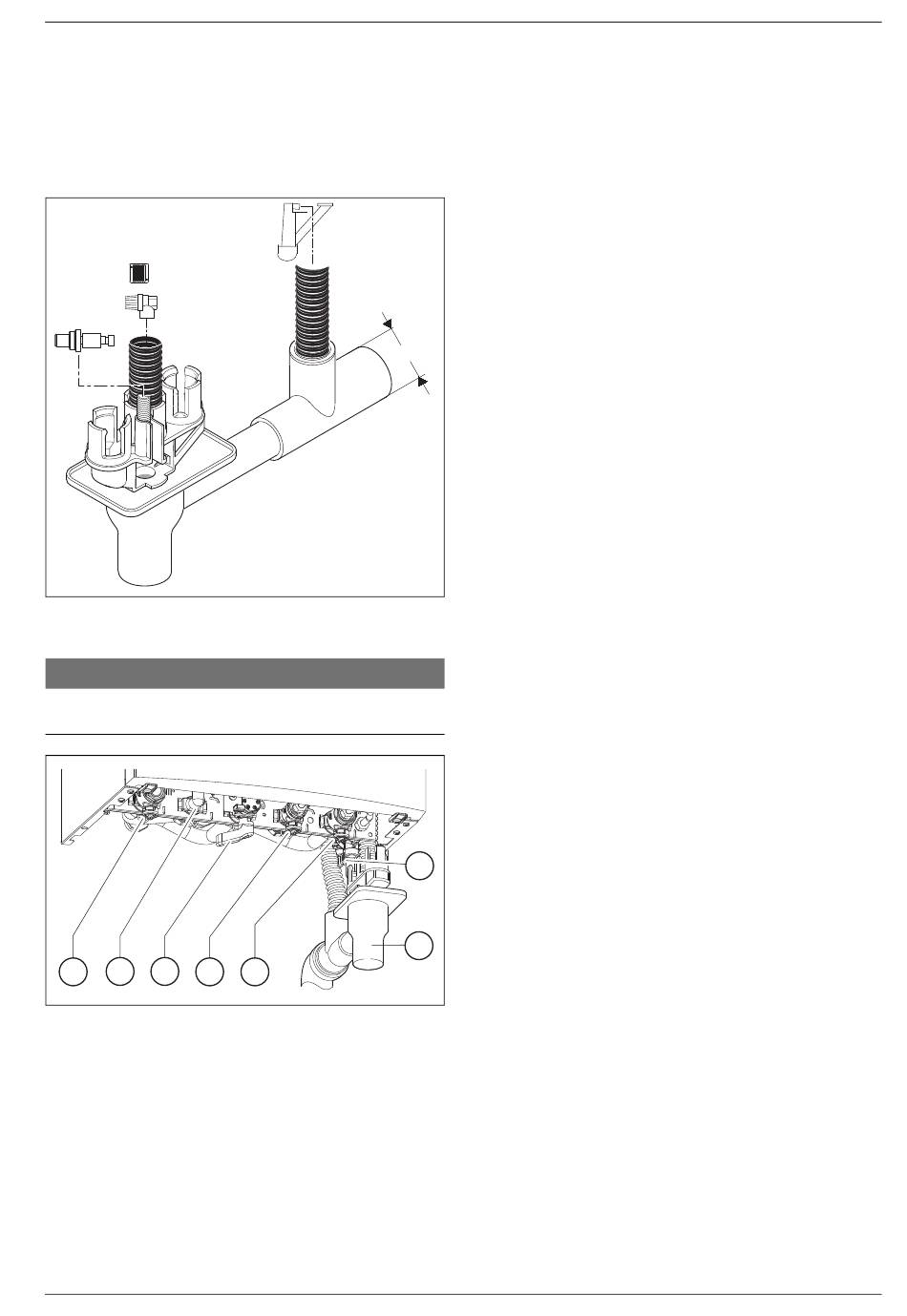

Montage du siphon à entonnoir
Le siphon (accessoire) évacue les condensats et l'eau sortant des sou-
papes de sécurité.
▶ Réaliser le système d'évacuation à partir de matériaux résistants à la
corrosion.
▶ Monter l'évacuation directement sur le raccord DN 40 côté bâtiment.
▶ Ne poser les flexibles qu'en direction descendante.
Fig. 28
5.7 Remplissage de l'installation contrôle d'étanchéité
AVIS
La mise en service sans eau endommage l'appareil !
▶ Ne faire fonctionner l'appareil qu'après l'avoir rempli en eau.
2 3
1 4
Fig. 29 Raccords gaz et eau (accessoires)
[1] Robinet de départ de chauffage
[2] ECS
[3] Robinet gaz (fermé)
[4] Robinet d'eau froide
[5] Robinet de retour de chauffage
[6] Robinet de remplissage
[7] Siphon à entonnoir (accessoire)
mégalis CONDENS R – 6720882972 (2022/10)
DN 40
6720615507-17-1c
6
7
5
0010022792-001
Remplissage et purge du circuit ECS
▶ Ouvrir le robinet d'eau froide [4] de l'appareil et le robinet d'eau
chaude d'un point de puisage de l'installation, jusqu'à ce que de l'eau
sorte.
▶ Contrôler l'étanchéité des points de séparation (pression d'essai
10 bars maxi).
Remplissage et purge du circuit de chauffage
▶ Régler la pression du vase d'expansion en fonction de la hauteur sta-
tique de l'installation de chauffage ( page 13).
▶ Ouvrir les vannes de réglage des radiateurs.
▶ Ouvrir le robinet de départ de chauffage [1] et le robinet de retour de
chauffage [5].
▶ Remplir l'installation à l'aide du robinet de remplissage [6] à une
pression entre 1 et 2 bars et refermer le robinet de remplissage.
▶ Purger les radiateurs.
▶ Ouvrir le purgeur automatique (laisser ouvert).
▶ Remplir de nouveau l'installation à une pression entre 1 et 2 bars et
refermer le robinet de remplissage.
▶ Contrôler l'étanchéité des circuits et des raccordements (pression
d'essai: maximum 2,5 bars sur le manomètre).
Vérifier l'étanchéité du circuit gaz
▶ Fermer le robinet d'arrivée de gaz, afin d'éviter tout dommage sur la
robinetterie de gaz en cas de pression excessive.
▶ Contrôler l'étanchéité de la canalisation de gaz jusqu'au robinet de
barrage (pression d'essai maximale: 150 mbars).
▶ Avant de rouvrir le robinet gaz, baisser la pression de l'installation.
