Dantherm CDT 90 MKII Manuel D'entretien page 108

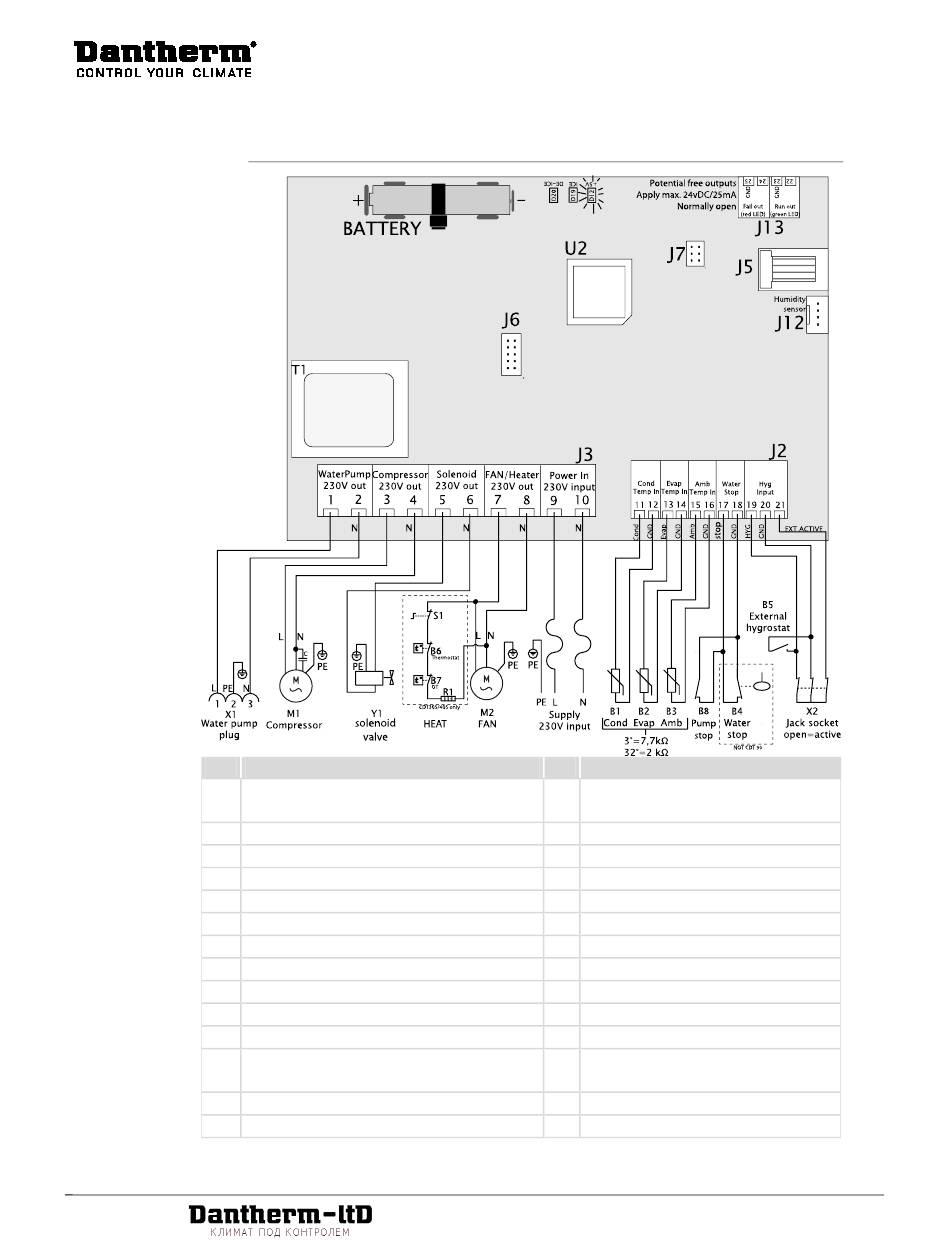

Schaltplan
Diagramm
Pos.
B1
B2
B3
B4
B5
B6
B7
B8
D12 LED +5V DC kontrolle
D19 LED Eis an Verdampferfläche
D20 LED Enteisung aktiviert
J2
J3
J5
18
All manuals and user guides at all-guides.com
Beschreibung
Temperatursensor für die Kondensator-
fläche
Temperatursensor für die Verdampferfläche J7
Umgebungstemperatursensor
na
Externer Hygrostat (Zubehör)
na
na
Externer Pumpenalarm (Zubehör)
Niederspannungsanschlüsse
230V-Anschlüsse
Nicht in Gebrauch
www.dantherm-ltd.ru • info@dantherm-ltd.ru • +7 (495) 545-48-79
Москва. Каширский проезд д. 19 стр. 2
Pos. Beschreibung
J6 Nicht in Gebrauch
Werkseinstellungen
J12 Interner Hygrostat
J13 Zusätzlicher Ausgang
M1 Kältekompressor
M2 Ventilatormotor
R1 na
S1 na
T1 Transformator
U2 CPU
X1 Stopfen für die Wasserpumpe
X2 Klinkenstecker für externen Hygro-
staten
Y1 Magnetventil für Druckausgleich
