Pour détecter les composants ayant des soucis lors de l'installation d'automatismes du
modèle 24V , il est parfois nécessaire d'e ectuer des tests avec connexion directe à une
alimentation externe (batterie 24V) .

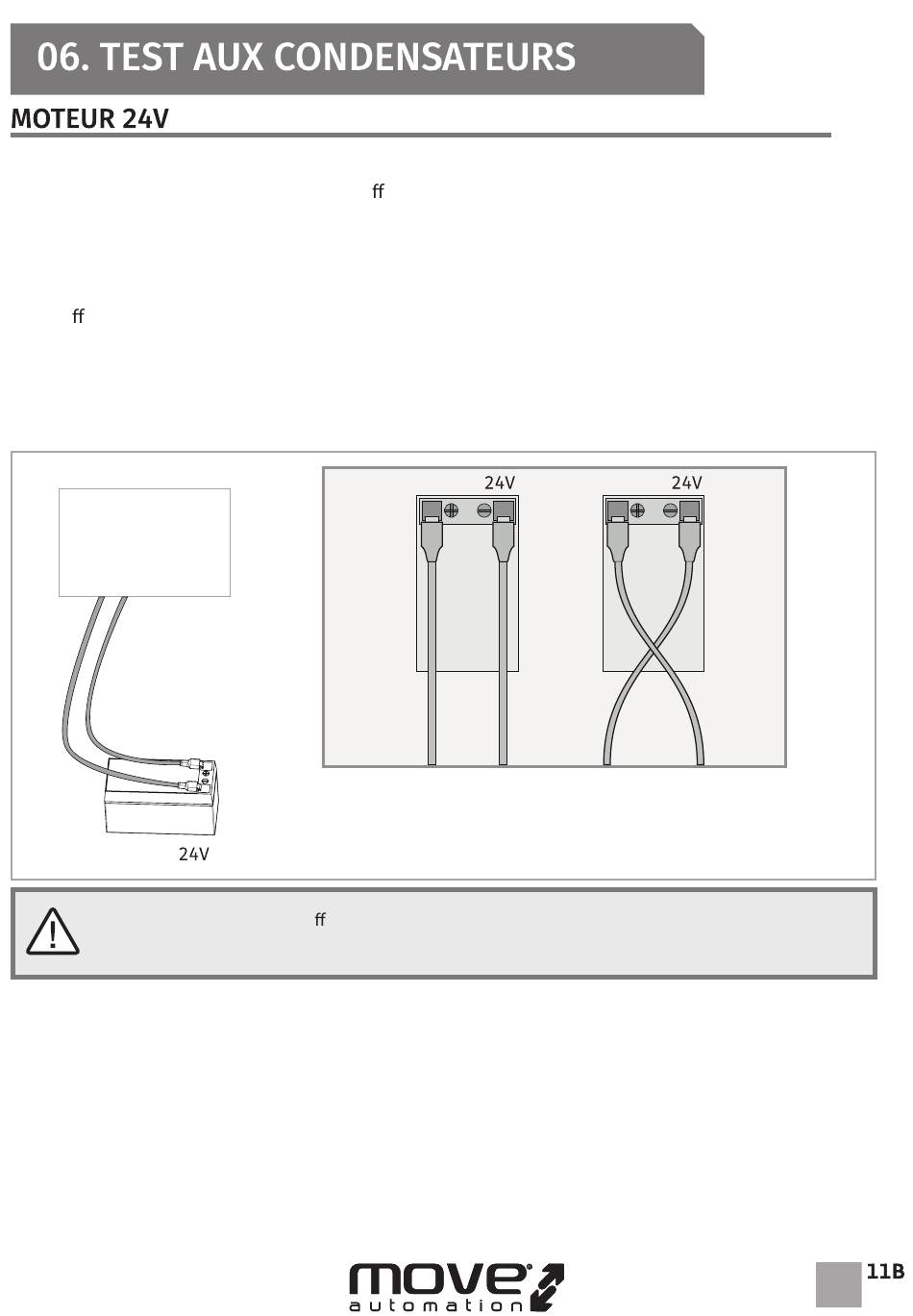

Dans le diagramme ci-dessous montre comment elle doit être faite cette connexion.
REMARQUES:
• Pour e ectuer les tests il n'est pas nécessaire d'enlever l'automatisme de l'endroit
où il est installé car, de cette façon, vous arrivez à percevoir si l'automatisme, connecté
directement à la batterie externe, fonctionne correctement.
• Une fois les fils connectés sur une batterie à 24V, le moteur doit travailler pour l'un des
sens. Pour tester le mouvement inverse, changer la position des fils connectés à la batterie.
AUTOMATISME
Fils du moteur
Batterie
Tous les tests doivent être e ectués par des téchniciens specialisés car le danger, en
raison de la mauvaise utilisation des systémes électriques, est très elevé!!
Batterie
Le moteur tourne
à l'un des sens
(ex: droite)
Batterie
Le moteur tourne
à l'un des sens
(ex: gauche)
FR
