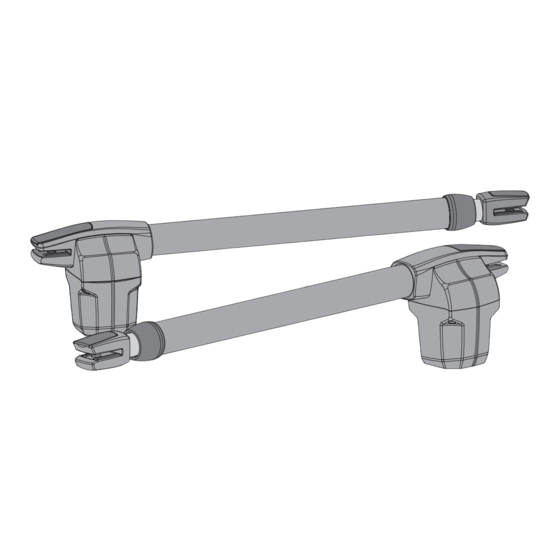

SELECT
300 / 400 / 600
NOTICE POUR L'UTILISATEUR / INSTALLATEUR
FR
AVIS
Veuillez lire attentivement le manuel avant l'installation et l'utilisation.
L'installation de votre nouveau système d'ouverture de porte doit être e ectuée par une personne
techniquement quali ée ou agréée. Toute tentative d'installation ou de réparation du dispositif d'ouverture
de la porte sans quali cation technique appropriée peut entraîner des blessures graves, la mort et / ou des
dommages matériels.
Publicité
Manuels Connexes pour Move Automation SELECT 300
Sommaire des Matières pour Move Automation SELECT 300
- Page 1 SELECT 300 / 400 / 600 NOTICE POUR L’UTILISATEUR / INSTALLATEUR AVIS Veuillez lire attentivement le manuel avant l'installation et l'utilisation. L'installation de votre nouveau système d'ouverture de porte doit être e ectuée par une personne techniquement quali ée ou agréée. Toute tentative d'installation ou de réparation du dispositif d'ouverture de la porte sans quali cation technique appropriée peut entraîner des blessures graves, la mort et / ou des dommages matériels.
- Page 2 INDEX DES NORMES À SUIVRE DEDANS L’EMBALLAGE CHANGER LE SENS DU MOTEUR DÉVERROUILLER L’ AUTOMATISME CARACTERÍSTIQUES TÉCHNIQUES HAUTEUR DES SUPPORTS COTES D'INSTALLATION D'OUVERTURE INTÉRIEURE COTES D'INSTALLATION D'OUVERTURE EXTERIEUR PROCÉS D’ INSTALLATION INSTALLATION EN IMAGE INSTRUCTIONS POUR CONSOMMATEURS INSTRUCTIONS POUR TECHNICIENS QUALIFIÉS MOTEUR 230V/110V MOTEUR 24V ENTRETIEN...
- Page 3 RÉGLES À SUIVRE ATTENTION: Ce produit est certi é selon les normes de sécurité de la Communauté Européenne (CE). Ce produit est conforme à la directive 2011/65/UE du Parlement européen et du Conseil du 8 Juin 2011 concernant la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
- Page 4 RÉGLES À SUIVRE • C’est important pour votre sécurité que ces instruction soient suivies. • Garder ces instructions dans un endroit sûr pour références ultérieur. • Le fournisseur ne se responsabilise pas par l’utilisation incorrecte du produit ou une utilisation autre que celle pour laquelle il a été conçu. •...
- Page 5 RÉGLES À SUIVRE doivent pas être e ectués par des enfants non surveillés. • Automatisme alimenté à très basse tension de sécurité, avec carte électronique/ centrale électronique/unité de contrôle (applicable uniquement aux moteurs 24V) . • Avant l'installation, l'installateur doit véri er si l’écart de température indiquée sur le l’automatisme est adapté...
- Page 6 DEDANS L' EMBALLAGE Dans l'emballage vous trouverez les élements suivants: Dans l'emballage vous trouverez les élements suivants: 01 • 02 moteurs SELECT 02 • 01 centrale de contrôle 03 • 02 télecommandes à 4 canaux 04 • 02 supports avant 05 •...
- Page 7 CHANGER LE SENS DU MOTEUR L'automatisme SELECT , c’est un produit développé exclusivement pour l'ouverture automatique des portes battantes. Au delà d’être pratique, sûr et puissant, dans ce produit a été incorporé des nouvelles fonctionnalités, afin que ce soit possible de transformer un moteur pour vantaux gauches dans un moteur pour vantaux droites.
- Page 8 CHANGER LE SENS DU MOTEUR 03 • Dévisser les vis de la partie central. 04 • Enlever la partie central. 05 • Tourner 180° la partie supèrieur. 06 • Assembler l’automatisme en serrant à nouveau les composants. 07 • Automatisme complet transformé.
- Page 9 L' AUTOMATISME DÉVERROUILLER L' AUTOMATISME 01 • Enlever le couvercle en plastique du Enregistrements dans l’axe de déverrouillage. côté arriére. D= Deverrouiller || B= Bloquer 02 • Placer la clé dans l’entrée de l’axe de 03 • Tourner la clé en 180° dans le sens déverrouillage.
- Page 10 • Largeur maximum pour vantail 2500mm 3000mm 4000mm 230V 8µF 8µF 8µF • Condensateur 110V 20µF 20µF 20µF Les dimensions de l’automatisme SELECT 300 || 400 || 600 sons les suivanes: 962mm || 1162mm || 1562mm 175mm 159mm 104mm 647mm || 747mm || 947mm...
- Page 11 HAUTEUR DES SUPPORTS L’automatisme, doit être installé avec une petite déclinaison dans la partie avant, pour empêcher les infiltrations d'eau à travers le bras d'extension. Ainsi, la plaque du support d’avant doit être fixé dans le portail avec une hauteur inférieure à...
- Page 12 (l’axe de la charnnière) fermeture du portail L’axe de rotation du moteur dans le support arrière Sens (INTÈRIEUR) d’ouverture *Battant mécanique dans l’ouverture du portail SELECT 300 Cotas X Cotas Y 98º 94º 91º 94º 91º 895 a 900 90º...
- Page 13 Légende: Quota X - Distance horizontal entre l’axe de la channière du portail et l’axe arrière de rotation du moteur. Quota Y - Distance vertical entre l’axe de la charnnière du portail et l’axe arrière de rotation du moteur. Quota W - Distance entre les axes des supports du moteur. Lors de l'installation de l'automatisme, il est obligatoire de respecter les dimensions x et y indiquées dans les tableaux.
- Page 14 Battant mécanique dans la fermeture du portail L’axe de rotation du moteur dans le support avant (INTÉRIEUR) L’axe de rotation du moteur dans le support arrière SELECT 300 SELECT 400 Cotas X Cotas X Cotas Y Cotas Y 95º 97º...
- Page 15 Légende: Quota X - Distance horizontal entre l’axe de la channière du portail et l’axe arrière de rotation du moteur. Quota Y - Distance vertical entre l’axe de la charnnière du portail et l’axe arrière de rotation du moteur. Quota W - Distance entre les axes des supports du moteur. Lors de l'installation de l'automatisme, il est obligatoire de respecter les dimensions x et y indiquées dans les tableaux.
- Page 16 PROCÉS D'INSTALLATION Faire attention aux Quotas d’installation indiquées dans les pages 5B, 6 et 7! 01 • Fixer le support arrière • Le Support Arrière doit être fixé au pilier ou bien au mur, en respectant les quotas fournies dans les pages précédentes. Cela peut être fixé...
- Page 17 PROCÉS D'INSTALLATION 04 • Poser l’automatisme dans les supports • L'automatisme doit être placée sur les deux supports au même temps pour éviter qu’il reste suspendue par un des supports. Vous devez déverrouiller l'automatisme afin de pouvoir tendre/recueillir facilement le bras (voir page 3B), de façon a le poser dans la correcte position pour les supports.
- Page 20 Afin détecter quels composants ont des problèmes lors d’une installation d’automatismes coulissants, parfois il est nécessaire d'e ectuer des tests avec une connexion directe à une alimentation de 230V/110V. Pour cela, il est nécessaire d'intercaler un condensateur dans la connexion afin que l’automatisme puisse fonctionner (vous devez vérifier le type de condensateur à...
- Page 21 Pour détecter les composants ayant des soucis lors de l’installation d’automatismes du modèle 24V , il est parfois nécessaire d'e ectuer des tests avec connexion directe à une alimentation externe (batterie 24V) . Dans le diagramme ci-dessous montre comment elle doit être faite cette connexion. REMARQUES: •...
- Page 22 ENTRETIEN • Nettoyer le tube en acier inoxydable • Avec un chi on imbibé en spray lubrifiant, essuyer bien tous les résidus qui s’accumulent dans le tube en acier inoxydable de l’automatisme. • Appliquer une petite quantité de spray lubrifiant par le tube et passer un chi on sec pour éliminer les excés de lubrifiant, tout en laissant une petite couche homogene par le tube •...
- Page 23 ENTRETIEN • Vérifier plaques de support • Assurez-vous que les supports restent bien fixés aux piliers et portail, pour le bon fonctionnement de l’équipement. Ces mesures d’entretien doivent être e ectués en délai de 1 année pour maintenir le bon fonctionnement de l’automatisme.
- Page 24 T.RIT.ANT T. PAUSA T.MOT.PED T.MOTOR IN B. CMD.AP CODE PED CODE - Force + PUL PED DS1 DS2 110V LAMP MOTORE 1 MOTORE 2 110V SERR. AP COM CH AP COM CH POWER POWER 12V/24V 12V/24V CONTACT COM NC POWER POWER 12V/24V 12V/24V...
- Page 25 T. RIT. ANTE T. PAUSE T. MOT. PED. CN2 (4) T. MOT. Maximum output of 125mAh . CODE PED. CODE 1,6Ah AUTO PGM TIPO MOTORE 10Ah BL DS FA1 FC1 FA2 FC2 10 11 10 11 12 13 14 15 16 17 18 BATT S.P.
- Page 26 Parque Empresarial de Padreiro, Lote 13 +351 258 931 334 / 5 www.moveautomation.pt 4970-500 Arcos de Valdevez, Portugal geral@moveautomation.pt...
