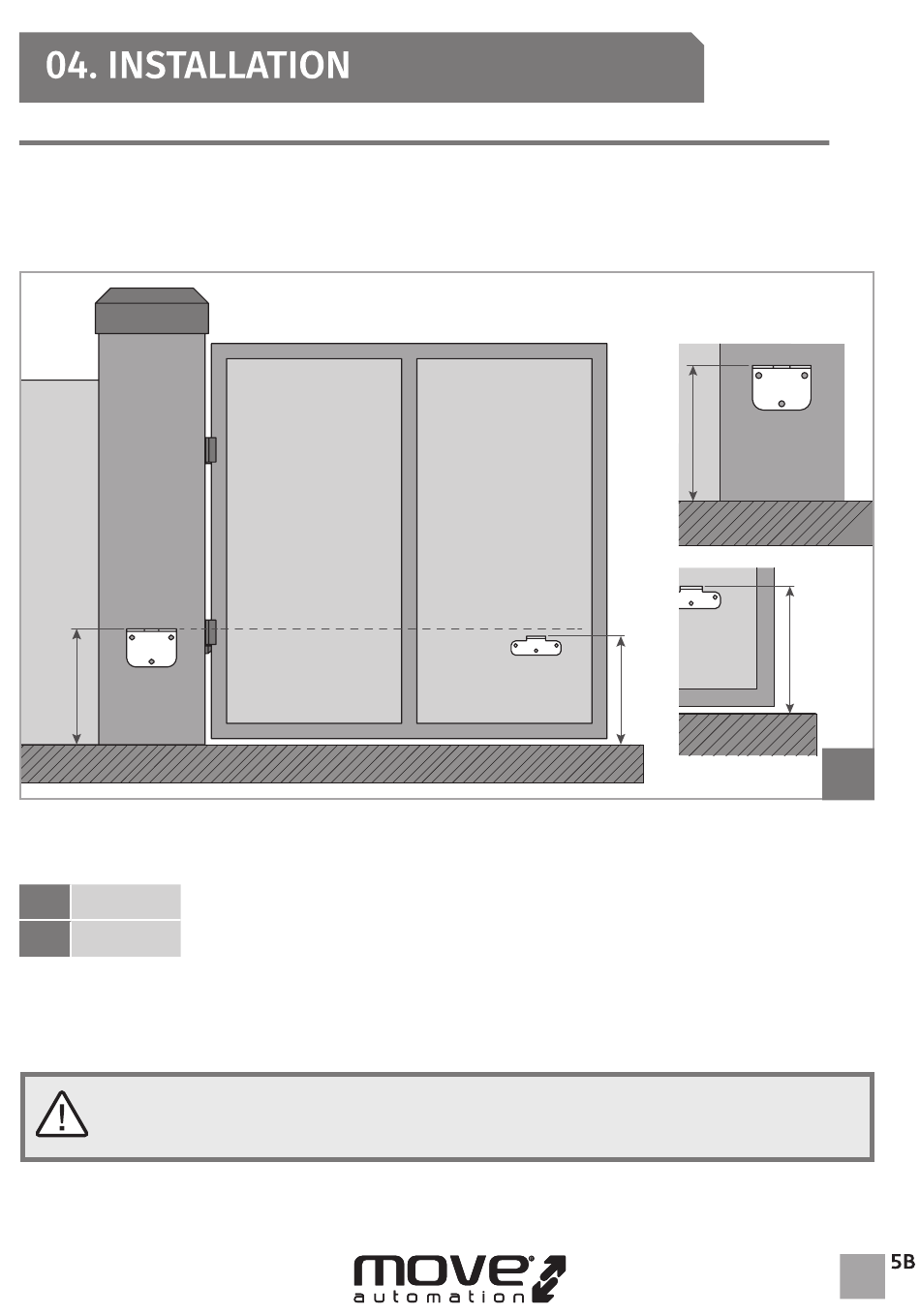

HAUTEUR DES SUPPORTS
L'automatisme, doit être installé avec une petite déclinaison dans la partie avant, pour
empêcher les infiltrations d'eau à travers le bras d'extension.
Ainsi, la plaque du support d'avant doit être fixé dans le portail avec une hauteur inférieure
à l'hauteur de la plaque du support arrière. Voir l'exemple ci-dessous.
A
Quota A • Distance verticale entre le sol et la partie supérieure du support arrière.
Quota B • Distance verticale entre le sol et la partie supérieure du support d'avant.
A
? mm
B
A- 10mm
PAR EXEMPLE:
• Si l' hauteur de la plaque du support arrière ( Quota A ) est fixé à 600 mm, alors l'hauteur de la
plaque du support avant ( Quota B ) sera de 590 mm (600mm-10mm).
Il est très important que ces Quotas soient respectés! Seulement de cette manière
peut être assuré le bon fonctionnement et la durabilité des automatismes! Il est
également très important que le sol soit nivelé.
• Marquer le Quota A (dimension de votre choix).
• Après définir le Quota A , soustraire 10 mm et le résultat c'est le Quota B .
A
B
B
18
FR
