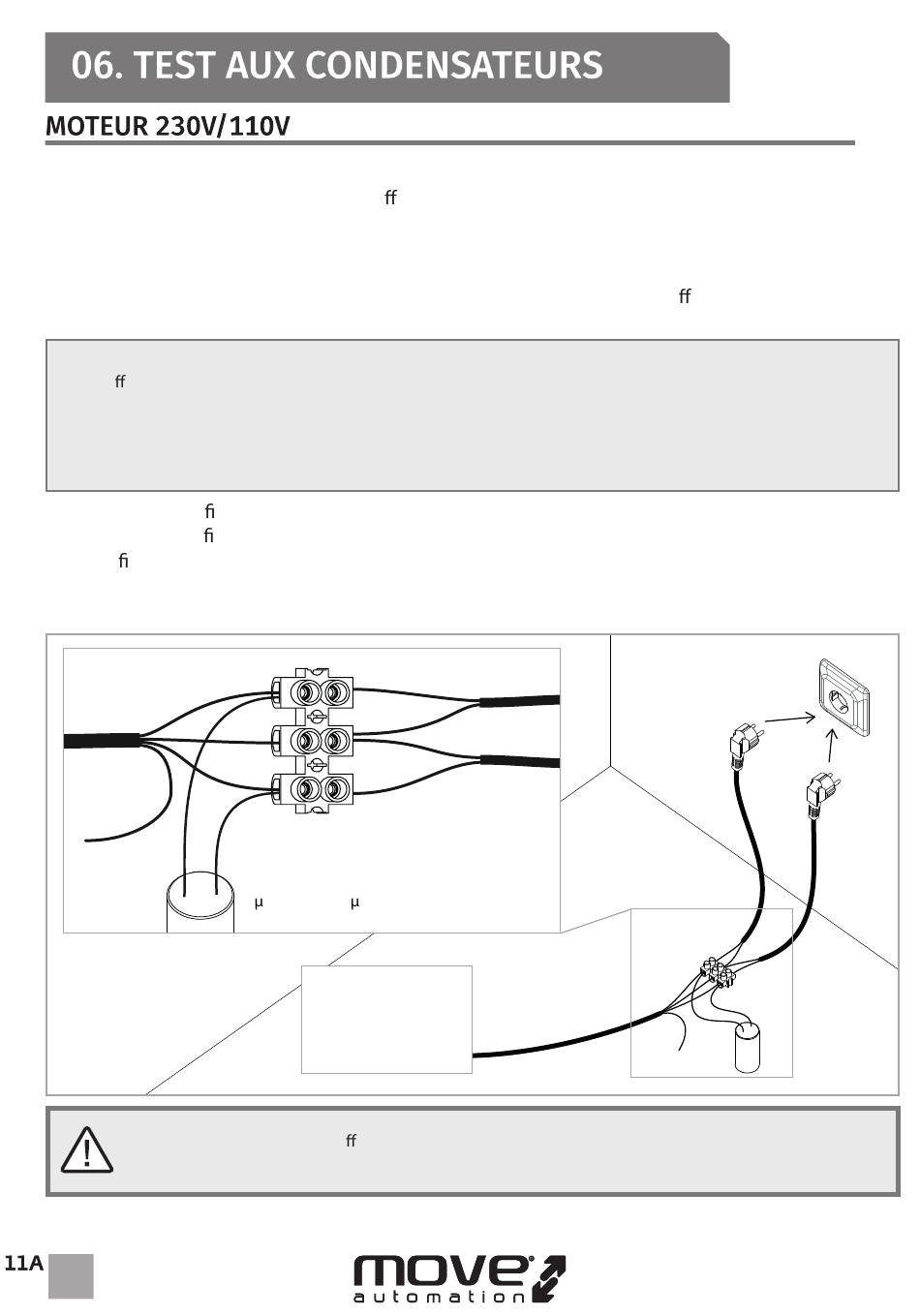

Afin détecter quels composants ont des problèmes lors d'une installation d'automatismes
coulissants, parfois il est nécessaire d'e ectuer des tests avec une connexion directe à
une alimentation de 230V/110V. Pour cela, il est nécessaire d'intercaler un condensateur
dans la connexion afin que l'automatisme puisse fonctionner (vous devez vérifier le type de
condensateur à utiliser dans la notice du produit). Dans le schéma ci-dessous se montre
comment cette connexion doit être faite et comment intercaler les di érents fils des
composants.
REMARQUES:
•
Pour e ectuer les tests il n'est pas nécessaire d'enlever l'automatisme de l'endroit où il est
installé car, de cette façon, vous arrivez à percevoir si l'automatisme, connecté directement à une
prise électrique, fonctionne correctement
•
Vous devez utiliser un nouveau condensateur pendant ce test, afin de garantir que le problème ne
réside pas dans le condenseur.
01 • Connecter les ls de l'alimentation dans la borne, selon l'indiqué ci-dessous.
02 • Connecter les ls de l'automatisme dans le borne, en intercalant avec un condensateur
dans les ls d'ouverture et fermeture.
03 • Une fois que ces connexions sont terminées, se connecter à une prise de 230V/110V,
selon le moteur/centrale en test.
Moteur
Fil terre
Tous les tests doivent être e ectués par des téchniciens specialisés car le danger, en
raison de la mauvaise utilisation des systémes électriques, est très elevé!!
FR
Phase 1
Ferme
COM 1
COM
COM 2
Ouvre
Phase 2
Condensateur
8 F (230V) / 20 F (110V)
AUTOMATISME
Alimentation 1
Alimentation 2
3
1
2
2
