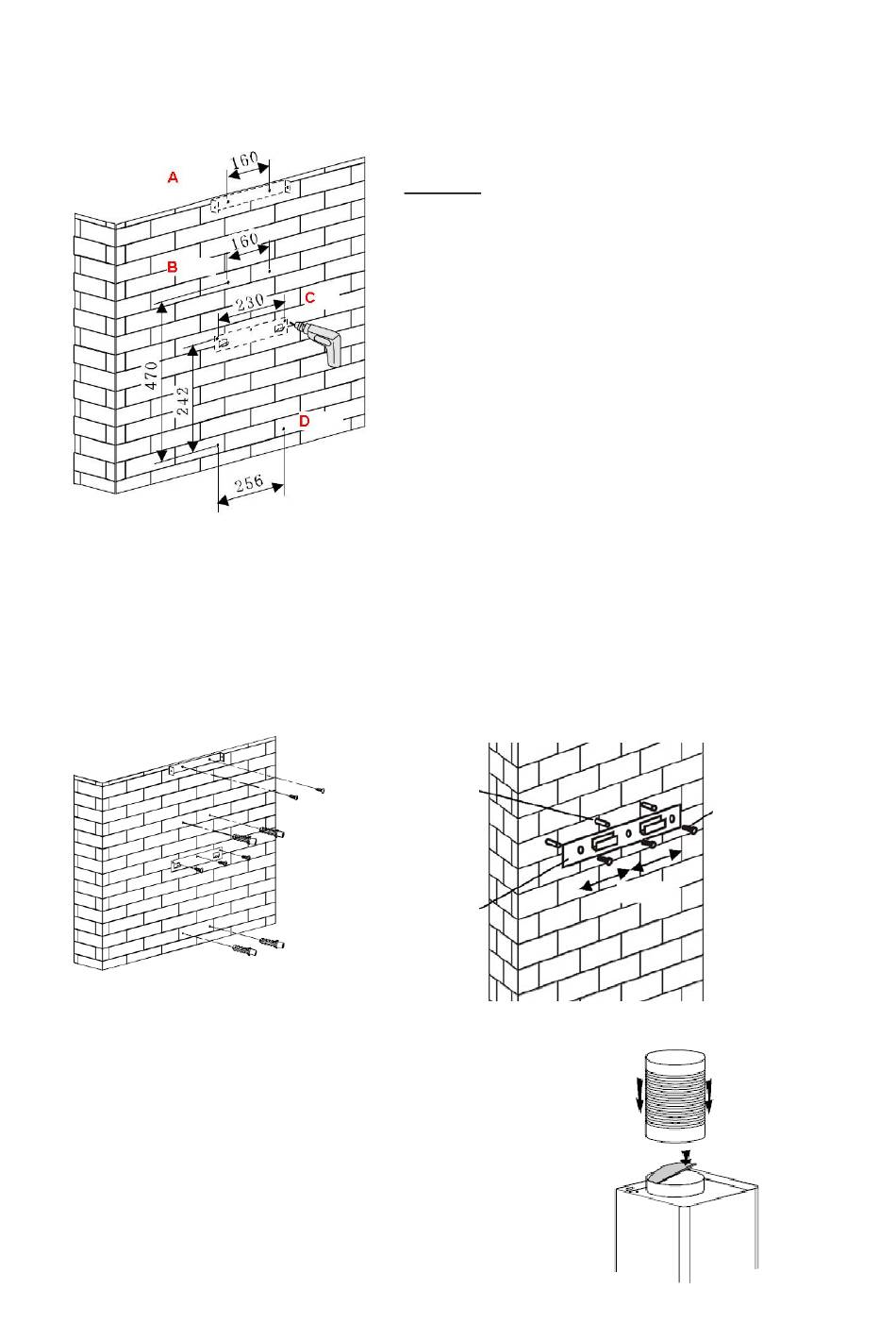

Suivez le schéma d'installation ci-dessous pour l'installation de la hotte de cuisine
Percez 9 trous en respectant les distances et emplacements du schéma;
Installez le support mural en le vissant et en le serrant avec 3 vis (4mm*40mm)
et les chevilles fournies (C). Ensuite installez la plaque II sur le mur avec 2 vis
(4mm*40mm) et les chevilles (A).
Fixez les deux pièces de la valve ensemble. Fixez le
tuyau d'échappement à la valve comme montré
Légende:
Le point A est l'emplacement de l'installation de
la plaque II et de la cheminée intérieure. Cela
déterminera la hauteur de la hotte de cuisine.
Le point B est l'emplacement pour l'installation
de la plaque I et de la cheminée intérieur et
extérieur sur le mur
D
Le
point
verrouillage de sécurité pour fixer la hotte de
cuisine de manière plus sur.
Chevilles
Support mural
marque
l'emplacement
Vis
(4mm x 40mm)
du
10
