9

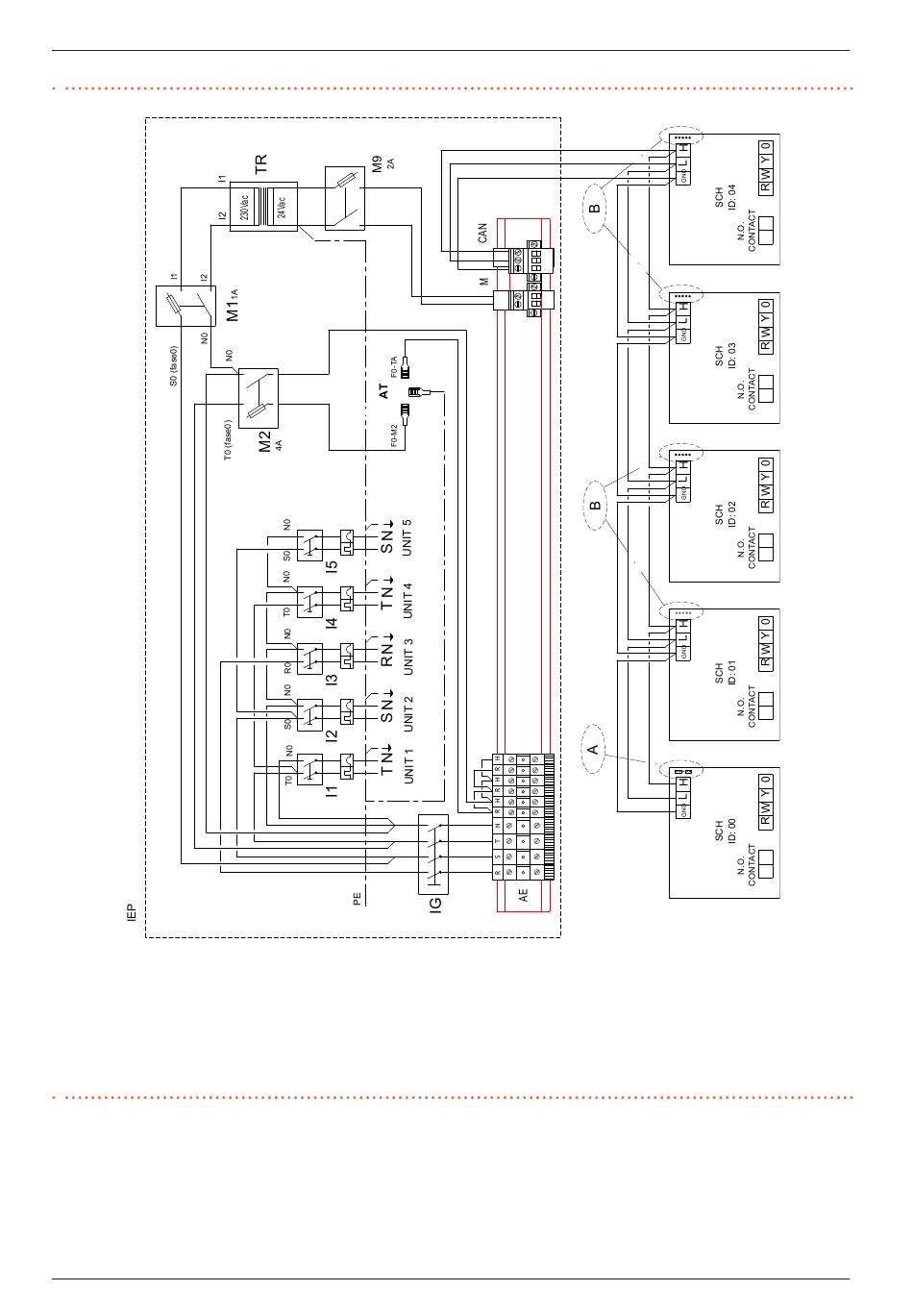

Figure 9.2   Schéma 2
Voir légende de la Figure 9.1  p. 42 .
IEP
intérieur du tableau électrique
A
Ponts FERMÉS (réglage d'usine): les laisser FERMÉS uniquement si ID00 est un
nœud TERMINAL du réseau CAN
B
Ponts OUVERTS (réglage d'usine): à ne pas toucher
Note sur la position des ponts A:
Si ID00 est un nœud intermédiaire:
l'installateur électrique doit OUVRIR les ponts de l'unité ID00
Le SAV doit reprogrammer à travers la carte, en progression, la numération
U1
U2
U0
U3
N0-M2
F0-M2
N0
T0
S0
R0
Manuel d'installation, d'utilisation et d'entretien – Link RT__
N
T
S
R
des ID des cartes de toutes les unités
sur les appareils équipés de 2 unités seront présents seulement ID00 +
ID01 (avec prédisposition ponts comme indiqué dans l'exemple)
sur les appareils équipés de 3 unités seront présents seulement ID00 +
ID01 + ID02 (avec prédisposition ponts comme indiqué dans l'exemple)
sur les appareils équipés de 4 unités seront présents seulement ID00 +
ID01 + ID02 + ID03 (avec prédisposition ponts comme indiqué dans
l'exemple)
