Installateur électrique

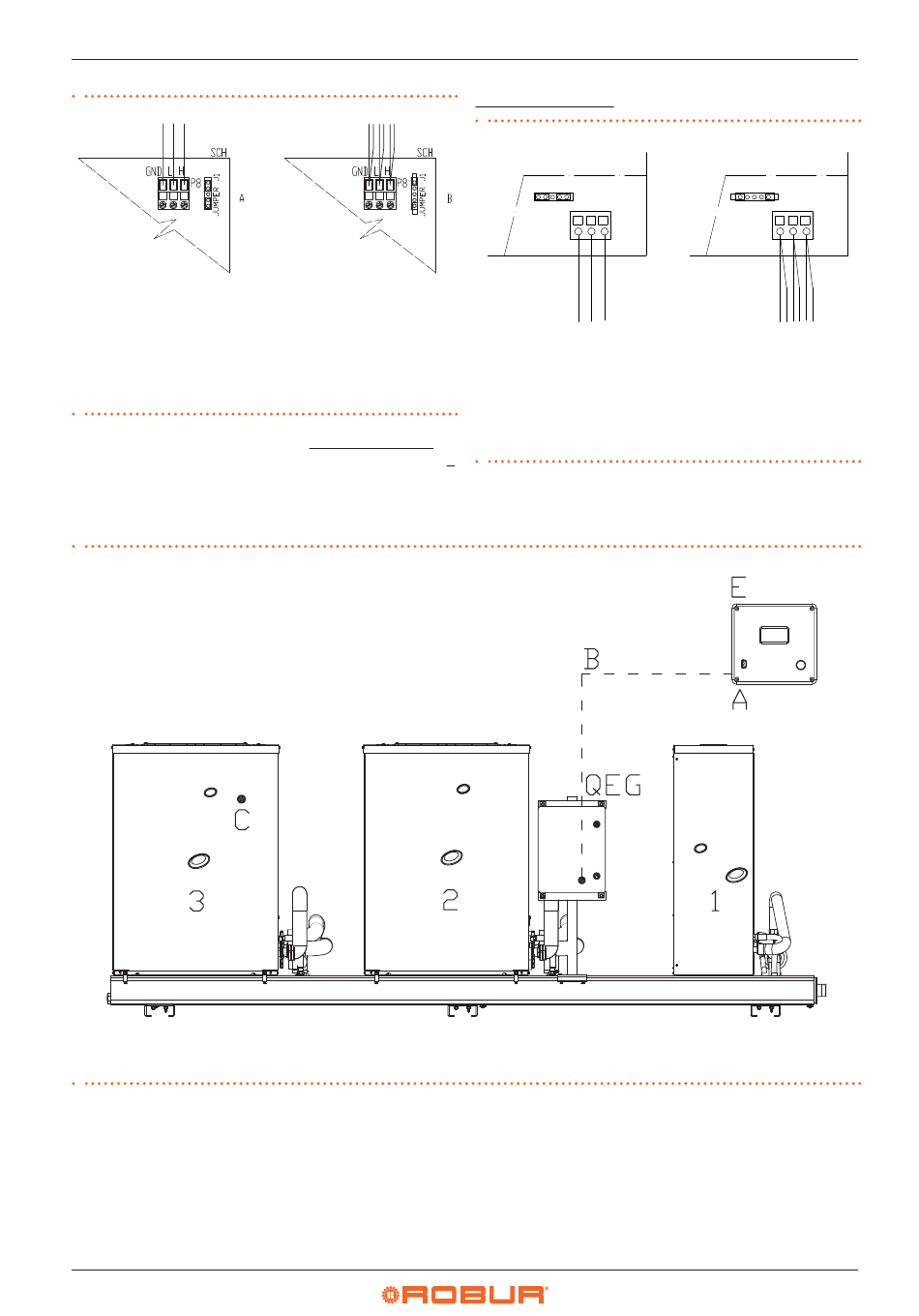

Figure 4.5 Raccordement du câble CAN bus à la carte électronique
SCH
Carte électronique
GND
Commun donnèes
L
Signaux donnèes BAS
H
Signaux donnèes HAUT
J1
Pont CAN bus sur carte
A
Détail cas "nœud terminal" (3 fils; J1 = pont "fermé")
B
Détail cas "nœud intermédiaire" (6 fils; J1 = pont "ouvert")
P8
Port CAN/connecteur
Positionner les ponts J21 FERMÉS (Détail A) si le nœud est terminal (un
seul tronçon de câble CAN bus connecté), ou bien OUVERTS (Détail B) si
Configuration 1 Link RT__ + DDC/CCI
Se reporter à la Figure 4.4 p. 33 pour le schéma de raccordement du
Figure 4.7 Connexion câble CAN bus pour des installations avec une unité
A
Raccordement nœud terminal sur CCI/DDC
B
Câble CAN bus (non fourni - voir tableau)
C
Nœud terminal sur la dernière unité (précâblé)
Configuration 2 Link RT__ + DDC
Le panneau DDC est connecté au premier link en tant que nœud termi-
nal (schéma de connexion dans la Figure 4.4 p. 33 ).
Dans la dernière unité du premier link (qui doit être connectée au
panneau électrique du link suivant), les ponts J1 doivent être ouverts,
comme indiqué dans le détail B de la Figure 4.5 p. 34 .
34
le nœud est intermédiaire (deux tronçons de câble CAN bus connectés).
Figure 4.6 Raccordement du câble CAN bus au panneau de contrôle
A
JUMPER J21
H L
GND
P8
DDC
DDC
Automate
GND
Commun donnèes
L
Signaux donnèes BAS
H
Signaux donnèes HAUT
J21
Pont CAN bus sur carte DDC
A
Détail cas "nœud terminal" (3 fils; J21 = pont "fermé")
B
Détail cas "nœud intermédiaire" (6 fils; J21 = pont "ouvert")
P8
Port CAN/connecteur
câble CAN bus.
QEG Tableau électrique général
E
CCI/DDC
3
Dernière unité des appareils (avec "ID00")
4
B
JUMPER J21
H L
GND
P8
DDC
