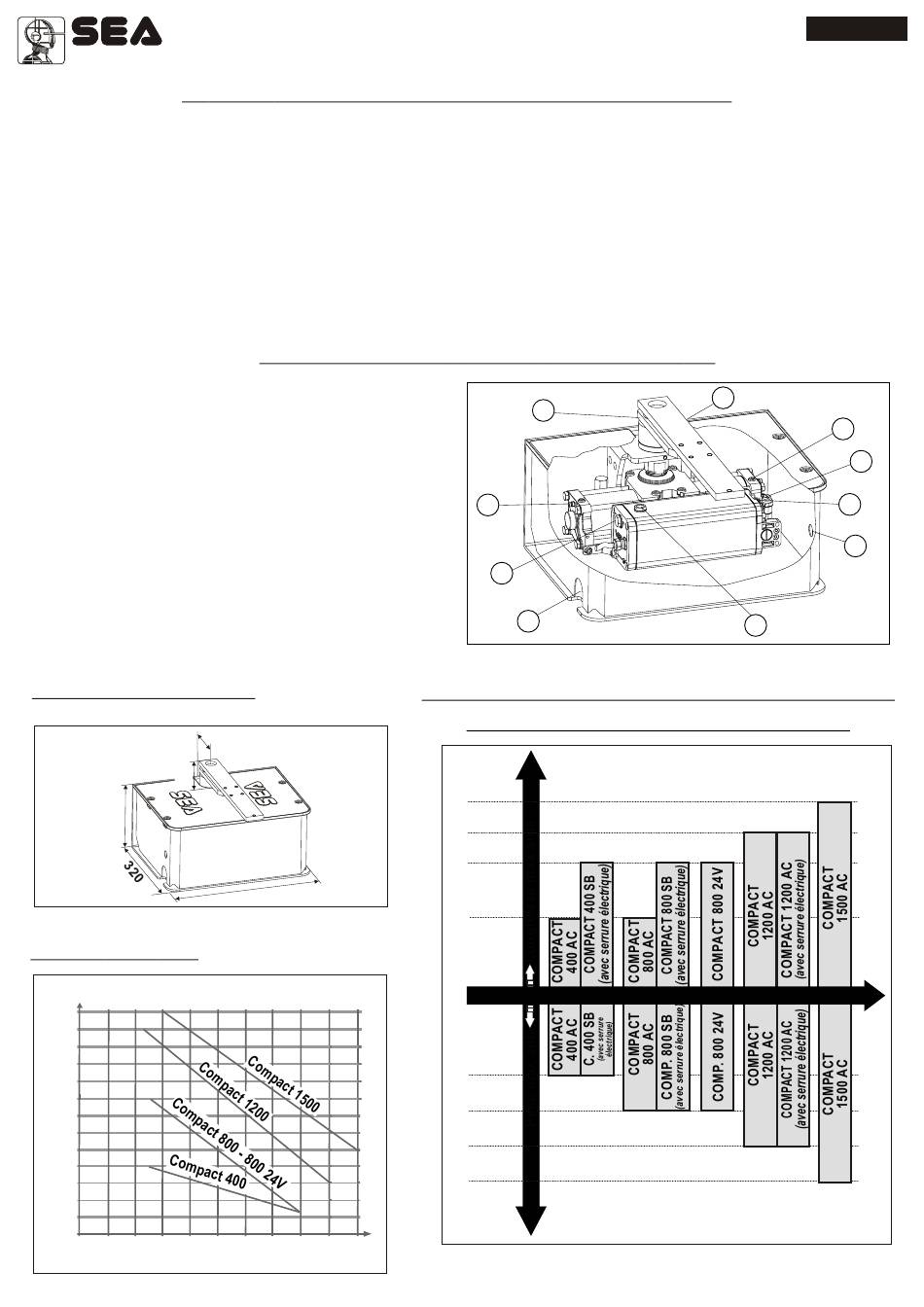

SEA COMPACT 400 Instructions De Montage page 2

®
Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
Le Compact 400-800-1200-1500 se compose d'une centrale hydraulique et d'un vérin hydraulique, tous contenu
dans une caisse portante traitée en cataphorèse. La Centrale hydraulique se compose d'un moteur électrique,
une pompe et d'un distributeur qui se trouvent dans un carter qui sert comme réservoir d'huile. En outre le moteur
comprend la fonctionne spéciale du ralentissement hydraulique réglable dans les deux phases d'arrêt du vantail
(seulement version avec ralentissement) L'actuateur tournant se compose d'un double piston connecté à une
crémaillère qui s'engrène avec le pignon de l'arbre de traînement du vantail. Pour portails avec vantaux sous 2
mètres il faut utiliser des actuateurs avec blocage hydraulique garantissant la p arfaite fermeture des vantaux. Pour
vantaux plus longues il est conseillé d'utiliser les actuateurs sans blocage hydraulique avec l'adjonction d'une serrure
électrique assurante la parfaite fermeture des vantaux. Pour les opérateurs avec ralentissement hydraulique il
est seulement présent pendant les derniers 15° de rotation. En cas de coupure de courant le système est équipé
avec un déverrouillage que permet l'ouverture manuelle des vantaux.
1 Vis réglage frein
2 Déverrouillage d'urgence
3 Réglage by-pass
4 Trou exit câbles électriques
5 Bouchon remplissage d'huile
6 Vis de déchargement d'eau
7 Jauge de niveau d'huile
8 Vis de purge
9 Graisseur
10 Manivelle
DIMENSIONS (mm)
68
188
Fig. 2
GRAFIQUE (A)
Poids Kg
1500
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
0 0,5 1 1,5
20
INSTRUCTION DE MONTAGE ET CONNEXIONS
NOMENCLATURE PARTS PRINCIPALES
(où prevu)
(seul personnel authorisé)
55
4 1 0
2 2,5 3 3,5 4 5 6
Longueur vantail M
10
8
7
6
GRAPHIQUE D'UTILISATION OPERATEURS
COMPACT 400 - 800 - 1200 - 1500
6 mètres
5 mètres
4 mètres
2 mètres
Operatori oleodinamici interrati
400 kg
800 kg
1200 kg
1500 kg
FRANÇAIS
9
1
2
3
4
5
Fig. 1
