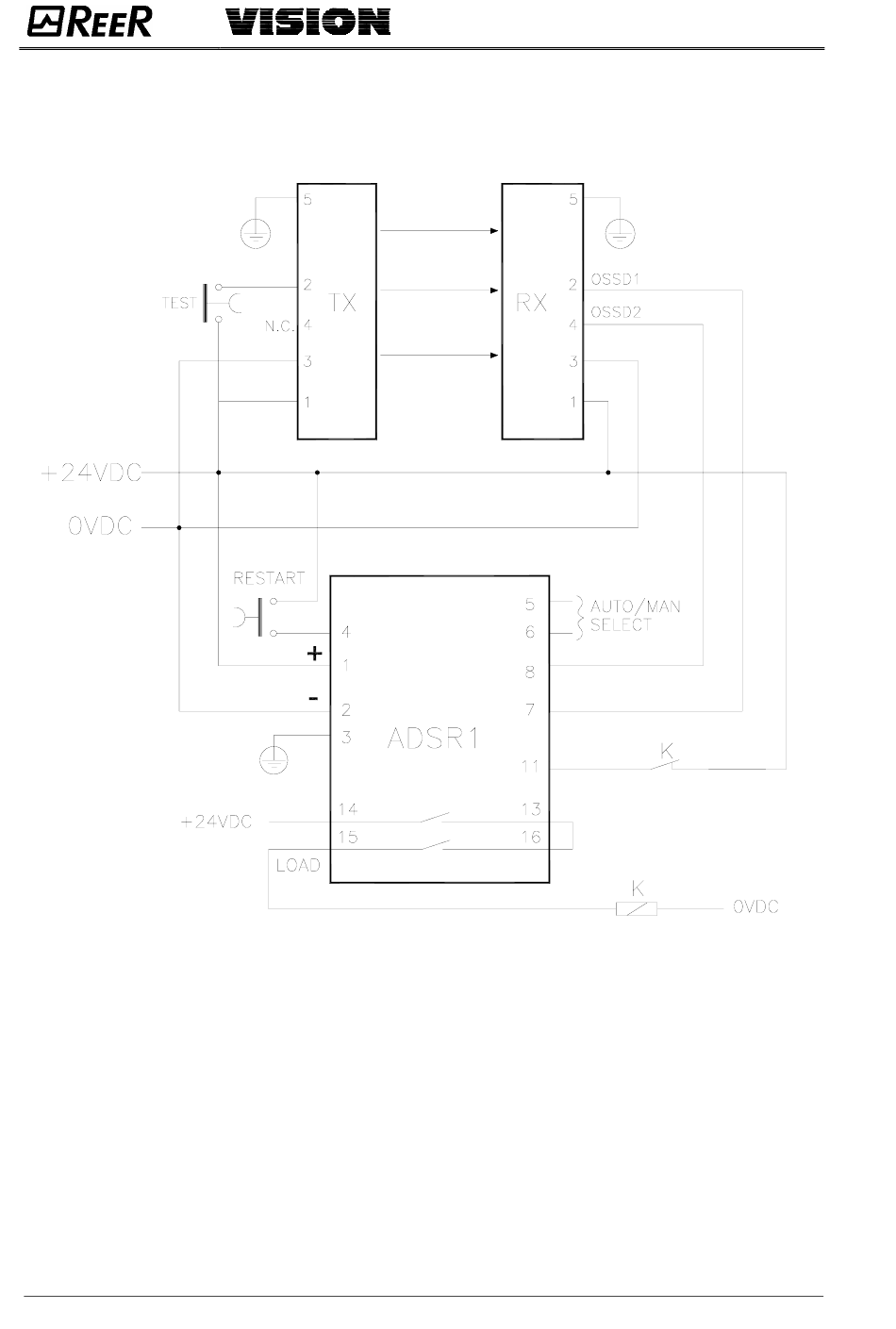

Exemple de branchement de la barrière VISION au module
de sécurité REER AD SR1 (contacts internes en série)
Avertissements concernant le câblage
•
Pour des branchements supérieurs à 50 m, utiliser des câbles de 1 mm
section.
•
Séparer l'alimentation des barrières de l'alimentation des autres appareils
électriques de puissance (par ex. moteurs électriques, inverseurs, régulateurs de
fréquence,...) ou autres sources de perturbations.
•
Raccorder l'émetteur et le récepteur à la terre principale de la machine.
•
Le parcours des câbles de connexion doit être séparé de celui des câbles de
puissance.
12
-
+
Figure 10
-
+
•
