6.2.3 Monter le capteur
AVERTISSEMENT
L
Danger dû à une étanchéité insuffisante du process !
‣
Pour les joints, veiller à ce que leur diamètre intérieur soit égal ou supérieur à celui du
raccord process et de la conduite.
‣
Veiller à ce que les joints soient intacts et propres.
‣
Fixer correctement les joints.
1. S' a ssurer que le sens de la flèche sur le capteur coïncide avec le sens d' é coulement du
produit.
2. Afin d' a ssurer le respect des spécifications d' a ppareil : implanter l' a ppareil de mesure
entre les brides de conduite et centré dans la section de mesure.
3. Lors de l' u tilisation de disques de masse : tenir compte des instructions de montage
ci-jointes.
4. Tenir compte des couples de serrage de vis requis →  23.

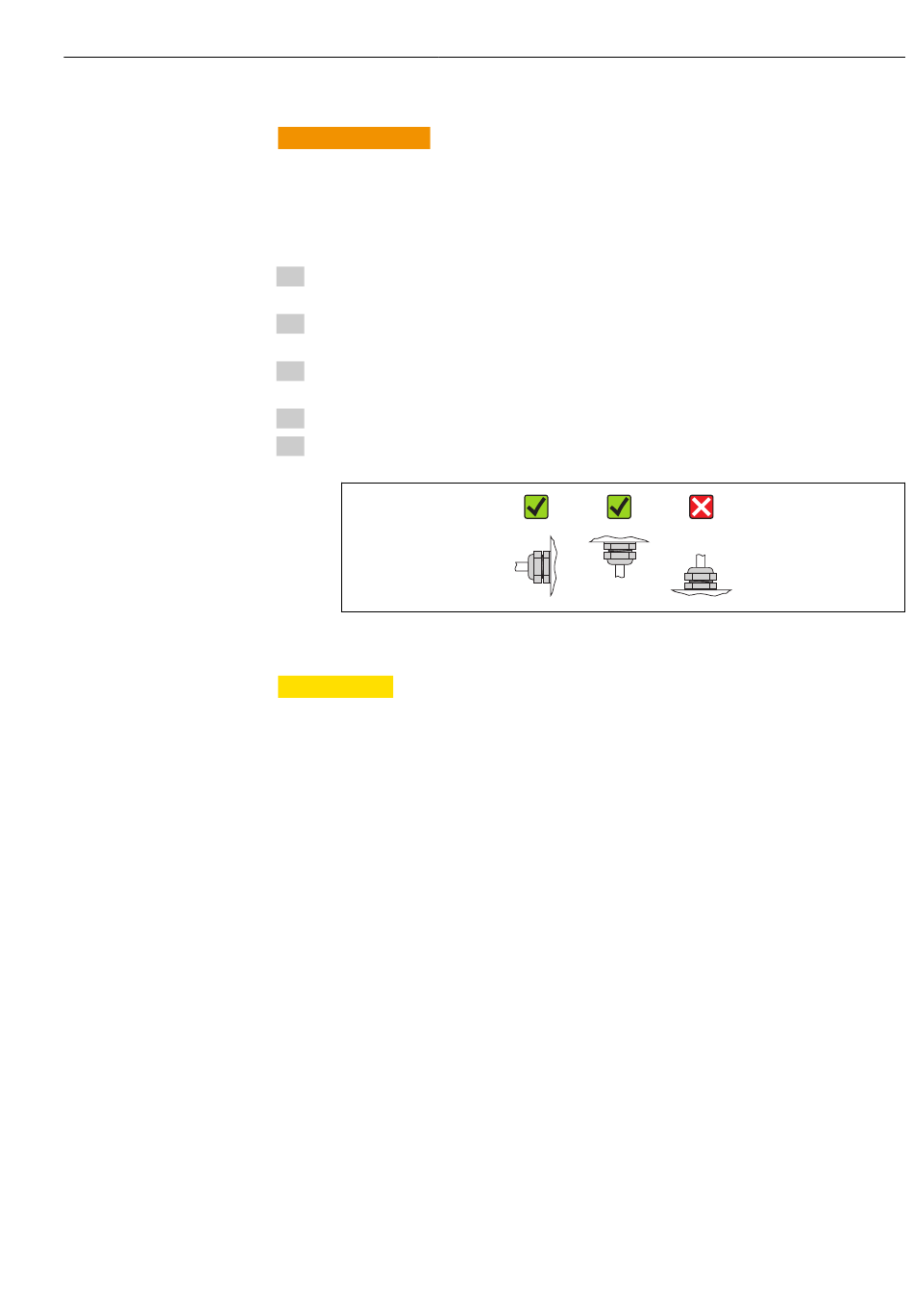

5. Monter l' a ppareil ou tourner le boîtier de transmetteur de telle sorte que les entrées
de câble ne soient pas orientées vers le haut.

Monter les joints
ATTENTION
L
Possibilité de formation d'une couche électriquement conductrice sur la face interne
du tube de mesure !
Risque de court-circuit du signal de mesure.
‣
Ne pas utiliser de masse d' é tanchéité électriquement conductrice comme le graphite.
Lors du montage des joints, tenir compte des points suivants :
• Lors du montage des raccords process, veiller à ce que les joints correspondants soient
propres et bien centrés.
• Lors de l' u tilisation de brides DIN : utiliser exclusivement des joints selon DIN EN
1514-1.
• Avec un revêtement de tube de mesure en PTFE : en principe pas de joints
supplémentaires.
Monter le câble de terre/les disques de masse
Tenir compte des informations relatives à la compensation de potentiel et des conseils de
montage détaillés pour l' u tilisation de câbles de terre/disques de masse →  31.
Couples de serrage de vis
Tenir compte des points suivants :
• Les couples de serrage de vis indiqués ne sont valables que pour des filetages graissés et
des conduites non soumises à de forces de traction.
• Serrer les vis régulièrement en croix.
• Les vis trop serrées déforment les surfaces d' é tanchéité ou endommagent les joints.
Montage
