7 | Installation de la tuyauterie

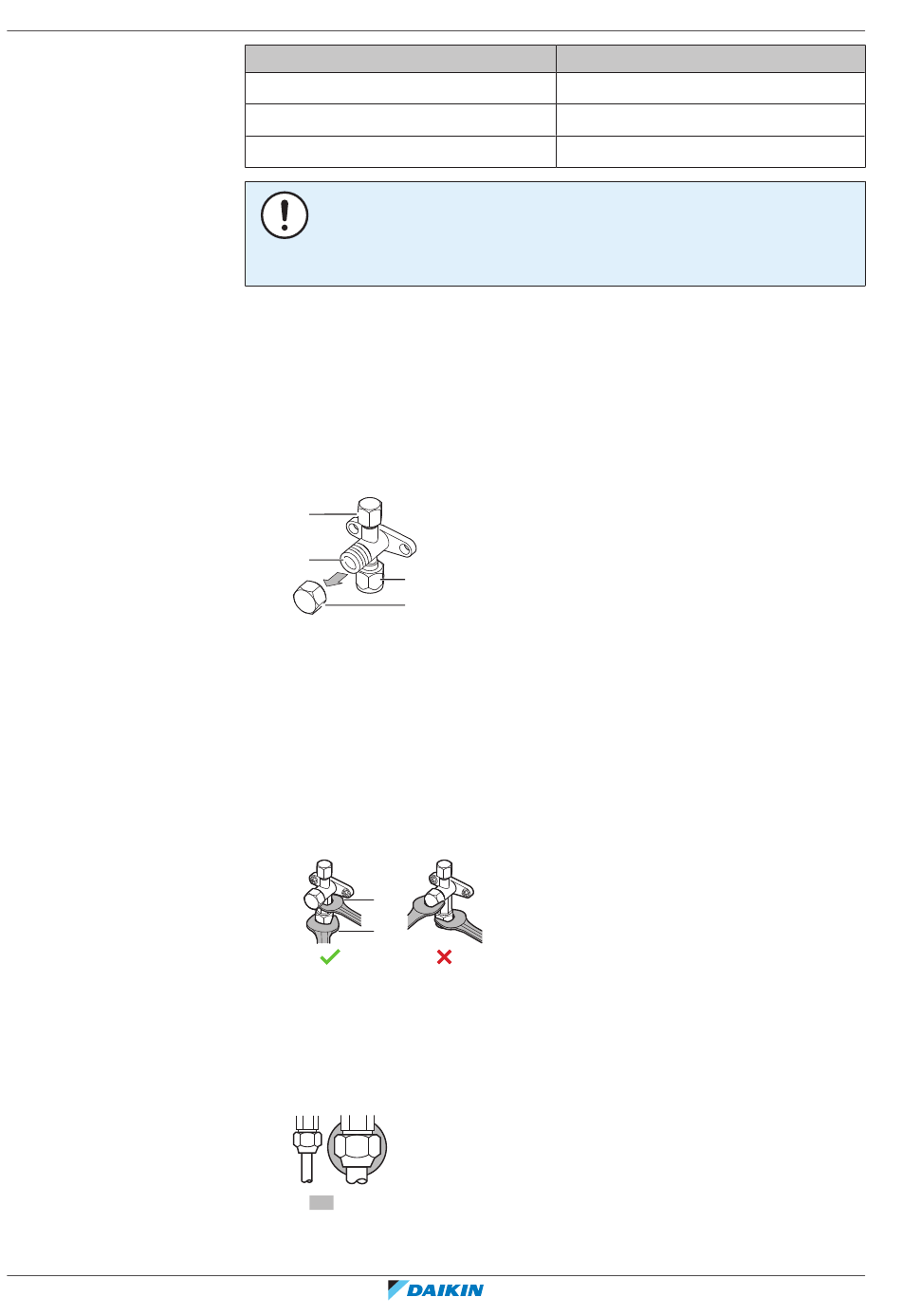

7.2.7 Utilisation de la vanne d'arrêt et de l'orifice de service
Manipulation de la vanne d'arrêt
Guide de référence installateur
44
Ecrou évasé (mm)
Ø9,5
Ø12,7
Ø15,9
REMARQUE
Utilisez une clé appropriée pour éviter les dégâts au filet de raccordement en serrant
exagérément l'écrou évasé. Veillez à NE PAS trop serrer l'écrou, sinon le tuyau plus
petit pourrait être endommagé (environ 2/3-1× le couple normal).
Prenez les directives suivantes en compte:
▪ Les vannes d'arrêt sont fermées en usine.
▪ La figure suivante montre les pièces de vanne d'arrêt nécessaires à la
manipulation de la vanne.
a
b
c
d
a Orifice de service et bouchon d'orifice de service
b Tige de vanne
c Connexion des câbles sur site
d Capuchon de tige
▪ Laissez les deux vannes d'arrêt ouvertes lors du fonctionnement.
▪ Ne forcez PAS trop sur la tige de la vanne, faute de quoi vous risquez de casser le
corps de la vanne.
▪ Veillez à TOUJOURS fixer la vanne d'arrêt à l'aide d'une clé, puis desserrez ou
serrez le raccord conique à l'aide d'une clé dynamométrique. Ne placez PAS la clé
sur le capuchon de la tige, cela pourrait entraîner des fuites de réfrigérant.
a
b
a Clé
b Clé dynamométrique
▪ S'il est prévu que la pression opérationnelle soit basse (si le rafraîchissement doit
s'effectuer alors que la température d'air extérieur est basse, par exemple),
appliquez un enduit d'étanchéité à base de silicone sur le raccord conique de la
vanne d'arrêt sur la conduite de gaz pour empêcher le gel.
Enduit d'étanchéité à base de silicone (assurez-vous de l'absence de trous).
Couple de serrage (N•m)
33~39
50~60
62~75
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
