Descrizione dispositivo / Messa in funzione ProCut multi

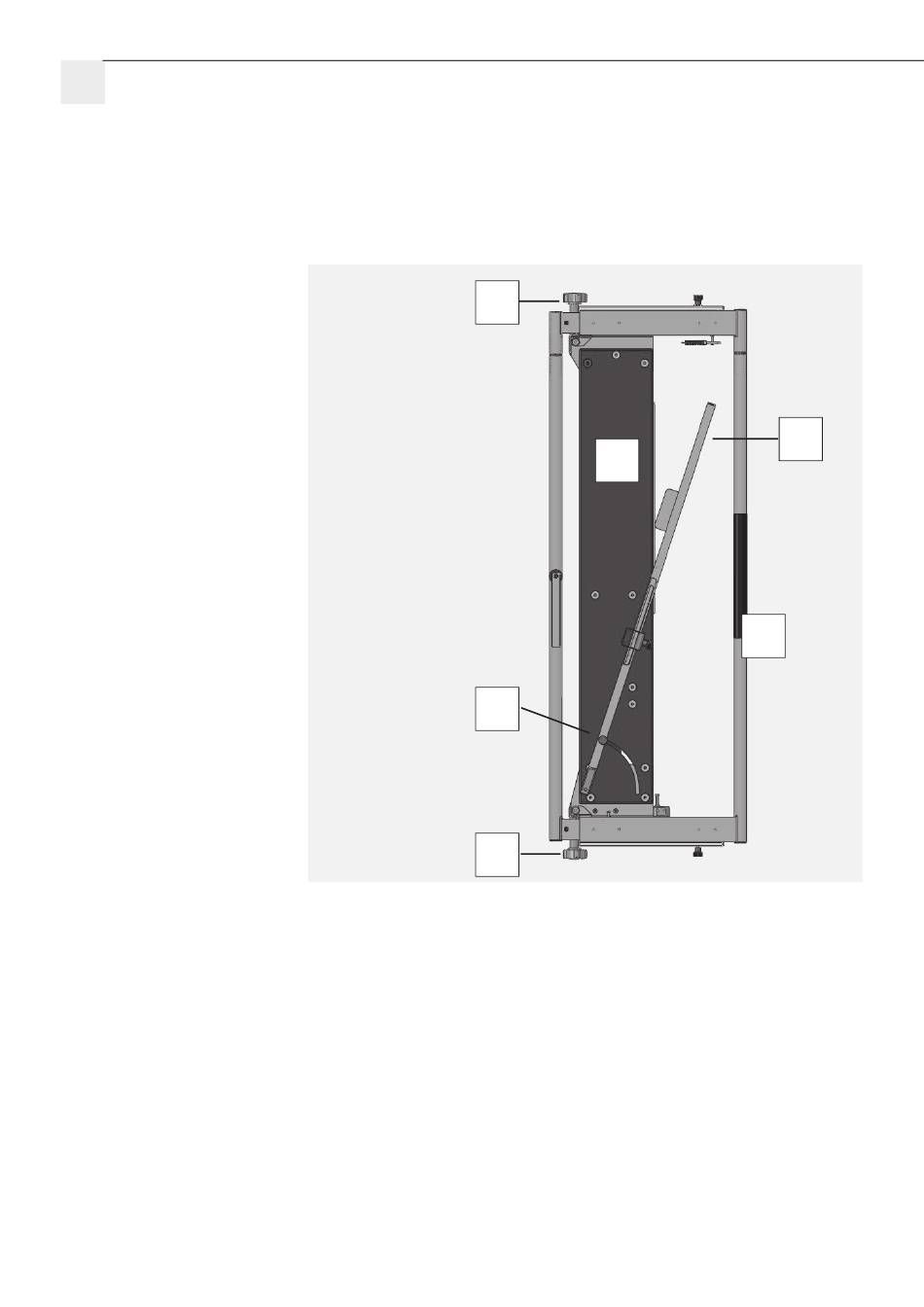

Fig. 1: Vista frontale, posizione di trasporto e di conservazione
(Archetto per taglio e lama di appoggio ribaltati)
1 = Archetto per taglio
5 = Vite di fissaggio superiore per archetto per taglio
6 = Vite di fissaggio inferiore per archetto per taglio
7 = Vite di fissaggio per lama di appoggio
8 = Lama di appoggio per pannello isolante
Montaggio / Messa in funzione
L'apparecchio va consegnato nel cartone di trasporto e conservazione.
Aprire il cofanetto e toglierlo afferrandolo alla piastra di basa (n. 10, fig. 1).
Trasportare l'apparecchio al posto adibito sull'impalcatura ed agganciarlo con la sospensione posteriore
per impalcature alla barra superiore della spalliera (n. 2, fig. 2). Ora la copertura del trasformatore (n. 3,
fig. 2) tocca la barra dell'impalcatura inferiore della spalliera. Allentare la cinghia di fissaggio che blocca
l'archetto per taglio durante il trasporto ed assolutamente fissare l'apparecchio alla barra inferiore della
spalliera attraverso la cinghia di fissaggio (n. 4, ill. 2) per proteggerlo da un'eventuale caduta: Far passare
la cinghia di fissaggio attraverso la fessura tra il trasformatore e la copertura del trasformatore (sul retro
dell'apparecchio), portarla dietro la barra dell'impalcatura ed inserirla nella chiusura a scatto e tensionare la
cinghia.
Se l'apparecchio va montato sul montante libero (n. art. 57 00 50, fig. 4) occorre agganciare l'apparecchio
alla traversa superiore del supporto e fissarlo alla traversa inferiore come descritto in alto. Per ottenere una
stabilità sicura del pannello isolante occorre inoltre estrarre i supporti per pannelli (n. 11b, fig. 3). Controlla-
re che l'apparecchio sia agganciato in maniera sicura e che sia correttamente posizionato.
All manuals and user guides at all-guides.com
36
5
10
7
6
8
1
