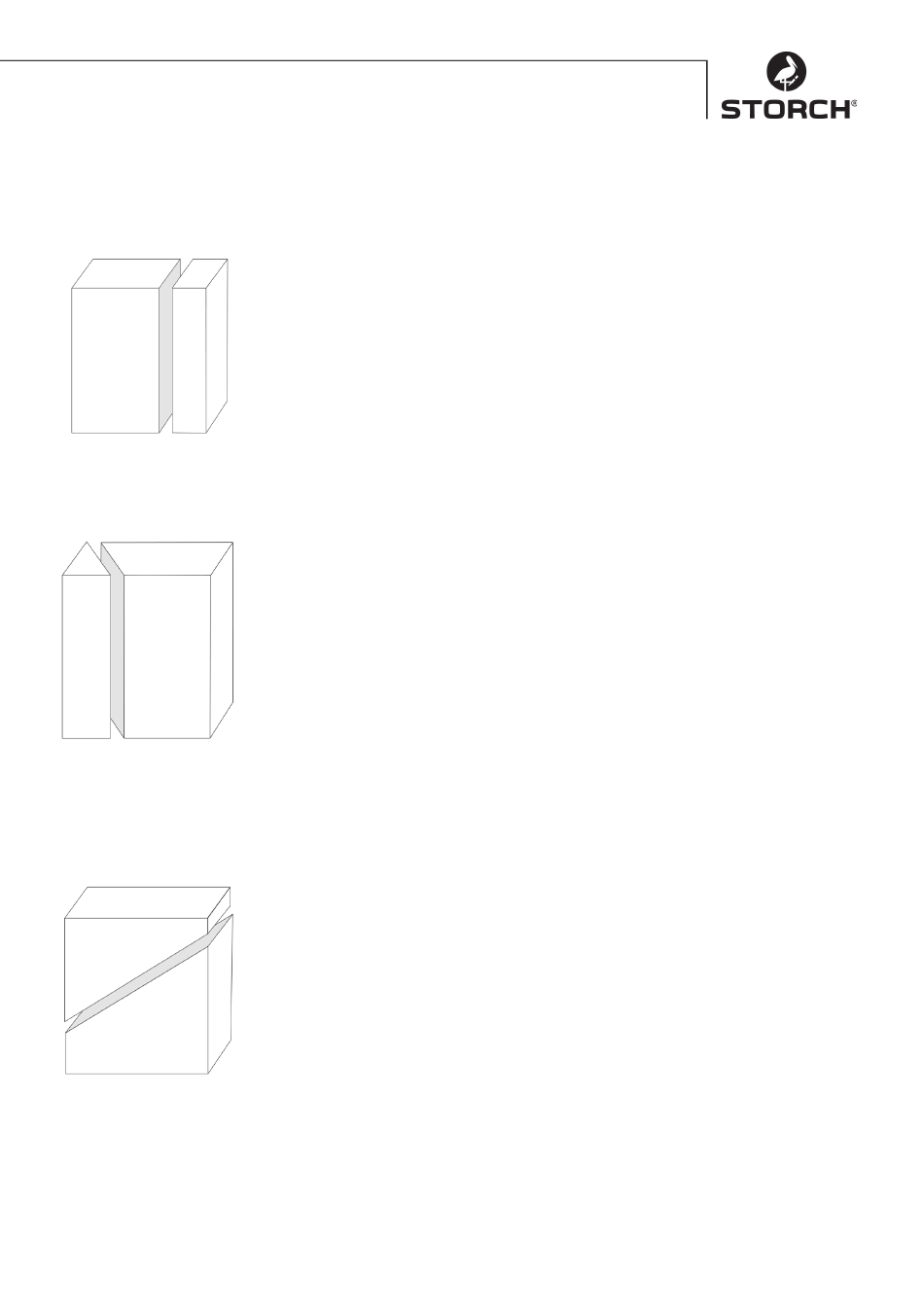

Snijdvarianten
Recht snijden (in lengte en diagonaal):
Verstek zagen:
Schuin snijden:
All manuals and user guides at all-guides.com
Isoleerplaat op opleghouder (nr. 8) plaatsen, snijdbeugel (nr. 1) uittrekken, isoleer-
plaat tot toesnijdmaat (benodigde plaatbreedte) naar links schuiven (af te lezen
op meetschaal van de opleghouder (nr. 8)) en beugel voorzichtig door isoleerplaat
schuiven. Voor snijden in de lengte of dwarssnijden kan de plaat verticaal of hori-
zontaal op de opleghouder (nr. 8) worden geplaatst. Als u meerdere met dezelfde
lengtemaat wilt snijden, klap dan de ruiter voor herhaling snedes (nr. 12) omhoog
en zet deze vast op de gewenste lengtemaat. Voor langer snijden kan de ruiter
naar onder worden geklapt, waarbij de eerder ingestelde maat behouden blijft.
Verstekhoek met meter of duimstok (art.-nr. 36 82 00, niet meegeleverd) op
object opnemen en op horizontale isolatieplaat aftekenen, verstekhulp (nr. 16) naar
voren uitklappen, plaat op opleghouder (nr. 8) plaatsen, vergrendelingsschroeven
(nr. 5 en 6) losdraaien, snijdbeugel (nr.1, afb. 1) naar rechts zwenken totdat de
verstekhulp (nr. 16) van de snijdbeugel (nr. 1) overeenkomt met de markering op
de isolatieplaat. Vergrendelingsschroeven (nr. 5 en 6) boven en onder weer vast-
draaien. Zet nu de te snijden plaat verticaal op de opleghouder (nr. 1) en voer de
draad door de plaat.
Markeer de dakhoek eenmalig met een meter of duimstok (art.-nr. 36 82 00, niet
meegeleverd) op de plaat en zet deze op de opleghouder (nr. 8). Trek de snijd-
beugel uit, draai de vergrendelingsschroef (nr. 7) voor de opleghouder los en til de
steun (nr. 8) met de plaat omhoog totdat de snijddraad van de snijdbeugel (nr. 1)
overeenkomt met de markering op de plaat. Draai de vergrendelingsschroef (nr.
7) vast en voer de snijddraad door de plaat. Als er hierna een andere snijdvariant
wordt uitgevoerd,noteer dan de hoek die onder aan de bodemplaat af te lezen is.
Op deze manier kunt u de hoek snel weer reproduceren.
