Les conduits d'évacuation des gaz de combustion
ou de cheminée existants doivent être vérifiés pour
s'assurer qu'ils respectent les dégagements et les
codes locaux.
Cet appareil ne peut être raccordé qu'à UNE
cheminée ou à UN conduit d'évacuation fabriqué
conformément à une norme
reconnue. L'évacuation dans une cheminée en
maçonnerie ou en béton n'est autorisée que dans
les conditions décrites dans les tableaux
d'évacuation du National Fuel Gas Code NFPA 54/
ANSI Z223.1, et/ou CSA B149.1. L'installateur a
donc l'obligation contractuelle de respecter toutes
les exigences en matière de sécurité de
l'évacuation des gaz de combustion.
Conduit d'évacuation des gaz de combustion
AVERTISSEMENT
gaz de combustion: Pour éviter d'endommager le
conduit d'évacuation et le connecteur d'échappement
du filtre d'admission d'air (IFEC), pré-percer les trous
avec une mèche de 1/8 po. Fixer le conduit
d'évacuation à l'adaptateur de fumées avec des vis
n° 8.
AVERTISSEMENT
gaz homologués de type B doivent être utilisés.
Reportez-vous aux instructions d'installation du
fabricant de l'évent pour une installation sûre et
appropriée de l'évent.
L'ensemble du circuit d'évacuation (conduits d'air de
combustion, volets, conduit d'évacuation, etc.) doit
être vérifié périodiquement pour détecter tout signe
d'obstruction, de rouille ou de dommage. Si des
composants endommagés sont constatés, ils doivent
être immédiatement réparés ou remplacés.
Consulter, en parallèle des instructions ci-dessous, la
figure 7 pour plus d'informations.
1.
Installer le conduit type B 6 po fourni sur site au
sommet du IFEC.
2.
Fixer le conduit type B 6 po à l'IFEC avec les trois
(3x) vis fournies.
3.
Poser une bande d'aluminium homologuée UL
181A-P/B-FX sur le pourtour du conduit
d'évacuation de type B 6 po pour étanchéifier
complètement le raccord à l'IFEC.
Manuel d'installation et d'utilisation Demand Duo™ R-Series (REC)

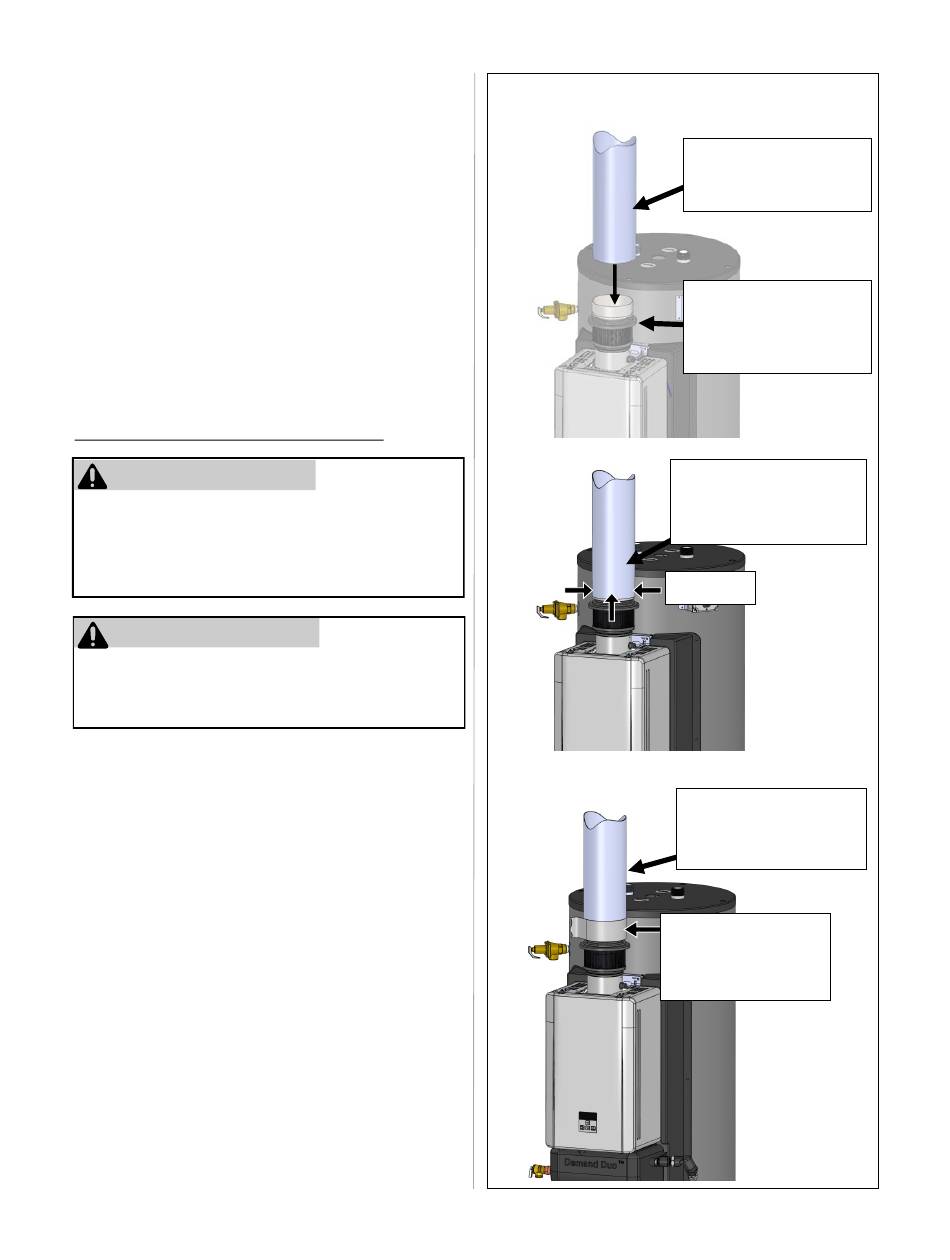

Figure 7
Conduit
d'évacuation des
Des tuyaux et des
raccords d'évent de
Conduit d'évacuation
(diamètre min.
15 cm/6 po)
Connecteur
d'échappement du
filtre d'admission
d'air (IFEC)
Conduit d'évacuation
(diamètre min.
15 cm/6 po)
Vis x 3
Conduit d'évacuation
(diamètre min.
15 cm/6 po)
Bande aluminium
homologuée
UL 181A-P/B-FX
17
