Installation de la tuyauterie
Manipulation du capuchon de la tige
Manipulation du couvercle d'entretien
7.2.8 Raccordement du tuyau de réfrigérant à l'unité extérieure
Guide de référence installateur
42
▪

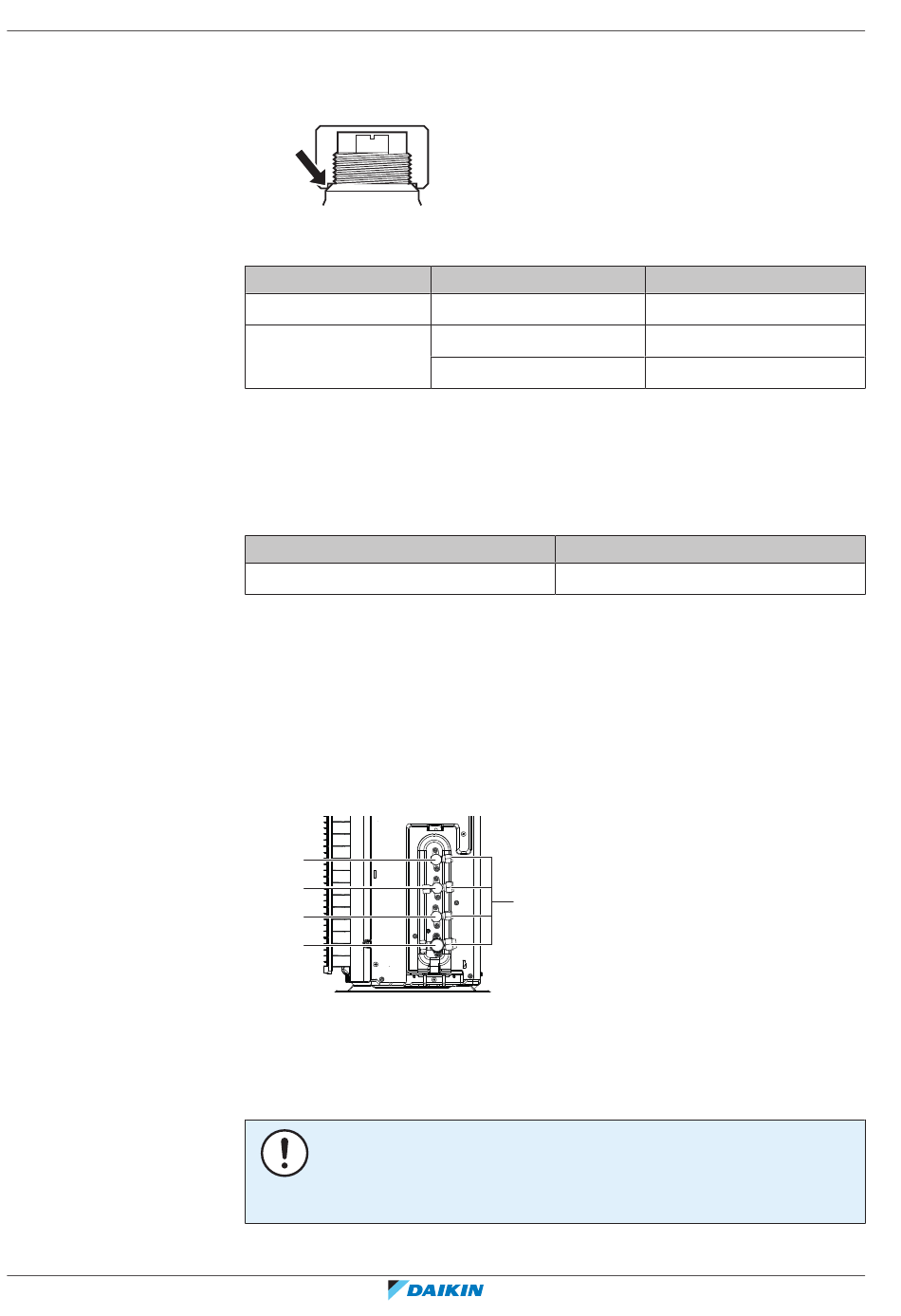

Le capuchon de la tige dispose d'un joint à l'emplacement indiqué par la flèche.
Ne l'endommagez PAS.
▪
Après avoir manipulé la vanne d'arrêt, serrez le capuchon de la tige et vérifiez
qu'il n'y a pas de fuites de réfrigérant.
Capuchon de tige
Côté liquide
Côté gaz
▪
Utilisez TOUJOURS un tuyau de charge équipé d'une broche d'enfoncement de
vanne étant donné que l'orifice de service est une vanne de type Schrader.
▪
Après avoir manipulé l'orifice d'entretien, serrez le capuchon de la tige et vérifiez
qu'il n'y a pas de fuites de réfrigérant.
Elément
Bouchon d'orifice de service
▪
Longueur de la tuyauterie. Maintenez la tuyauterie sur place la plus courte
possible.
▪
Protection de tuyauterie. Protégez la tuyauterie sur place contre les dommages
physiques.
1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure à la vanne
d'arrêt du liquide de l'unité extérieure.
a
b
a
b
a Vanne d'arrêt du liquide
b Vanne d'arrêt de gaz
c Orifice de service
2 Connectez le raccord du réfrigérant gazeux de l'unité intérieure à la vanne
d'arrêt du gaz de l'unité extérieure.
REMARQUE
Nous vous recommandons d'installer la tuyauterie de réfrigérant entre l'unité
intérieure et l'unité extérieure dans un conduit ou d'enrouler la tuyauterie de
réfrigérant dans du ruban de finition.
Largeur sur pans (mm)
22
22
27
Couple de serrage (N∙m)
c
Couple de serrage (N∙m)
21~28
21~28
48~59
11~14
2MXM40+50A
Série Split R32
4P600463-4E – 2021.12
