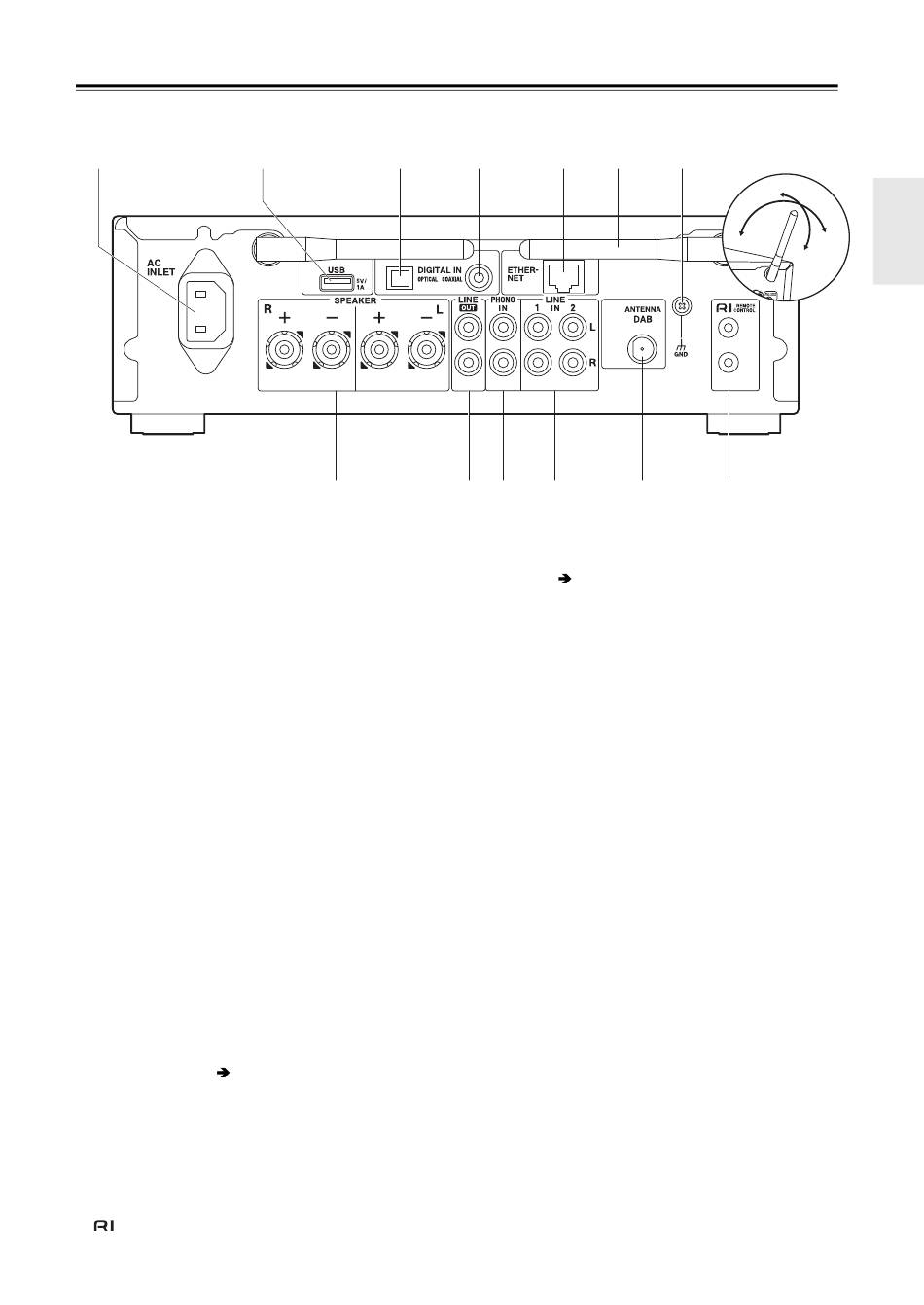

Panneau arrière
1. AC INLET : Permet de brancher le cordon
d'alimentation fourni.
2. Port USB : Permet de raccorder un périphérique de
stockage USB ou un HDD (disque dur) pour lire des
fichiers musicaux. Il est également possible de fournir
l'électricité (maximum 5 V/1 A) aux périphériques USB
avec un câble USB.
3. Borne DIGITAL IN OPTICAL : Entrée pour les signaux
audio numériques provenant d'un périphérique
externe, comme un téléviseur ou un lecteur de CD, à
l'aide d'un câble optonumérique.
4. Borne DIGITAL IN COAXIAL : Entrée pour les signaux
audio numériques provenant d'un périphérique
externe, comme un téléviseur ou un lecteur de CD, à
l'aide d'un câble coaxial numérique.
5. Port ETHERNET : Permet de se connecter au réseau
à l'aide d'un câble Ethernet.
6. Antenne sans fil : Utilisée pour la connexion Wi-Fi ou
avec un périphérique compatible BLUETOOTH.
Réglez leurs angles en fonction de l'état de la
connexion.
7. Borne GND : À raccorder si la platine disque branchée
à la prise PHONO IN possède un fil de terre.
8. Bornes SPEAKER : Permet de raccorder les
enceintes avec des câbles d'enceinte.
9. Prises LINE OUT : Permet de raccorder un
périphérique d'enregistrement comme un enregistreur
de cassette à l'aide d'un câble audio analogique. Il est
également possible de raccorder un caisson de basse
muni d'un amplificateur intégré à l'aide d'un câble pour
caisson de basse. (
P10, 32 "LINE OUT/SW")
10.Prises PHONO IN : Permet de raccorder une platine
disque (cartouche MM).
11. Prises LINE IN : Entrée pour les signaux audio
provenant d'un périphérique externe, comme un
téléviseur ou un lecteur de CD, à l'aide d'un câble
audio analogique.
12.Borne ANTENNA DAB : Permet de raccorder le fil
d'antenne DAB/FM fourni.
13.
Prises REMOTE CONTROL : Permet de
raccorder un produit Onkyo muni d'une prise RI en
utilisant un câble RI pour le synchroniser avec cet
appareil. (
P24)
90°
180°
Fr-
7
