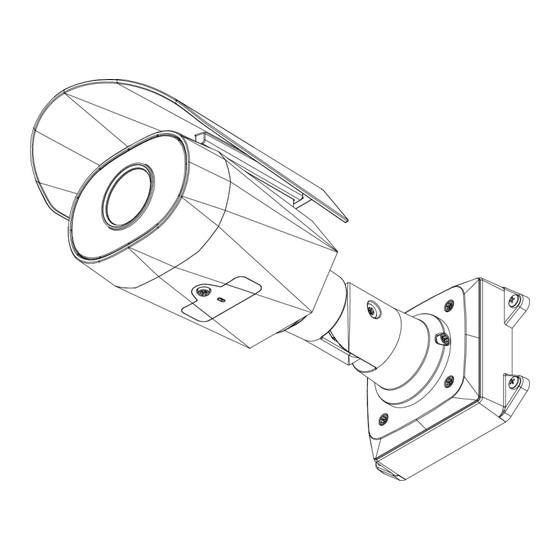

- Page 1 Guide d'installation Modèles de caméra Avigilon H5A Bullet : 2.0C-H5A-BO1-IR 2.0C-H5A-BO2-IR 4.0C-H5A-BO1-IR 4.0C-H5A-BO2-IR 5.0C-H5A-BO2-IR 6.0C-H5A-BO1-IR 8.0C-H5A-BO1-IR ...
- Page 2 Mentions légales © aaaa, Avigilon Corporation. Tous droits réservés. AVIGILON, le logo AVIGILON, AVIGILON CONTROL CENTER et ACC sont des marques commerciales de Avigilon Corporation. Les autres noms ou logos mentionnés dans le présent document sont susceptibles d’être des marques de commerce de leurs détenteurs respectifs.
- Page 3 PoE (Power over Ethernet) de 48 VCC, 13 W minimum. Toute alimentation externe connectée à ce produit ne peut être connectée qu'à un autre produit Avigilon de la même gamme de modèles. Les connexions à des alimentations externes doivent être correctement isolées. ...
- Page 4 N'utilisez pas de détergents puissants ou abrasifs lorsque vous nettoyez le corps de l'équipement. Utilisez uniquement les accessoires recommandés par Avigilon.
- Page 5 équipement. Pour répondre aux exigences de la norme EN 50121-4 Applications ferroviaires, utilisez une alimentation externe ou un injecteur POE qui est également conforme à la norme EN 50121-4. Veuillez contacter Avigilon pour obtenir de l'aide concernant l'équipement de support.
- Page 6 Union européenne : Ce symbole signifie que, conformément aux lois et aux réglementations locales, votre produit doit être mis au rebut hors déchets ménagers. Lorsque ce produit aura atteint la fin de sa vie utile, portez-le à un point de collecte désigné...
- Page 7 Table des matières Présentation générale Vue du support de fixation Vue arrière Vue avant Vue du panneau de configuration Vue de côté Installation Contenu du conditionnement de la caméra Étapes d'installation Installation et orientation des caméras d'analyse Installez le support de montage (Facultatif) Dépose du pare-soleil Réinstallation du pare-soleil Raccordement des câbles...
- Page 8 Présentation générale Vue du support de fixation 1. Supports de caméra Points d'installation de la caméra sur le support de fixation. 2. Logements des crochets de fixation Points de fixation de la caméra sur le support de fixation lors du raccordement des câbles requis. 3.
- Page 9 Vue arrière 1. Port Ethernet Accepte une connexion Ethernet à un réseau. La transmission des données d'images et la communication avec le serveur s'effectuent par cette connexion. Ce port reçoit également l'alimentation en cas de connexion à un réseau à fonctionnalité PoE (Power over Ethernet). 2.
- Page 10 Vue avant 1. Illuminateur IR Assure l'éclairage dans le spectre IR. 2. Protection du panneau de configuration Protège le panneau de configuration. Pour plus d'informations sur le panneau de configuration, voir Vue du panneau de configuration sur la page suivante. Vue avant...
- Page 11 La LED verte fournit des informations sur le fonctionnement du dispositif. Pour plus d'informations, consultez Voyant LED d'état de connexion sur la page17. 4. Port micro USB Accepte un adaptateur micro USB vers USB. Obligatoire uniquement si vous utilisez l'Avigilon USB Wi- Fi Adapter. Vue du panneau de configuration...
- Page 12 Vue de côté 1. Pare-soleil Capot réglable qui contribue à protéger l'objectif des reflets du soleil. 2. Bras de fixation Bras de fixation réglable pour le positionnement de la caméra 3. Vis de réglage Fournit un mécanisme de verrouillage pour le réglage du bras. Vue de côté...
- Page 13 Étapes d'installation Complétez les sections suivantes pour installer le dispositif. Installation et orientation des caméras d'analyse Lorsque vous installez une caméra d'analyse vidéo Avigilon, suivez les recommandations d'installation et d'orientation fournies afin d'optimiser la capacité d'analyse de la caméra : ...
- Page 14 1. Utilisez le gabarit de montage pour percer quatre trous dans la surface de montage. 2. Percez le trou d’entrée du câble dans la surface de montage puis tirez les câbles nécessaires par ce même trou. 3. Fixez le support de montage ou la boîte de jonction sur la surface de montage. Remarque : Il est recommandé...
- Page 15 Réinstallation du pare-soleil 1. Utilisez une clé Torx T20 pour visser la fixation du pare-soleil. 2. Alignez un côté du pare-soleil sur la fixation. 3. Appuyez sur le centre du pare-soleil et pliez les bords vers le haut, puis enclipsez-le en position. Raccordement des câbles Avant de connecter les câbles, assurez-vous que les connecteurs sont correctement protégés contre l'humidité...
- Page 16 5. Raccordez l'alimentation au moyen d'une des méthodes suivantes : Alimentation électrique par câble Ethernet (PoE) de classe 3 : si le PoE est disponible, les DEL s’allument. Alimentation externe : connectez une source d'alimentation externe de 12 VCC ou de 24 VCA au moyen des câbles d'alimentation auxiliaires bleus et marron. Important : Veillez à...
- Page 17 Adapter. Avigilon Control Center version 7.4 ou ultérieure du logiciel, ou version 6.14.12 ou ultérieure : lors de la connexion d'une caméra dans l'état par défaut, le logiciel client vous demandera de créer un nouvel utilisateur. Pour plus d’informations, consultez le Guide de l'utilisateur Client Avigilon Control Center.
- Page 18 Service Cloud Avigilon (ACS) v3.0 ou ultérieur : lors de l'ajout d'une caméra, il vous sera demandé de créer un nouvel utilisateur pour les caméras dans l'état par défaut. Pour plus d'informations, consultez le Guide de l'utilisateur des services cloud Avigilon.
- Page 19 Interface du navigateur Web : http://<adresse IP de la caméra>/ Application logicielle NVMS (Network Video Management Software, par exemple, le logiciel Avigilon Control Center). Remarque : Selon la date de fabrication de votre appareil photo, vous aurez l'une des deux options ci-dessous pour vous connecter pour la première fois:...
- Page 20 4. Serrez les vis de réglage du bras de fixation pour immobiliser la caméra en position. 5. Dans l’interface du navigateur Web de la caméra ou le logiciel Avigilon Control Center, ajustez les paramètres d’image et d’affichage de la caméra. Vous pouvez définir la position de zoom, effectuer la mise au point et modifier la rotation d’image.
- Page 21 Une fois la caméra installée, utilisez l'une des méthodes suivantes pour la configurer : Si vous disposez de la carte Wi-Fi USB, vous pouvez accéder à l'interface Web mobile pour configurer la caméra. Pour de plus amples renseignements, voir le Guide de l'utilisateur du système Avigilon USB Wi-Fi Adapter. ...
- Page 22 Connexion à l'alimentation et à des périphériques externes Important : Veillez à ne pas brancher l’alimentation auxiliaire sur le câble d’entrée audio, sous peine d'endommager la caméra. Bien que le câble d’entrée audio et le câble d’alimentation auxiliaire soient tous deux de couleur marron, le câble d’alimentation auxiliaire se distingue par son calibre plus épais et par son étiquette AUX PWR.
- Page 23 1. Marron — entrée audio (niveau de ligne) utiliser un amplificateur de puissance externe pour connecter des haut-parleurs et microphones, tel qu’illustré dans le diagramme. 2. Jaune — Terre audio 3. Vert — sortie audio (niveau de ligne) 4. Gris — terre 5.
- Page 24 à un serveur ACC™. La valeur connectée par défaut peut être changée en « Off » à l’aide de l’interface utilisateur Web de la caméra. Pour plus d'informations, reportez-vous au Avigilon Guide de l'utilisateur de l'interface Web pour la caméra haute définition IP H4 et H5.
- Page 25 Comportement LED Solution suggérée Les deux voyants sont éteints et la Vérifier la page de configuration General (Général) dans caméra n'est pas connectée ou ne l'interface Web de la caméra pour vous assurer que les voyants diffuse pas de vidéo ne sont pas désactivés.
- Page 26 Réinitialiser les paramètres d'usine par défaut Si le dispositif ne fonctionne plus comme attendu, vous pouvez opter pour la restauration de ses paramètres d’usine par défaut. Utilisez le bouton de réinitialisation du firmware pour réinitialiser le dispositif. Le bouton de réinitialisation du microcode est présenté...
- Page 27 ARP/Ping) est cochée dans l'interface du navigateur Web de la caméra. Pour plus d'informations, reportez-vous au Guide de l'utilisateur de l'interface Web Avigilon pour le détecteur APD. 1. Identifiez et copiez l'adresse MAC répertoriée sur l'étiquette de numéro de série pour référence.
- Page 28 Garantie limitée et assistance technique Les conditions de garantie Avigilon de ce produit sont fournies à avigilon.com/warranty. Le service de garantie et l’assistance technique peuvent s’obtenir en contactant le Support technique Avigilon : avigilon.com/contact-us/. Garantie limitée et assistance technique...
