Guide d'installation

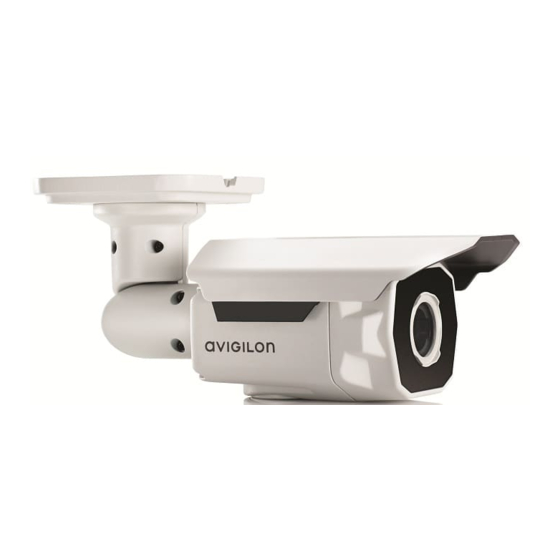

Modèles de caméra IP Bullet haute définition Avigilon™ :
1.0W-H3-BO1-IR, 1.0W-H3A-BO1-IR, 1.0W-H3-BO2-IR, 1.0W-H3A-
BO2-IR, 2.0W-H3-BO1-IR, 2.0W-H3A-BO1-IR, 2.0W-H3-BO2-IR,
2.0W-H3A-BO2-IR, 3.0W-H3-BO1-IR, 3.0W-H3A-BO1-IR, 3.0W-
H3-BO2-IR, 3.0W-H3A-BO2-IR, 5.0-H3-BO1-IR et 5.0-H3-BO2-IR
Publicité
Table des Matières
Manuels Connexes pour Avigilon 1.0W-H3-BO1-IR
Sommaire des Matières pour Avigilon 1.0W-H3-BO1-IR
- Page 1 Guide d'installation Modèles de caméra IP Bullet haute définition Avigilon™ : 1.0W-H3-BO1-IR, 1.0W-H3A-BO1-IR, 1.0W-H3-BO2-IR, 1.0W-H3A- BO2-IR, 2.0W-H3-BO1-IR, 2.0W-H3A-BO1-IR, 2.0W-H3-BO2-IR, 2.0W-H3A-BO2-IR, 3.0W-H3-BO1-IR, 3.0W-H3A-BO1-IR, 3.0W- H3-BO2-IR, 3.0W-H3A-BO2-IR, 5.0-H3-BO1-IR et 5.0-H3-BO2-IR...
-
Page 2: Informations De Sécurité Importantes
PoE (Power over Ethernet), de 48 VCC pour 22 W minimum. Toute alimentation externe connectée à ce produit ne peut être connectée qu'à un autre produit Avigilon de la même gamme de modèles. Les connexions à des alimentations externes doivent être correctement isolées. -
Page 3: Informations Sur La Mise Au Rebut Et Le Recyclage
Consulter le vendeur ou un technicien de radio/TV si nécessaire. Tout changement ou modification apporté à cet équipement non expressément approuvé par Avigilon Corporation ou des tiers autorisés par Avigilon Corporation pourrait annuler l'autorisation accordée à l'utilisateur d'utiliser cet équipement. -
Page 4: Mentions Légales
Ce manuel a été compilé et publié en couvrant les spécifications et descriptions de produit les plus récentes. Le contenu de ce manuel et les spécifications de ce produit sont sujets à modifications sans avis préalable. Avigilon se réserve le droit d'apporter des modifications sans avis préalable aux spécifications et informations présentées dans le présent manuel. -
Page 5: Table Des Matières
Table des matières Présentation générale Vue avant Vue du dessous Vue de côté Installation Contenu de la boîte de la caméra Étapes d'installation Ajout de trous de fixation Raccordement des câbles Installation et orientation des caméras d'analyse Fixation de la caméra Attribution d'une adresse IP Accès au flux vidéo en direct Orientation de la caméra... -
Page 6: Présentation Générale
Présentation générale Vue avant 1. Pare-soleil Capot réglable qui contribue à protéger l'objectif des reflets du soleil. 2. Illuminateur IR Assure l'éclairage dans le spectre IR. Présentation générale... -
Page 7: Vue Du Dessous
Vue du dessous 1. LED d'état de connexion Fournit des informations sur le fonctionnement de l'équipement. Pour en savoir plus, consultez Indications des LED à la page 9 2. Panneau de configuration Port d'accès rapide permettant la configuration de la caméra pendant l'installation. Pour accéder au Panneau de configuration, retirez la prise avec l'outil d'ouverture fourni. -
Page 8: Vue De Côté
Vue de côté 1. Fixation du pare-soleil Support de fixation du pare-soleil. 2. Bras de fixation Bras de fixation réglable pour le positionnement de la caméra. 3. Support de fixation Permet une installation de la caméra en surface ou encastrée. 4. -
Page 9: Installation
Installation Contenu de la boîte de la caméra Caméras IP Bullet haute définition Avigilon™ Clé Torx T20 4 vis et chevilles pour les parois pleines Gabarit de perçage autocollant Outil d'ouverture du Panneau de configuration Étapes d'installation Effectuez les étapes suivantes pour installer la caméra : Ajout de trous de fixation Raccordement des câbles... -
Page 10: Installation Et Orientation Des Caméras D'analyse
Indications des LED à la page 9. Installation et orientation des caméras d'analyse Si vous installez une caméra d'analyse vidéo Avigilon™, suivez les recommandations d'installation et d'orientation fournies afin d'optimiser la capacité d'analyse de la caméra : La caméra doit être installée à une hauteur de 274 cm. -
Page 11: Accès Au Flux Vidéo En Direct
Méthode ARP/Ping. Pour plus d'informations, consultez la section Configuration de l'adresse IP par le biais de la méthode ARP/Ping à la page 12 Application logicielle NVMS (Network Video Management Software (par exemple, Avigilon Control Center). NOTE : Le nom d'utilisateur par défaut de la caméra est admin et le mot de passe par défaut admin. -
Page 12: Mise Au Point De La Caméra
5. Une fois la direction souhaitée obtenue, serrez les vis de réglage du bras de fixation pour immobiliser la caméra en position. 6. Dans l'utilitaire d'installation des caméras Avigilon ou l'interface du navigateur Web de la caméra, utilisez les paramètres Image et affichage de la caméra pour obtenir la position de zoom souhaitée. -
Page 13: Connexion À Des Périphériques Externes
Connexion à des périphériques externes Les périphériques externes se raccordent au dispositif par le biais de la borne E/S. Le brochage de la borne E/S est présenté dans le tableau suivant : NOTE : La caméra peut être raccordée à un microphone et un haut-parleur externes par le biais du connecteur E/S. -
Page 14: Indications Des Led
Indications des LED Une fois raccordée au réseau, la diode, ou LED, d'état de connexion affiche la progression de la connexion au logiciel NVMS (Network Video Management Software). Le tableau suivant décrit les indications des LED : LED d'état de État de la connexion Description connexion Obtention d'une... -
Page 15: Dépose Du Pare-Soleil
Dépose du pare-soleil Sur les caméras installées en intérieur, le pare-soleil est inutile. 1. Appuyez au centre du pare-soleil et maintenez cette pression, tandis que vous tirez les coins vers le haut d'un côté de la caméra. Évitez le taquet noir placé sur la fixation du pare-soleil. Le pare-soleil doit se détacher de la caméra. -
Page 16: Réinitialiser Les Paramètres D'usine Par Défaut
Réinitialiser les paramètres d'usine par défaut Si la caméra ne fonctionne plus comme attendu, vous pouvez opter pour la restauration de ses paramètres d'usine par défaut. Utilisez le bouton de réinitialisation du microcode pour réinitialiser la caméra. Figure 1: Bouton de réinitialisation du microcode dans le Panneau de configuration. 1. -
Page 17: Configuration De L'adresse Ip Par Le Biais De La Méthode Arp/Ping
Configuration de l'adresse IP par le biais de la méthode ARP/Ping Procédez selon les étapes suivantes pour configurer la caméra et utiliser une adresse IP spécifique : 1. Identifiez et copiez l'adresse MAC répertoriée sur l'étiquette de numéro de série pour référence. 2. -
Page 18: Spécifications
Spécifications Caméra Entrée/sortie audio Entrée et sortie de niveau ligne H3-BO1-IR : 3-9 mm, F1.2, P-iris Objectif H3-BO2-IR : 9-22 mm, F1.6, P-Iris Stockage embarqué Logement SD/SDHC/SDXC – Classe 4 minimum ; classe 6 ou supérieure recommandée Réseau Réseau 100Base-TX Type de câblage CAT5 Connecteur RJ-45 Compatibilité... - Page 19 Environnement Température de -40 à +50°C (-40 à 122°F) fonctionnement Température de -10 à +70 °C (14 à 158 °F) stockage Certifications UL 60950 CSA 60950 Schéma OC Sécurité ROHS WEEE C-Tick Classification pour les impacts IK10 Environnement Conforme à la classification environnementale IP66 FCC, section 15, sous-section B, classe B Émissions EN 55022 classe B...
-
Page 20: Garantie Limitée Et Assistance Technique
Garantie limitée et assistance technique Avigilon garantit à l'acheteur consommateur d'origine que ce produit est exempt de défectuosités liées au matériel ou à la main-d'œuvre pour une période de 3 années à compter de la date d'achat. La responsabilité du fabricant explicitée ci-dessous se limite au remplacement ou la réparation du produit, voire au remplacement du produit par un produit réparé, et ce à...
