Informations sur le produit
2.5 Dimensions et distances minimales
1/2
3
Ø3
6

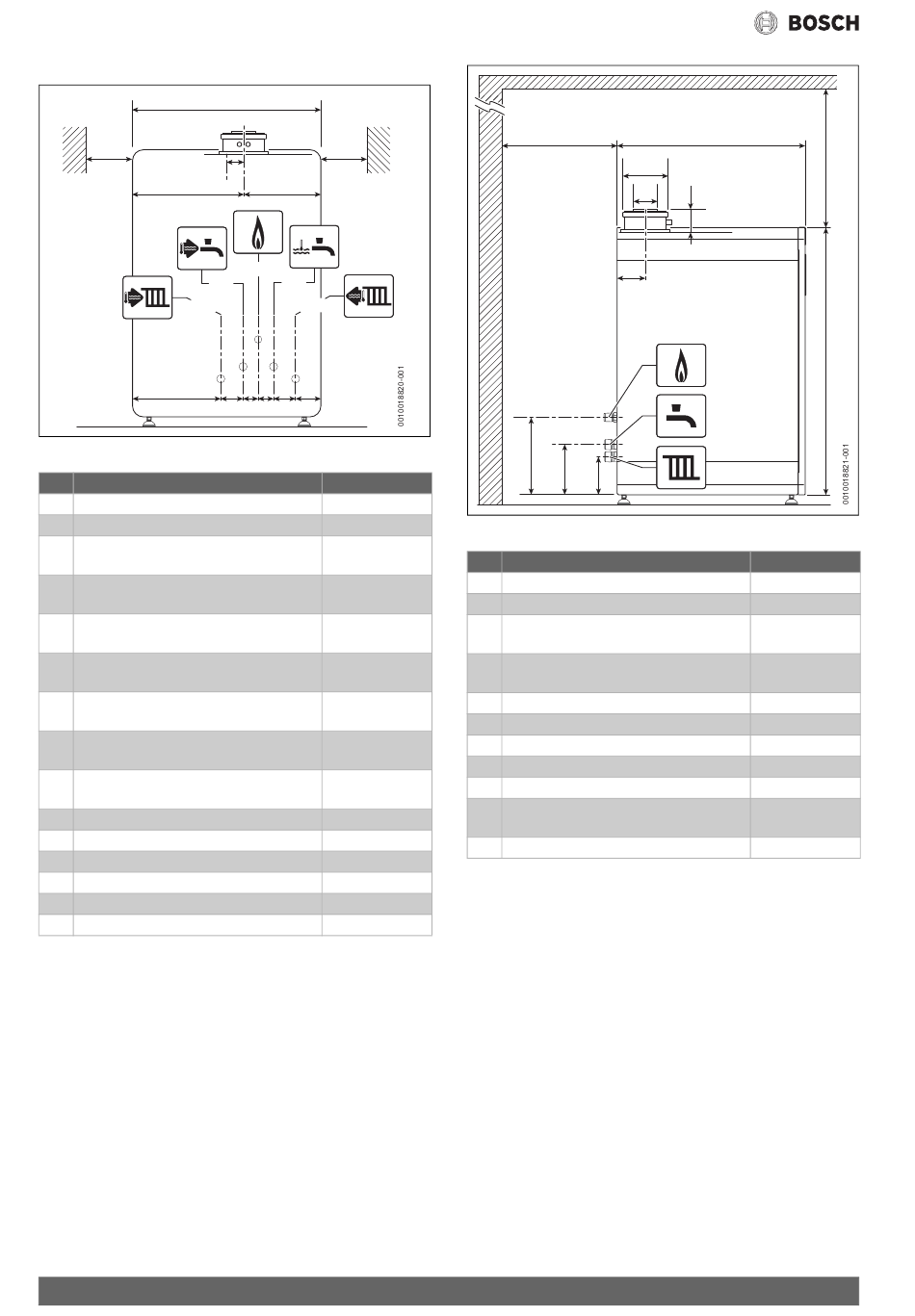

Fig. 2 Vue de face
Définitions
1/2 Dégagement côté gauche
2/1 Dégagement côté droit
3 Côte entre le côté gauche et l'axe de sortie
des fumées
4 Côte entre l'axe de la chaudière et la sortie
des fumées
5 Côte entre le côté droit et l'axe de sortie des
fumées
6 Distance entre le côté gauche et le départ
chauffage
7 Distance entre le chauffage et les raccorde-
ments de l'eau potable
8 Distance entre l'entrée de gaz et les raccor-
dements de l'eau potable
9 Distance entre le côté droit et le retour
chauffage
X Largeur de l'appareil
Ø 3 Raccordement départ chauffage
Ø 4 Raccordement eau chaude sanitaire
Ø 5 Raccordement entrée de gaz
Ø 6 Raccordement entrée eau froide
Ø 7 Raccordement retour chauffage
1) Un des dégagements latéraux de l'appareil doit être de la dimension maximum
pour permettre d'accéder à l'arrière des produits
Tab. 3 Dimensions et dégagements - vue de face
6
X
2/1
4
5
Ø5
Ø6
Ø4
Ø7
7 8 8 7 9
Dimension [mm]
1)
400/100
1)
100/400
353,3
53
245,7
280,5
70
49
80,5
599
R1
R1
R¾
R1
R1
10
Ø2
Ø1
13
14
15
16
Fig. 3 Vue latérale
Définitions
10 Dégagement arrière
11 Dégagement supérieur
12 Hauteur de l'adaptateur à partir de la
chambre de combustion
13 Côte entre l'arrière de la chaudière et l'axe de
sortie des fumées
14 Hauteur de raccordement d'entrée de gaz
15 Hauteur des raccordements de l'eau potable 160
16 Hauteur raccordements de chauffage
Y Hauteur de l'appareil
Z Profondeur de l'appareil
Ø 1 Ø 80/125 - Conduite d'évacuation des
fumées
Ø 2 Ø 80/125 - Entrée d'air de combustion
1) Les pieds de réglage augmentent la hauteur de l'appareil de 31 mm au minimum
et de 50 mm au maximum.
Tab. 4 Distances et dégagements - vue latérale
Condens 4700i F – 6721839193 (2021/03)
Z
11
12
Y
Dimension [mm]
400
200
75
90
246,5
121
1)
850
598
80
125
