COMMENT AJUSTER LA COURROIE DE TRACTION
Si les pédales glissent quand vous les utilisez, même
lorsque la résistance est réglée sur le niveau le plus
élevé, la courroie de traction a peut-être besoin d'un
ajustement. Pour ajuster la courroie de traction, placez
d'abord l'interrupteur sur la position Off (éteint) et
débranchez le cordon d'alimentation.

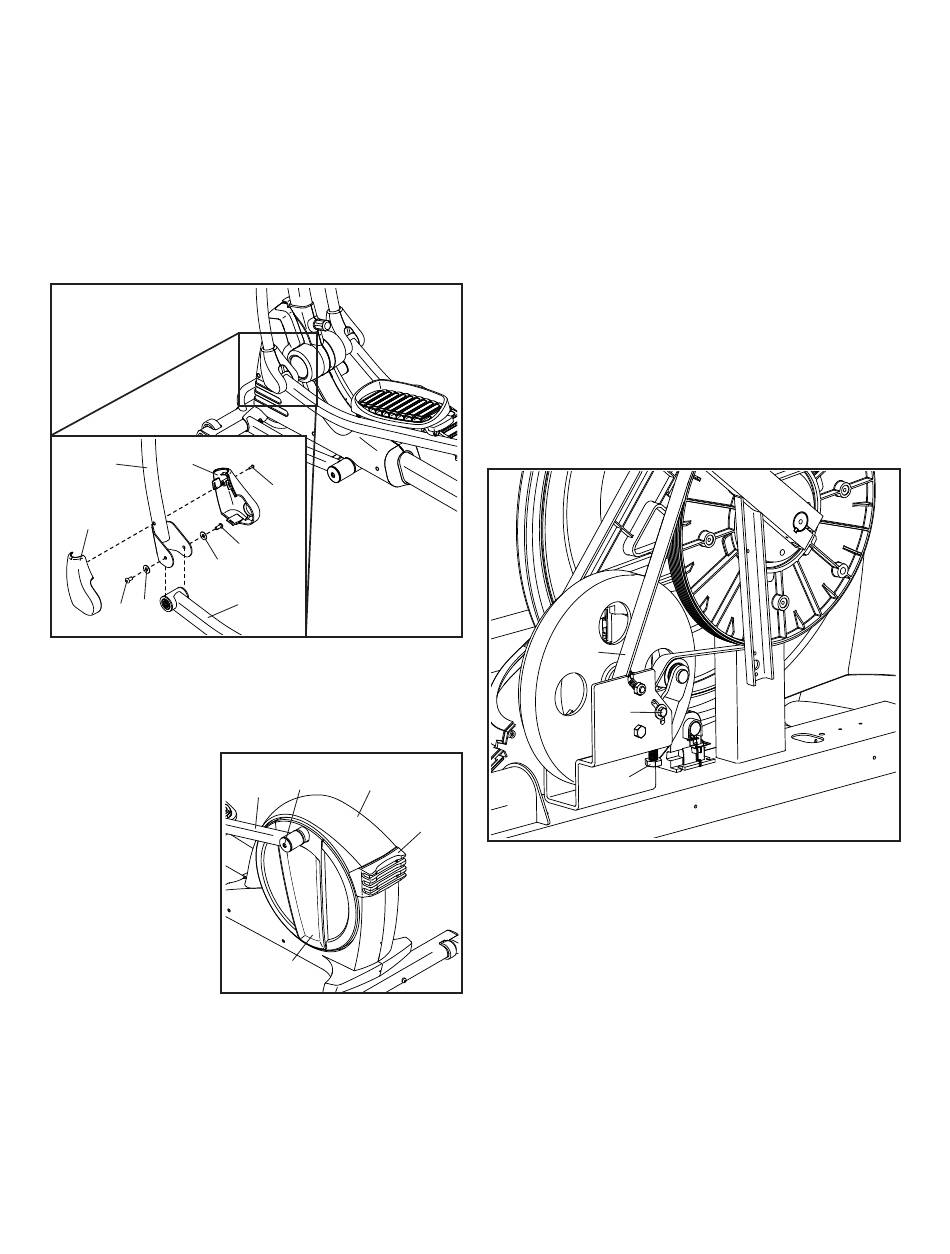

Ensuite, retirez la Vis M4 x 16mm (61), le Boîtier
Intérieur de la Jambe Gauche (39) et le Boitier
Extérieur de la Jambe Gauche (92).
39
101
92
33
33
76
Retirez les deux Vis Hexagonales M8 x 16mm (76) et
les deux Rondelles M8 (33) de la Jambe PSC Gauche
(101) et du Bras de la Pédale Gauche (14).
Ensuite, retirez la
Vis à Épaulement
M8 x 14mm (81)
du Bras de la
Pédale Gauche
(14). Retirez le
Bras de la Pédale
Gauche du vélo
elliptique.
61
76
14
81
37
14
36
Référez-vous au schéma encadré à gauche. Retirez
les quatre Vis M4 x 16mm (non illustrées) du Grand
Pied de Rangement (27), puis retirez le Grand Pied
de Rangement. Retirez les deux Vis M4 x 16mm (non
illustrées) du Boîtier Supérieur (37), puis utilisez un
tournevis plat pour faire levier vers le haut et retirer le
Boîtier Supérieur du vélo elliptique. Ensuite, soulevez
le Disque de la Pédale (36) gauche et retirez-le du
vélo elliptique.
Référez-vous au SCHÉMA DÉTAILLÉ C page
31. Identifiez les Capots Gauche et Droit (44, 45).
Retirez toutes les Vis M4 x 16mm (61) et les Vis de
3/16" x 1 1/2" (64) des Capots Gauche et Droit. Notez
bien quelles Vis sortent de quels trous. Ensuite,
retirez avec précaution le Capot Gauche.
Dévissez alors la Vis du Tendeur (97). Serrez la Vis de
Réglage du Tendeur (72) jusqu'à ce que la Courroie
de Traction (46) soit bien tendue. Ensuite, resserrez la
Vis du Tendeur.
46
27
Quand vous avez terminé, réattachez toutes les
pièces que vous avez démontées. Ensuite, branchez
le cordon d'alimentation
24
97
72
