C.D. Automation s.r.l

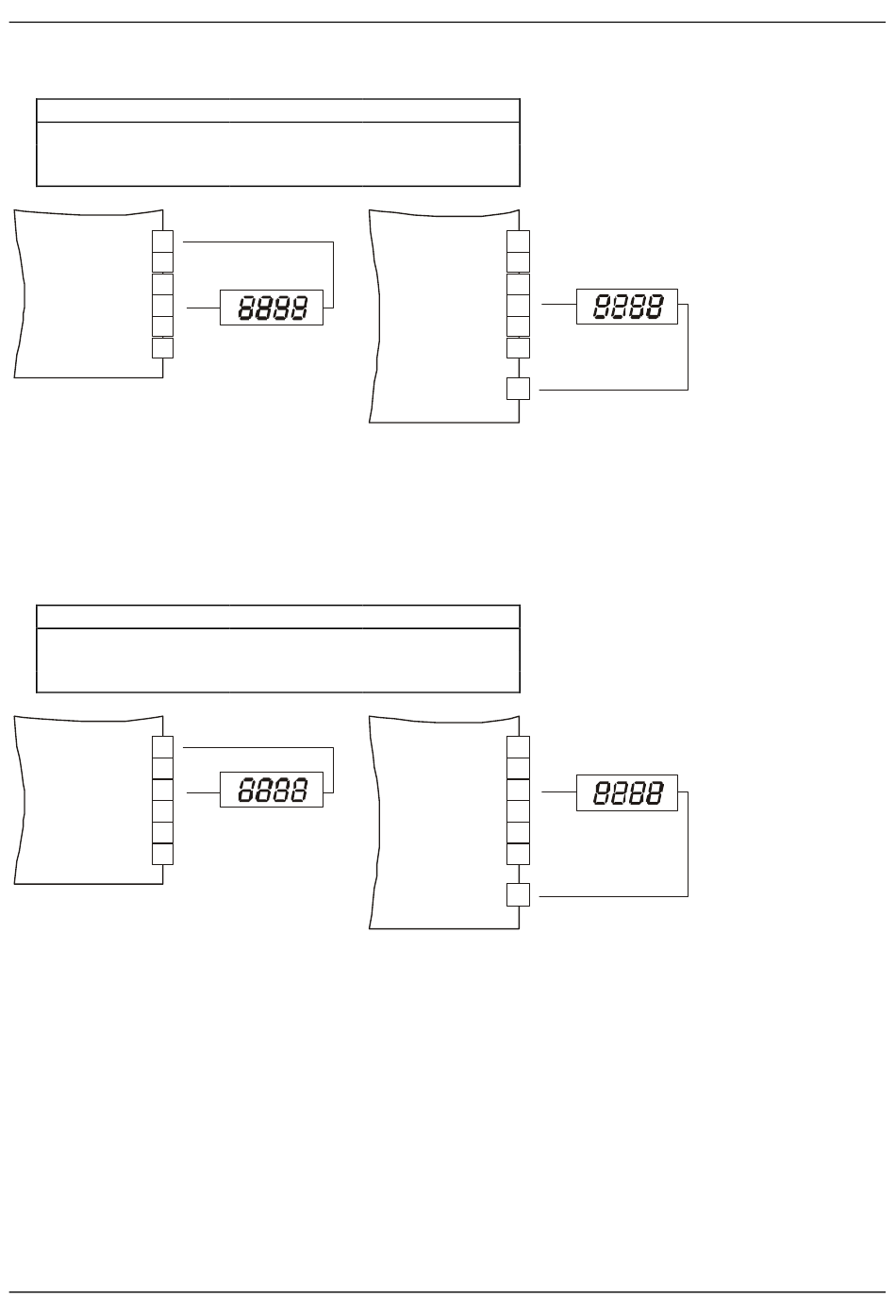

12.7.1.3 Courant RMS sur la phase S (Sortie Analogique 3)
Type
0÷10V
0÷20mA
4÷20mA
28
27
26
25
24
23
+
MONITOR 1 - AO1
Un filtre numérique est pourvu pour les mesures discontinues (ex. Train d'ondes).
Dans le paramètre P108 G_A3 la valeur de fin d'échelle pour l'indication doit être réglé.
Exemple:
Fin d'échelle de l'Indicateur de courant = 50A
P108 G_A3 = 50
12.7.1.4 Courant RMS sur la phase T (Sortie Analogique 4)
Type
0÷10V
0÷20mA
4÷20mA
28
27
26
25
24
23
+
MONITOR 1 - AO1
Un filtre numérique est pourvu pour les mesures discontinues (ex. Train d'ondes).
Dans le paramètre P110 G_A4 la valeur de fin d'échelle pour l'indication doit être réglé.
Exemple:
Fin d'échelle de l'Indicateur de courant = 50A
P110 G_A4 = 50
MULTIDRIVE-2PH
Plot J12
Ouvert
Ouvert
Fermé
-
+
Output - 0-10V
Plot J13
Ouvert
Ouvert
Fermé
-
+
Output - 0-10V
Manuel d'utilisation de 25A à 700A
Plot J16
A-B
B-C
B-C
28
27
-
26
25
24
23
+
MONITOR 1 - AO1
15
+
Plot J17
A-B
B-C
B-C
28
-
27
26
25
24
23
+
MONITOR 1 - AO1
15
+
50
Output - 4-20mA
Output - 4-20mA
