12.4 Sorties Numériques
Caractéristiques:
• Sorties à Relais (
• Sélection du type de contact NO/NC (seulement pour sorties 2,3,4)
L'unité à thyristor MULTIDRIVE possède 4 sorties à relais pour alarmes ou diagnostic sur la carte
DDC30.
12.4.1 Relais de Run (Bornes 9-10)
Cette sortie est une sortie du contact de relais libre. Quand l'unité est en RUN le relais est fermé.
12.4.2 Alarme Critique (Bornes 11-14)
Il s'agit d'un contact de sortie de relais NO ou NC programmable de JP8C/ D. Quand aucune alarme
n'est présente la bobine du relais n'est pas excitée, quand par contre une alarme est activée la
bobine est excitée.
la bobine du relais est excitée pour une de ces alarmes activées:
•
Perte de phase
•
Rotation de phase Incorrecte
•
Alarme Externe
•
Radiateur en Échauffement
Lorsque une de ces alarmes est activée l'unité est mise hors tension. Pour réarmer l'alarme utiliser la
commande de RESET.
MULTIDRIVE-2PH
Max 300mA , 230V)

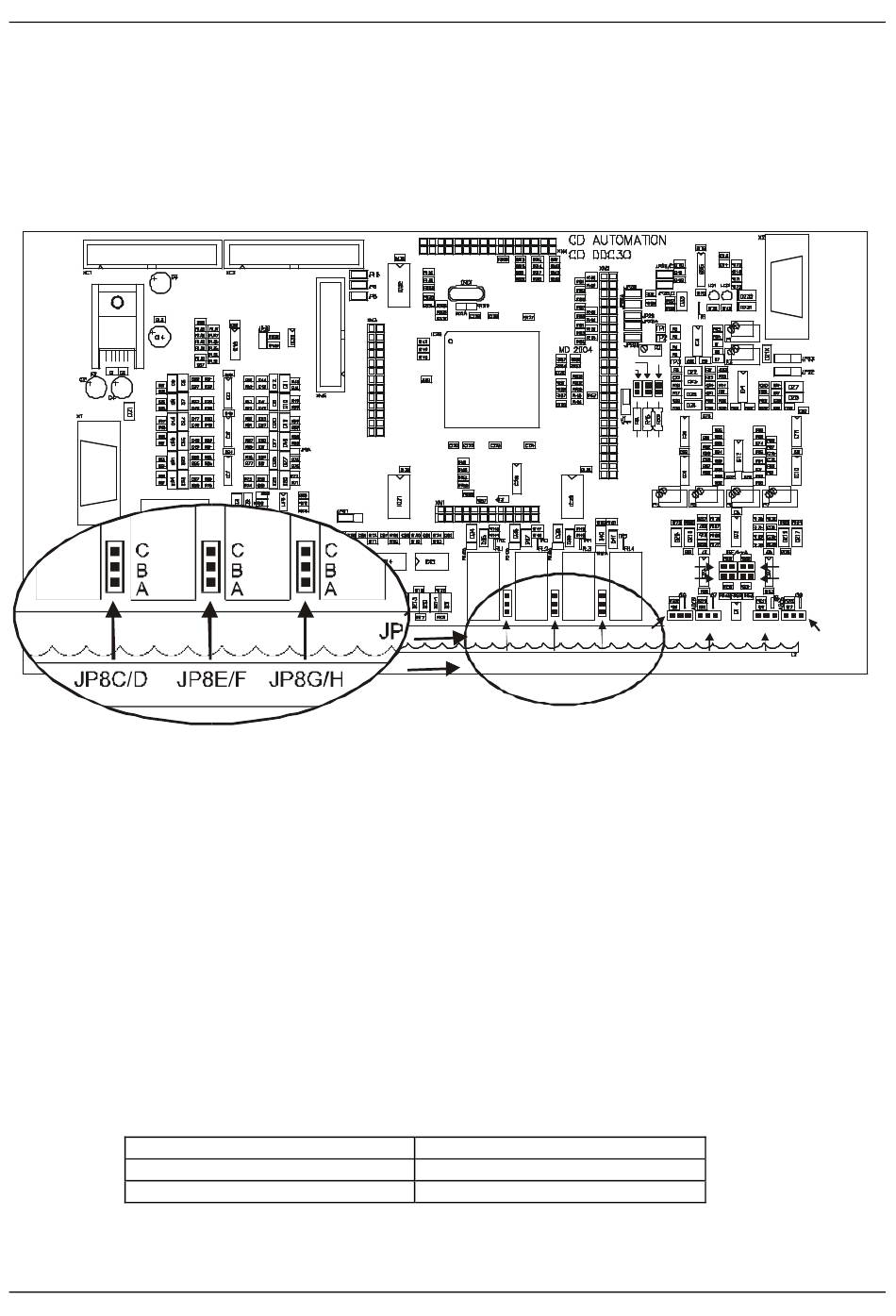

Position Plot J8C/D
AB
BC
Manuel d'utilisation de 25A à 700A
C
C
B
B
A
A
JP8C/D
JP8E/F JP8G/H
Contact Relais
Normalement ouvert (NO)
Normalement fermé (NC)
40
JP3
JP5
JP1
JP7
JP11
C
B
A
B C A B C
A B C A B C
JP14
JP16
JP15
JP12
JP13
JP17
