C.D. Automation s.r.l
12.6.2 TRIM (2ème ENTREE- Borne 19)
L'entrée secondaire (TRIM) est déjà configurée conforme aux spécifications imposées par le client à
travers le code de commande produit.
Le code produit est écrit sur l'étiquette d'identification.
Cependant si l'on veut changer le type d'entrée (ex. de 0÷10V à 4÷20mA) procéder de la façon
suivante:
Attention: cette procédure ne doit être effectuée uniquement par un personnel
spécialisé.

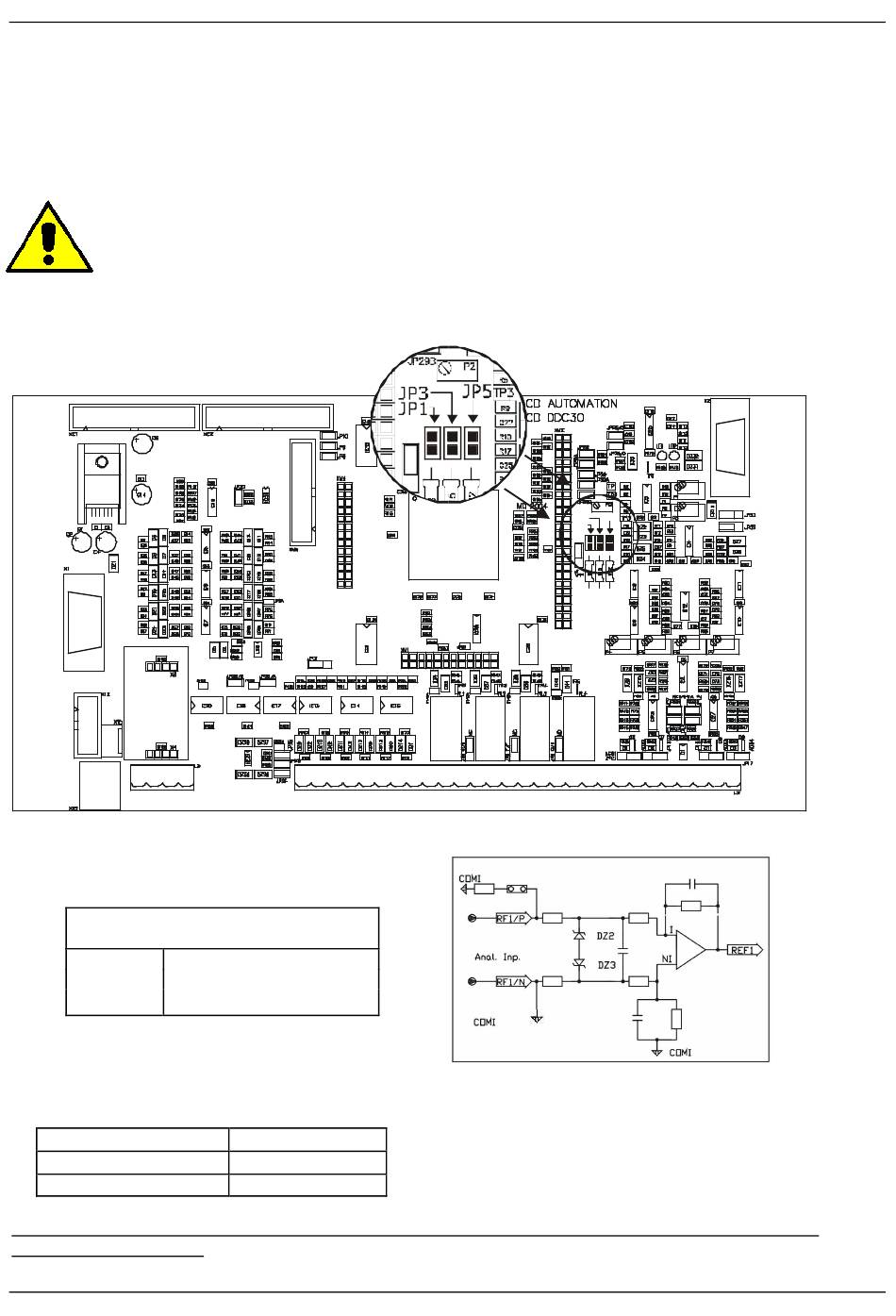

Carte MULTIDRIVE-MP DDC30 (avec microprocesseur).
Impédance d'Entrée
0÷10V
47KΩ
4÷20mA
470 Ω
POT
10 KΩ min
Pour configurer le type d'entrée, mettre le plot JP3 de la façon suivante:
Type
0÷10V
4÷20mA
Une fois effectuées les réglages hardware il est nécessaire d'effectuer la procédure de
calibration d l'entrée
MULTIDRIVE-2PH
Plot JP3
Ouvert
Fermé
44
Manuel d'utilisation de 25A à 700A
JP5
JP3
JP1
JP3
19
20
