Manuel de l'opérateur
Commandes
6
Manette de contrôle proportionnelle pour fonction
de translation et interrupteur au pouce pour fonction
de direction
Déplacer la manette de contrôle dans la direction
indiquée par la flèche bleue sur le panneau de
commandes pour faire avancer la machine.
Déplacer la manette de contrôle dans la direction
indiquée par la flèche jaune pour faire reculer la
machine.
Appuyer sur le côté gauche de l'interrupteur au
pouce pour diriger la machine à gauche. Appuyer
sur le côté droit de l'interrupteur au pouce pour
diriger la machine à droite.
7
Interrupteur de validation de translation
Pour déplacer la machine lorsque le symbole de
validation de translation est allumé sur l'écran à
cristaux liquides, maintenir l'inverseur de
validation de translation dans un sens ou dans
l'autre et sortir lentement la manette de contrôle
de translation de la position centrale. Ne pas
oublier qu'il est possible que la machine se
déplace dans le sens opposé à celui des
commandes de translation et de direction.
8

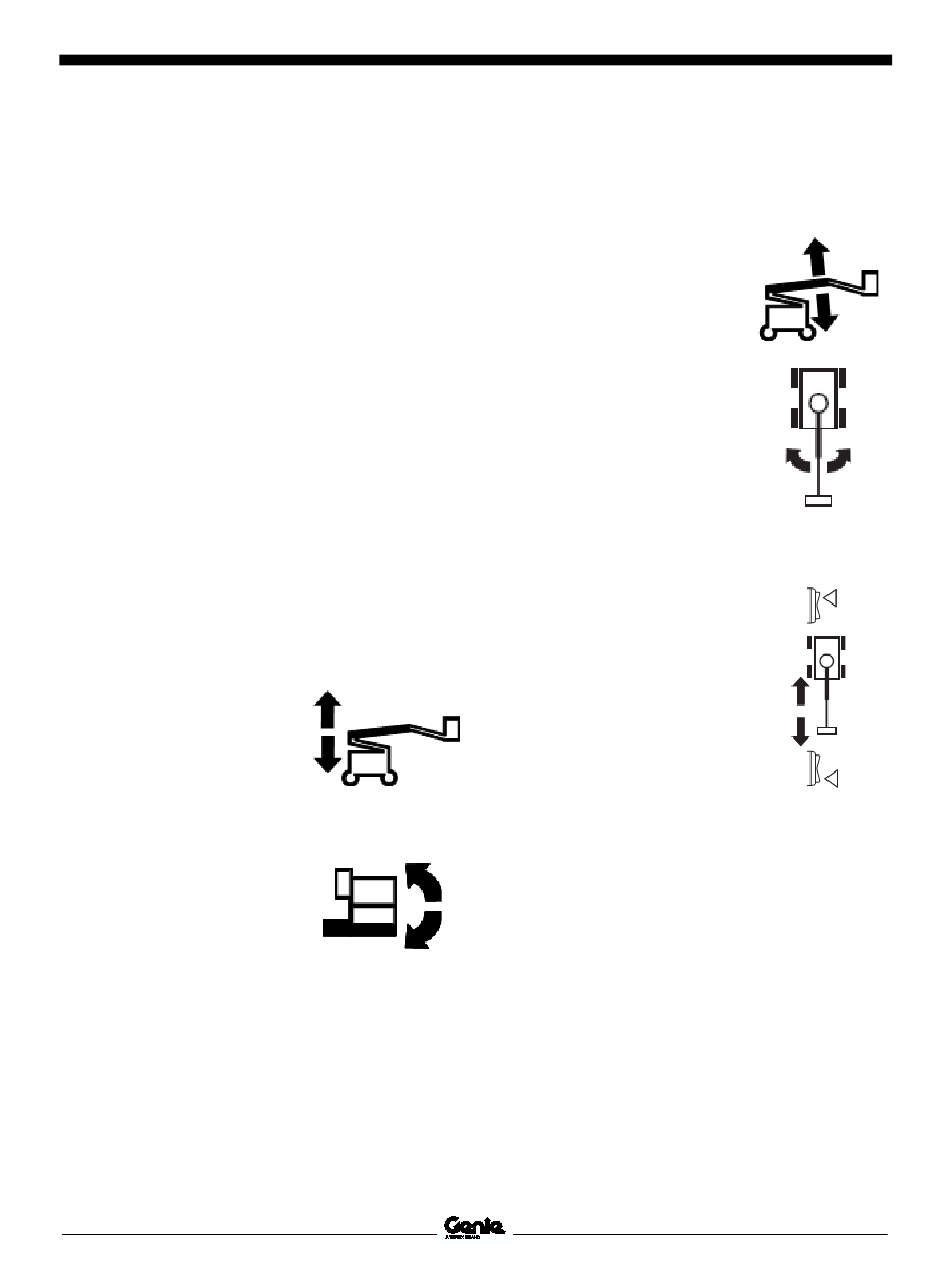

Interrupteur de montée/descente de la flèche
secondaire
Pousser l'interrupteur vers
le haut pour relever la
flèche secondaire. Pousser
l'interrupteur vers le bas
pour abaisser la flèche
secondaire.
9
Interrupteur de mise à niveau de la nacelle
Pousser l'interrupteur de
mise à niveau de la nacelle
vers le haut pour relever la
nacelle. Pousser
l'interrupteur de mise à
niveau de la nacelle vers le
bas pour abaisser la
nacelle.
24
Deuxième édition • première impression
10 Manette de contrôle bidirectionnelle à action
proportionnelle pour fonctions de
montée/descente de la flèche primaire et de
rotation à gauche/droite de la tourelle
Pousser la manette de
contrôle vers le haut pour
relever la flèche primaire.
Pousser la manette de
contrôle vers le bas pour
abaisser la flèche primaire.
Pousser la manette de
contrôle vers la droite pour
faire pivoter la tourelle vers la
droite. Pousser la manette de
contrôle vers la gauche pour
faire pivoter la tourelle vers la
gauche.
11 Interrupteur au pouce pour fonction
d'extension/rétraction de la flèche primaire
Enfoncer la partie inférieure
de l'interrupteur au pouce
pour étendre la flèche
primaire. Enfoncer la partie
supérieure de l'interrupteur
au pouce pour rétracter la
flèche primaire.
Z
®
-33
Pièce réf. 1315871FRGT
