Manuel de l'opérateur
Commandes
1
11

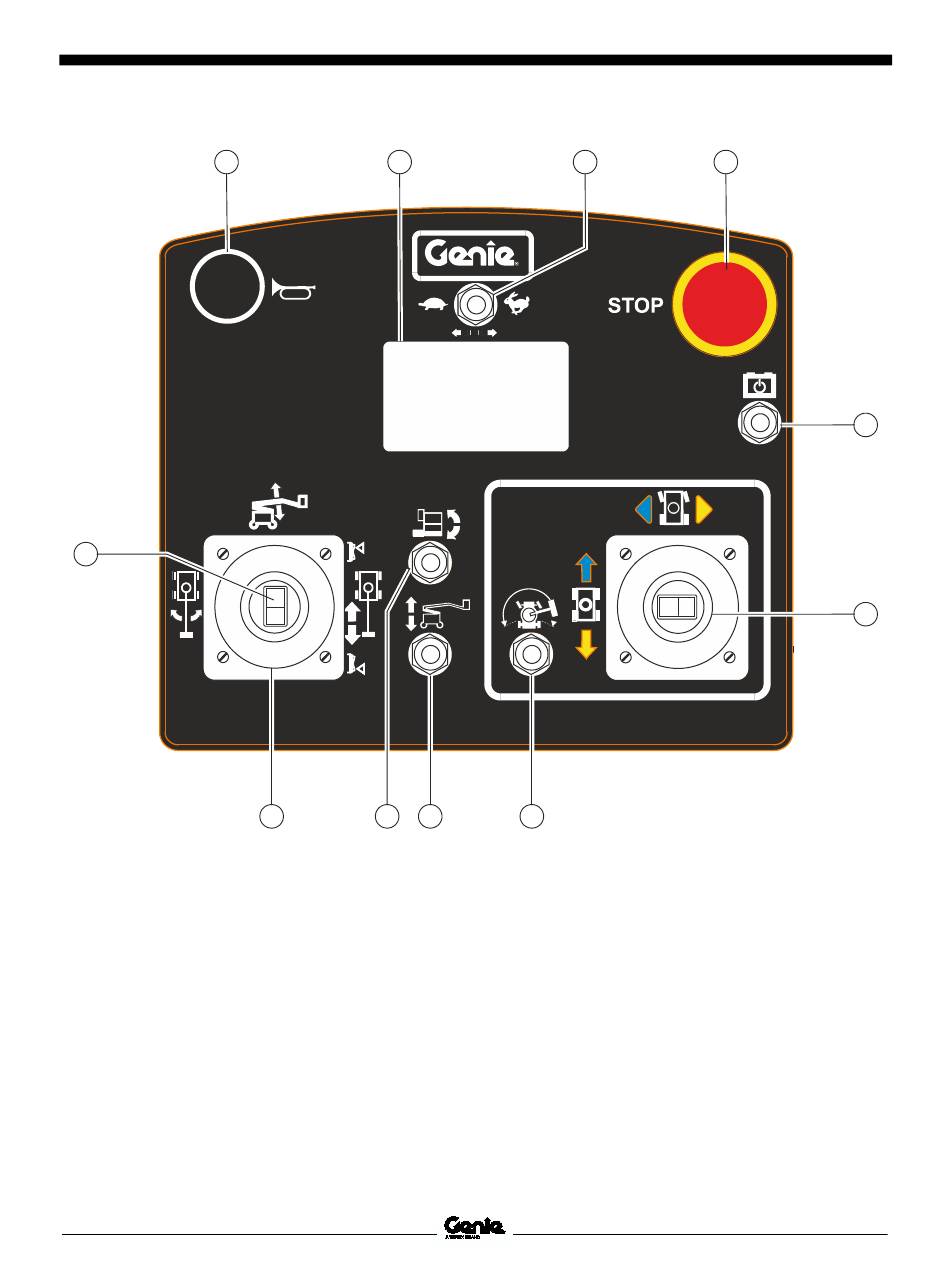

Panneau de commandes de la nacelle
1
Bouton d'avertisseur
2
Écran à cristaux liquides
3
Interrupteur de commande de la vitesse de fonction
4
Bouton rouge d'arrêt d'urgence
5
Interrupteur d'alimentation auxiliaire
6
Manette de contrôle proportionnelle pour fonction
de translation et interrupteur au pouce pour fonction
de direction
22
2
10
9
8
Deuxième édition • première impression
3
7
7
Interrupteur de validation de translation
8
Interrupteur de montée/descente de la flèche
secondaire
9
Interrupteur de mise à niveau de la nacelle
10 Manette de contrôle bidirectionnelle à action
proportionnelle pour fonctions de montée/descente
de la flèche primaire et de rotation à gauche/droite
de la tourelle
11 Interrupteur au pouce pour fonction
d'extension/rétraction de la flèche primaire
Z
®
-33
4
5
6
Pièce réf. 1315871FRGT
