MONTAGE UND INBETRIEBNAHME
EINSTELLEN DER GLOBALEN PARAMETER DES U·VALVE
Sobald diese lokalen Parameter eingestellt sind, müssen die globalen Parameter konfiguriert werden, um eine optimale
Leistung des Geräts sicherzustellen. Weitere Informationen finden Sie in der Installationsanleitung des
Fluid-Managementsystems.
PAAREN MIT EINER U·VISION-EINHEIT
Dieses Gerät ist mit einer drahtlosen Verbindung ausgestattet, sodass es mit einer U·vision- oder U·vision
werden kann.
Weitere Informationen finden Sie in der separaten U·vision-Bedienungsanleitung.

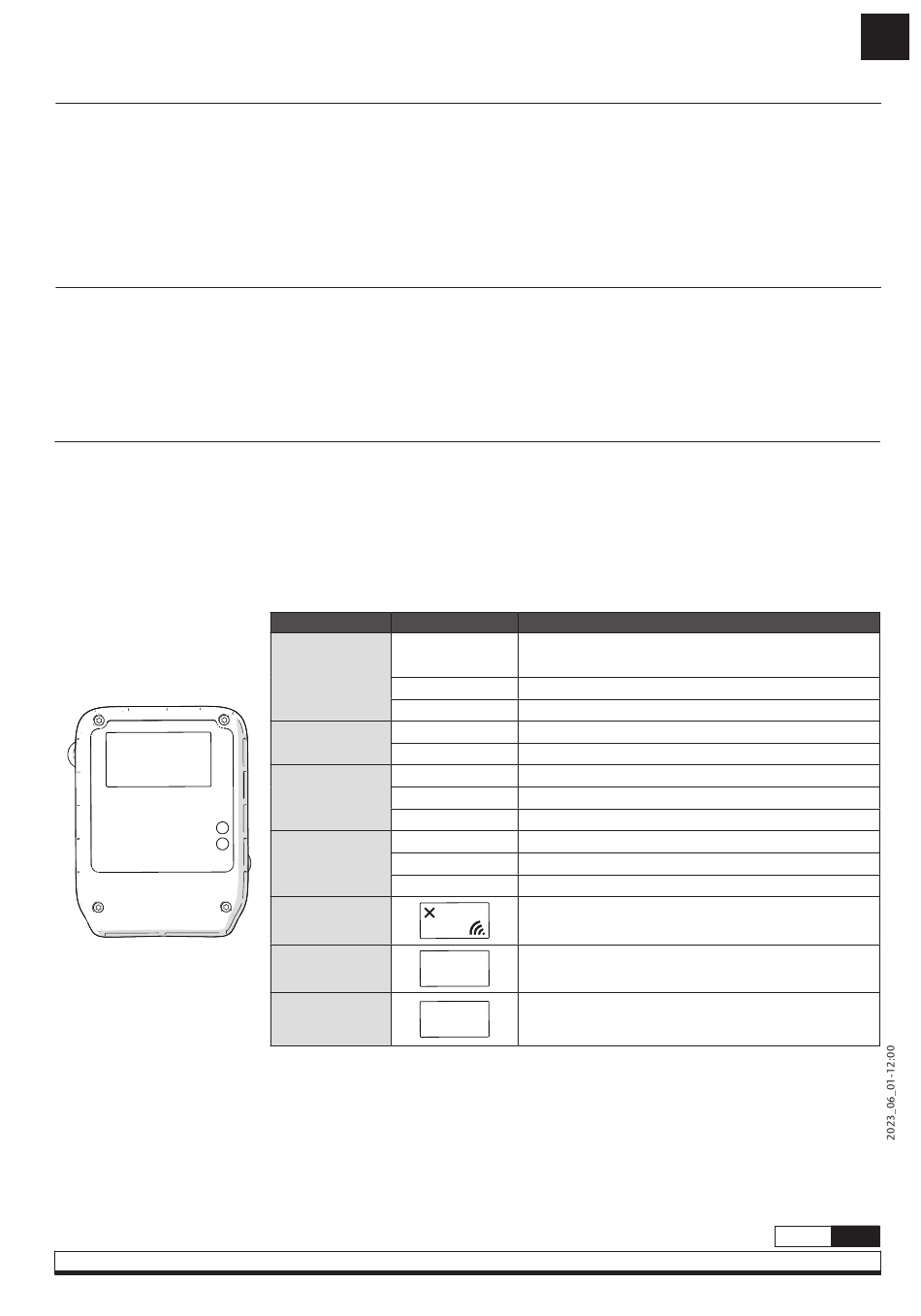

LED- UND DIAGNOSEANZEIGEN
LED-ANZEIGEN
Während sich das Gerät im Standby-Modus befindet (das Gerät ist online, gibt jedoch keine Flüssigkeit ab), können die
folgenden Parameter überprüft werden:
• Halten Sie die Taste F1 gedrückt, um die installierte Firmware-Version im Display anzuzeigen.
• Halten Sie die Taste F2 gedrückt, um die Versorgungsspannung (in Volt) anzuzeigen.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
LED-ANZEIGE
STATUS
Aus
ONLINE LED
Ein
Blinkt drei Mal
Aus
E.O.L. LED
Ein
aus
Ein
S.V. ON LED
Blinkt
Aus
Ein
BY-PASS LED
Blinkt
DISPLAY
DISPLAY
"C"
DISPLAY
* Gilt nur für U·valve + .
CAN BUS-Kabel nicht angeschlossen oder
CAN BUS-Fehler.
CAN BUS-Kabel richtig angeschlossen.
U·vision-Einheit gekoppelt.
Nicht als Zeilenende konfiguriert.
Einheit als Zeilenende konfiguriert.
Magnetventil geschlossen.
Magnetventil offen.
Fehlfunktion des Magnetventils.
Bypass-Modus deaktiviert.
Bypass-Modus aktiviert.
Fehlfunktion des Magnetventils.
WLAN nicht verfügbar*.
C
WLAN-Konfigurationsmodus*.
ein blinkendes "C" bedeutet, dass die
WLAN-Konfiguration übertragen wird.
-Einheit gekoppelt
+
INDIKATION
