INSTALACIÓN Y PUESTA EN SERVICIO
CONEXIONES ELÉCTRICAS
ADVERTENCIA: Asegúrese de que la alimentación
!
eléctrica del dispositivo está desconectada antes
de efectuar cualquier operación sobre el mismo.
CONEXIÓN DEL BUS DE DATOS Y ALIMENTACIÓN

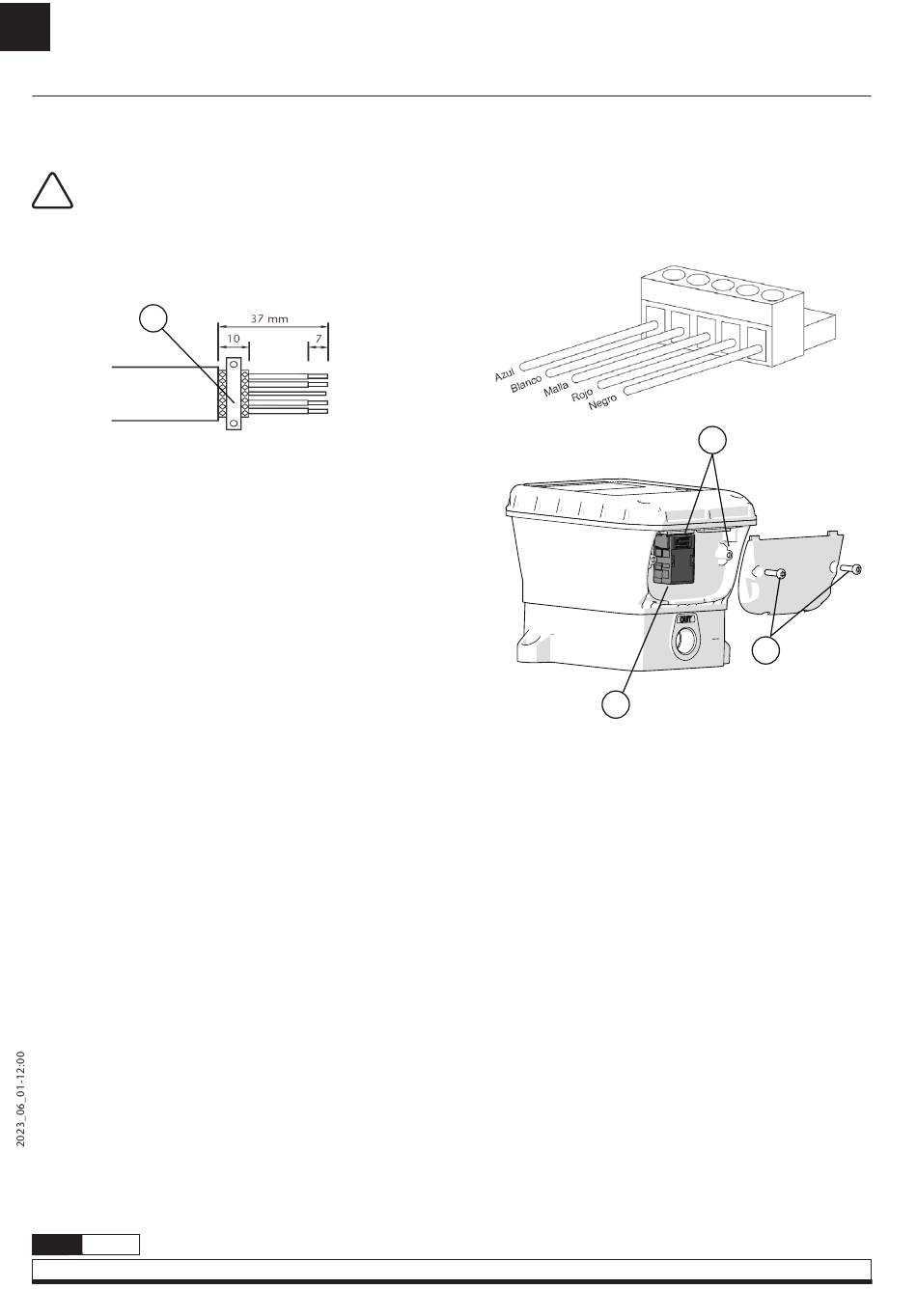

Pele el extremo del cable CAN BUS (381954) según el esquema:
1
NOTA: en función de la topología de la instalación, es
posible que en uno de los conectores enchufables de 5
polos deba dejar sin conectar los conductores de
alimentación (rojo/negro).
1. Sujete el cable a la carcasa atornillando la pletina de
retención (2) y cierre la carcasa.
2. Afloje los tornillos (2) y retire la tapa (3) de conexiones.
3. Introduzca el conector de 5 polos (4) en uno de los dos
conectores hembra (5) de alimentación del dispositivo.
4. A continuación, monte de nuevo la tapa (3) y fíjela por
medio de los tornillos (2).
CONFIGURACIÓN DE PARÁMETROS LOCALES DEL DISPOSITIVO
Antes de poder empezar a interactuar con el dispositivo,
se deben de seguir unos sencillos pasos para su
correcta configuración:
1. Encienda la alimentación del dispositivo. El display
mostrará brevemente la versión de firmware instalada
actualmente para, a continuación, pasar a mostrar la
dirección del enrollador (por defecto, esta será la "001").
2. Presione simultáneamente las teclas F1 y F2 del frontal del
dispositivo, hasta que el display muestre el mensaje "Set".
3. En este punto, el display mostrará el mensaje "A"
(address) seguido de un número que se irá
incrementando progresivamente desde 001 hasta 126.
Dicho número indica el número de enrollador asociado
al dispositivo. Una vez se muestre en pantalla el número
de enrollador deseado, presione brevemente la tecla F2.
12
838 844 R. 05/23
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Conecte los conductores individuales del cable CAN BUS al
conector macho enchufable de 5 polos (951892) de
acuerdo al esquema:
Fig. 7
NOTA: si desea reiniciar el número de enrollador a 001,
presione brevemente la tecla F1.
4. Ahora el dispositivo mostrará el mensaje "EoL" (End Of
Line). Este parámetro permite indicar si la el dispositivo
es final de línea en el CAN BUS (LED azul ON) o es un
dispositivo intermedio (LED azul OFF). Cambie el ajuste
presionando brevemente la tecla F1, y presione
brevemente la tecla F2 para confirmar.
5. Alcanzado este punto, el dispositivo guarda en memoria
los parámetros introducidos y se reinicia con los nuevos
parámetros locales introducidos.
NOTA: en caso de reiniciarse el dispositivo antes de
alcanzar este punto (por un apagón eléctrico o cualquier
otra causa), los parámetros introducidos no serán
guardados en la memoria del dispositivo.
Fig. 8
5
2
4
Fig. 9
