5.5.2 Analogový vstup 0-10 V
Analogový vstup 0-10 V je tištěný na základně 18pólové svorkovnice:
- A1V (svorka 9): kladný pól
- GND (svorka 10): záporný pól
- A2V (svorka 4): kladný pól
- GND (svorka 5): záporný pól
Funkce přiřazená k analogovému vstupu A1V je proporcionální regulace rychlosti otáček čerpadla vstupním napětím 0-10 V
(viz § 7.1.3 a § 9). Vstup A2V není možné použít.
Příklad zapojení viz Obrázek 6.
P.S: Analogický vstup 0-10V je vzájemně vylučitelný s NTC čidlem na teplotu T, které je připojené na stejné póly 18-ti pólové
svorkovnice.
5.5.3 Schéma propojení NTC čidla na měření teploty média (T a T1)
Pro instalace teplotních čidel na média T a T1 konzultovat schémata propojení viz obrázek 7 a obrázek 8.
ČEŠTINA

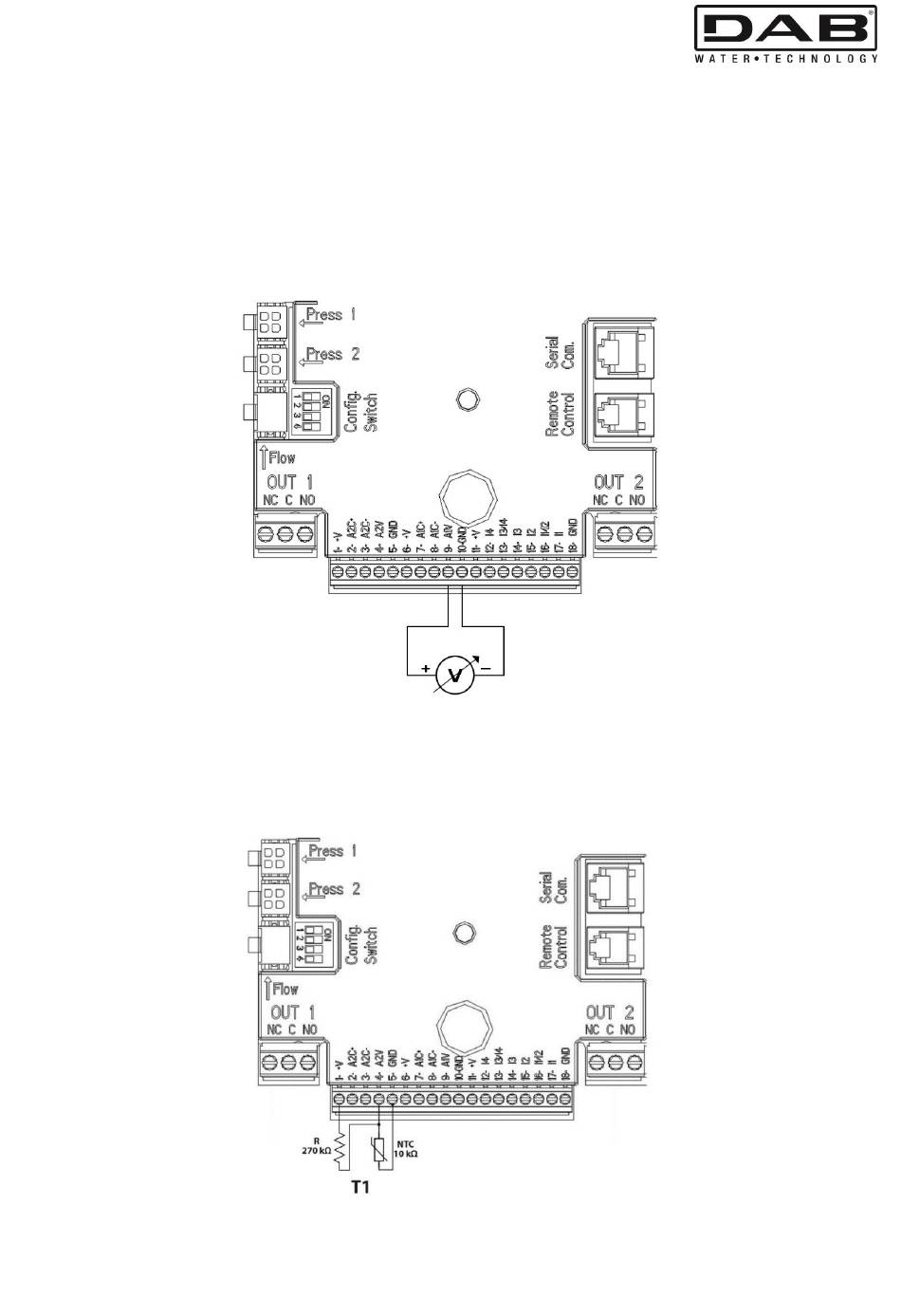

Obrázek 6: Příklad zapojení analogového vstupu
Obrázek 7: Propojení NTC čidla na měření teploty T1
