5.5.2
Αναλογική Είσοδος 0-10V
Στη βάση της κλέμμας 18 πόλων είναι τυπωμένοι οι ακροδέκτες της αναλογικής εισόδου 0-10V:
-
A1V (ακροδέκτης 9): Θετικός πόλος
-
GND (ακροδέκτης 10): Αρνητικός πόλος
-
A2V (ακροδέκτης 4): Θετικός πόλος
-
GND (ακροδέκτης 5): Αρνητικός πόλος
Η λειτουργία που είναι συσχετισμένη με την αναλογική σύνδεση 0-10V είναι η λειτουργία ρύθμισης της ταχύτητας περιστροφής
του κυκλοφορητή ανάλογα με την τάση της εισόδου 0-10V (παραπέμπουμε στην παρ. 7.1.3.και παρ. 9).
Η είσοδος A2V δεν είναι ενεργοποιημένη.
Παραπέμπουμε στο Σχήμα 6 για ένα παράδειγμα σύνδεσης.
ΣΗΜΑΝΤΙΚΟ: Η αναλογική είσοδος 0-10V είναι σε αμοιβαίο αποκλεισμό με τον αισθητήρα θερμοκρασίας T τύπου NTC που είναι
συνδεδεμένος στην κλέμμα 18 πόλων.
5.5.3
Σχεδιάγραμμα σύνδεσης NTC για τη μέτρηση της θερμοκρασίας του ρευστού (T και T1)
Για την εγκατάσταση των αισθητήρων θερμοκρασίας του ρευστού T και T1 συμβουλευθείτε τα παρακάτω σχεδιαγράμματα σύνδεσης,
βλέπε Εικόνα 7 και Εικόνα 8.

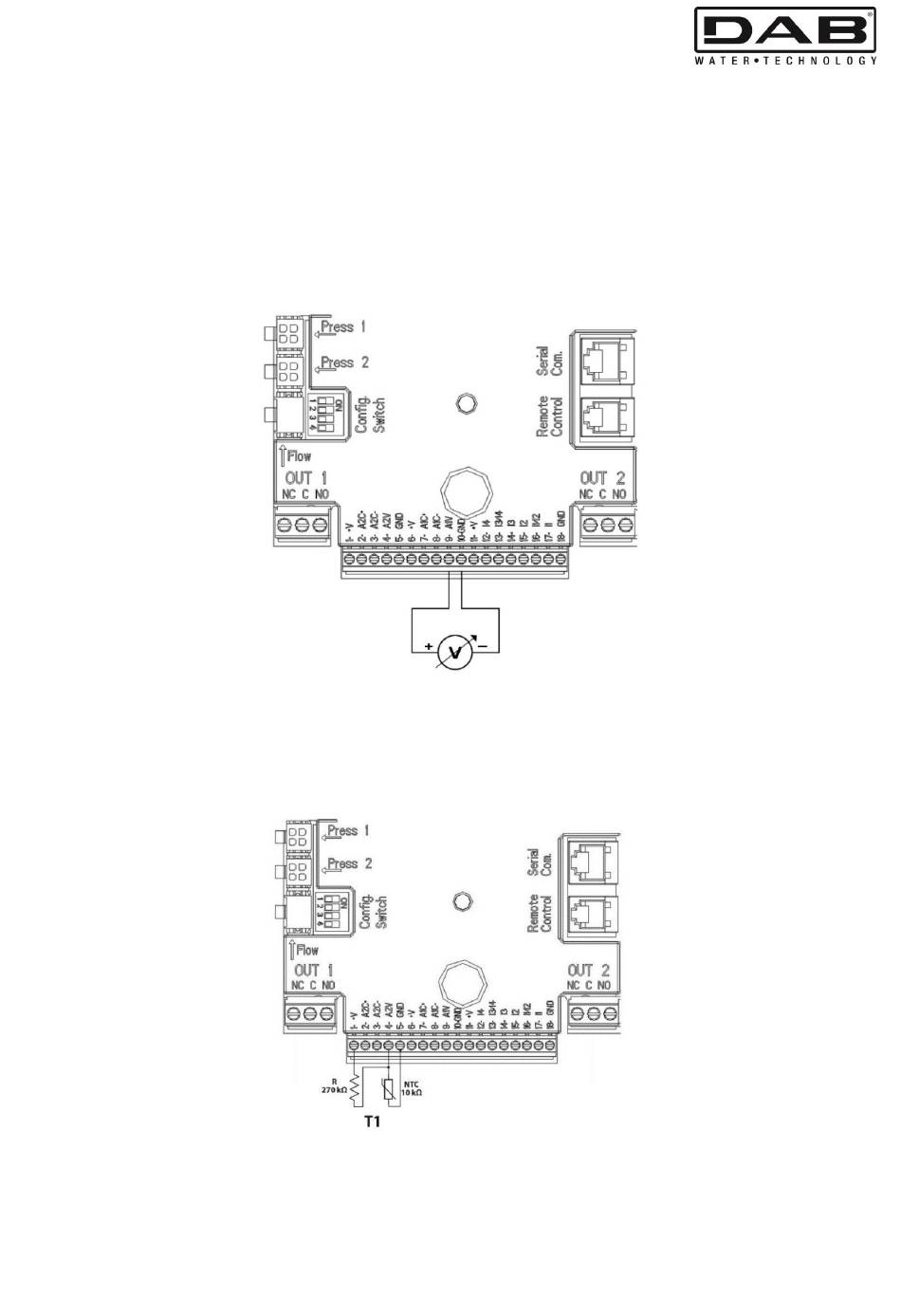

Σχήμα 6: Παράδειγμα Σύνδεσης Αναλογικής Εισόδου
Σχήμα 7: Σύνδεση αισθητήρα NTC για μέτρηση της θερμοκρασίας T1
