Xero Frame P/L
4 Utilisation
FR
4.1 Installation de tablette verre
Pour mettre en place les tablettes verres, procéder de la
façon suivante.
1

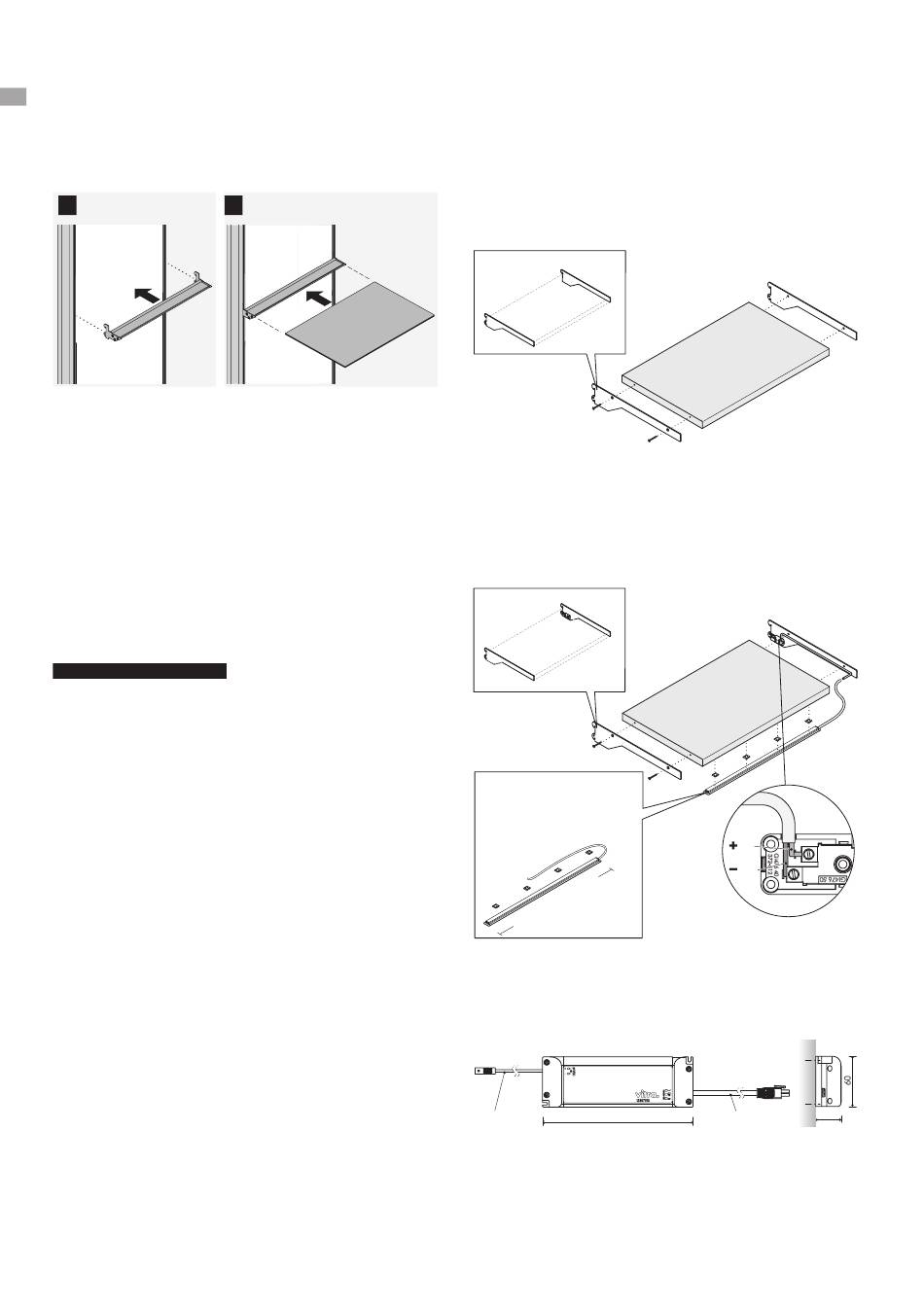

Fig. 5: Installation des tablettes verres
ATTENTION ! Le tablette verre est solidement fixé.
Il présente une légère montée (env. 2°).
5 Démontage et élimination
5.1 Démontage
1. Retirer la fiche secteur de la prise.
2. Démonter le convertisseur et le répartiteur de tension
(si présent).
5.2 Élimination des déchets
⚠ ATTENTION
Toute élimination incorrecte des éléments du
produit peut entraîner des dangers pour
l'environnement.
> Éliminer les éléments du produit dans le respect
de l'environnement ou les faire éliminer par des
entreprises de traitement des déchets
> Déposer au recyclage les éléments recyclables.
• Déposer au recyclage ou mettre au rebut les éléments
en métal.
• Déposer les matières plastiques au recyclage.
• Faire éliminer les composants électriques et
électroniques par une entreprise agréée de traitement
des déchets.
• Éliminer les autres composants en fonction de la
composition des matériaux.
12
1/2018 (FR)
2
6 Données techniques
6.1 Dimensions
Cotes pour tablettes bois
Les tablettes bois sont à construire soi-même
conformément au dessin n° 252-821. Celles-ci peuvent
être acquises auprès du fabricant.
349-182.07/.26/.07
Fig. 6: Cotes pour tablettes bois
Cotes pour tablettes bois éclairées
Les tablettes bois sont à construire soi-même
conformément au dessin n° 229-120. Celles-ci peuvent
être acquises auprès du fabricant.
349-065.12/.26/.07
332-420.05/.06 580 mm (3000K/6W)
332-421.05/.06 890 mm (3000K/10W)
332-422.05/.06 1140 mm (3000K/13W)
332-436.05/.06 580 mm (4000K/6W)
332-437.05/.06 890 mm (4000K/10W)
332-438.05/.06 1140 mm (4000K/13W)
580
890
1140
Fig. 7: Cotes pour tablettes bois éclairées
Dimensions du convertisseur, en fonction de la
puissance
L = 500
180
Fig. 8: Dimensions du convertisseur
v
red
blue
30
L = 200
