- Page 1 Xero Frame P/L INSTRUCTIONS DE MONTAGE ET D’UTILISATION...
-
Page 2: Table Des Matières
Xero Frame P/L La présente notice permet l’utilisation efficace et en toute Sommaire sécurité du produit « Xero Frame P/L ». 1 Sécurité ............3 Explication des symboles ........3 Cette notice fait partie intégrante du produit et doit être Utilisation conforme ..........3 conservée à... -
Page 3: Sécurité
1.1 explication des symboles 2.1 Vue d’ensemble Dans cette notice, les consignes de sécurité sont repré- Xero Frame P/L est un système de cadres pour zones sentées de la façon suivante. murales et centrales qui permet d’installer des supports de marchandises utilisés pour la présentation d’articles. -
Page 4: Alimentation En Tension
2.3 alimentation en tension 2.5 Product safety Le répartiteur 24 V permet l’alimentation de maximum Details of the electrified Xero Frame P/L: Power track 8 raccords avec 2 convertisseurs maximum de 75 W. with power supply integrated into the system sup- L’entrée de commutation permet l’utilisation d’un port profile. -
Page 5: Vue D'ensemble De L'installation Murale

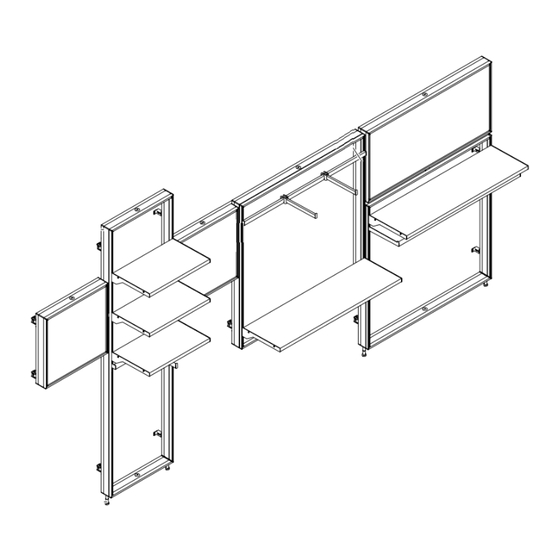

Xero Frame P/L 2.6 Vue d’ensemble de l’installation murale Cadre Xero Frame P/L Patin Ø 50 mm Kit de fixation murale pour cadre Jonction de cadre avec fixation murale Jonction de cadre 1/2018 (FR) -
Page 6: Vue D'ensemble De La Zone Centrale
Xero Frame P/L 2.7 Vue d’ensemble de la zone centrale Piètement pour gondole Pied en H pour gondole Kit de clips pour parois arrière en bois Cadre interchangeable pour cadres textiles imprimés 1/2018 (FR) -
Page 7: Montage
Xero Frame P/L 3 Montage • Expédier le produit uniquement dans son emballage d’origine. ⚠ AVERTISSEMENT • Tenir compte de toutes les indications marquées sur Si le montage n’est pas effectué dans les règles l’emballage. de l’art ou si la surface choisie ne peut pas sup- Élimination du matériel d’emballage... -
Page 8: Set De Câble De Connexion
Xero Frame P/L 3.5 Set de câble de connexion 3.6 montage des patins 3.7 montage les fixations muraux 3.7.1 Set de fixation murale 1. Positionnement du cadre. 2. Fixer le cadre au mur avec les fixations muraux. 1/2018 (FR) -
Page 9: Connexion Cadre Avec Supports Muraux
Xero Frame P/L 3.7.2 Connexion cadre avec supports muraux 1. Positionnement du cadre. 2. Fixer le cadre au mur avec les fixations muraux. 46-76 3.8 Jonction de cadre / fixation murale 1/2018 (FR) -
Page 10: Montage Des Pieds De Gondole
Xero Frame P/L 3.9 montage des pieds de gondole 3.10 montage d’un cadre interchangeable 1/2018 (FR) -
Page 11: Système De Connecteurs Vitra
Xero Frame P/L 3.11 Système de connecteurs Vitra ⚠ ATTENTION La puissance absorbée par les consommateurs électriques doit absolument être prise en compte ! La puissance absorbée maximale doit être de 10 % inférieure à la puissance nominale du convertisseur. Fonctionnement avec convertisseur 75 W En cas de montage mural du cadre, le raccordement électrique est nécessaire... -
Page 12: Utilisation
Xero Frame P/L 4 Utilisation 6 Données techniques 4.1 Installation de tablette verre 6.1 Dimensions Pour mettre en place les tablettes verres, procéder de la Cotes pour tablettes bois façon suivante. Les tablettes bois sont à construire soi-même conformément au dessin n° 252-821. Celles-ci peuvent être acquises auprès du fabricant. -
Page 13: Puissances De Raccordement
Xero Frame P/L 6.2 Puissances de raccordement Générales Donnée Valeur Unité Tension de fonctionnement 120 – 240 V Fréquence 50 – 60 Hz Tension nominale (SELV) 24 V Intensité nominale de l’alimentation, maximale Classe de protection côté réseau ; convertisseur 10 – 150 W Température du boîtier (convertis-... - Page 14 | retail@vitra.com...
