Montage
1.

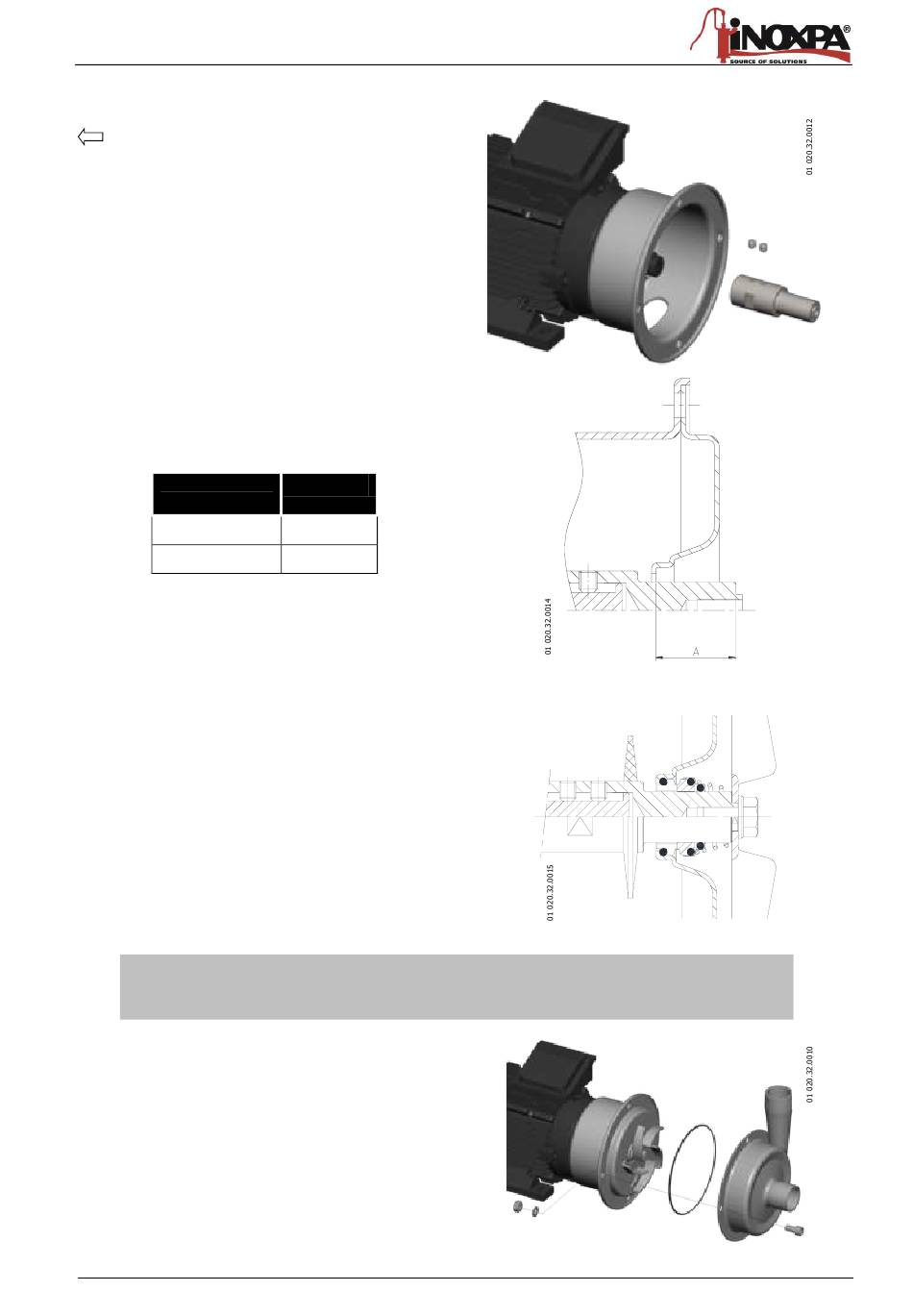

Montez l'axe (05) dans le moteur (93)
2.
À l'aide des goujons (55), fixer l'axe (05) au
moteur (93) en le laissant un peu lâche afin de
pouvoir aligner la roue (05) et le couvercle (03).
3.
Avec la main, tenir le couvercle (03) dans la
lanterne (04) et obtenir la position de montage
conformément à la mesure A.
Type de
pompe
EFI - 0 / 1
EFI - 2 / 3
4.
Serrer
fermement
soutiennent l'axe (05) au moteur (93) depuis la
fenêtre inférieure de la lanterne (04).
5.
Retirer le couvercle (03).
6.
Monter le pare-gouttes (82) dans l'axe (05).
7.
Placer la partie stationnaire du dispositif de
fermeture mécanique (08) dans le couvercle
(03).
8.
Monter le couvercle (03) dans la lanterne (04).
9.
Faire glisser la partie giratoire du dispositif de
fermeture mécanique (08) dans l'axe (05) et
placer la roue (02).
10. Fixer la roue (02) avec la vis (52A) et la rondelle
(53). Pour la EFI-3, la fixer avec la rondelle (35)
et l'écrou aveugle (54B).
ATTENTION ! Lors du montage de la nouvelle fermeture, prenez soin de monter les pièces et les
joints avec de l'eau savonneuse afin de faciliter leur glissement, tant sur la partie fixe dans le
couvercle que sur la partie giratoire sur la roue.
11. Placer le joint torique (80A) dans le couvercle
(03) en veillant à ce qu'il ne pivote pas.
12. Placer le corps (01) et le fixer à la lanterne (04)
à l'aide des vis, des écrous et des rondelles (51)
(53A) (54).
2015/01
A (mm.)
33
35
les
goujons
(55)
qui
