Installation
▶ Aligner le centre des tubes sur les robinets.

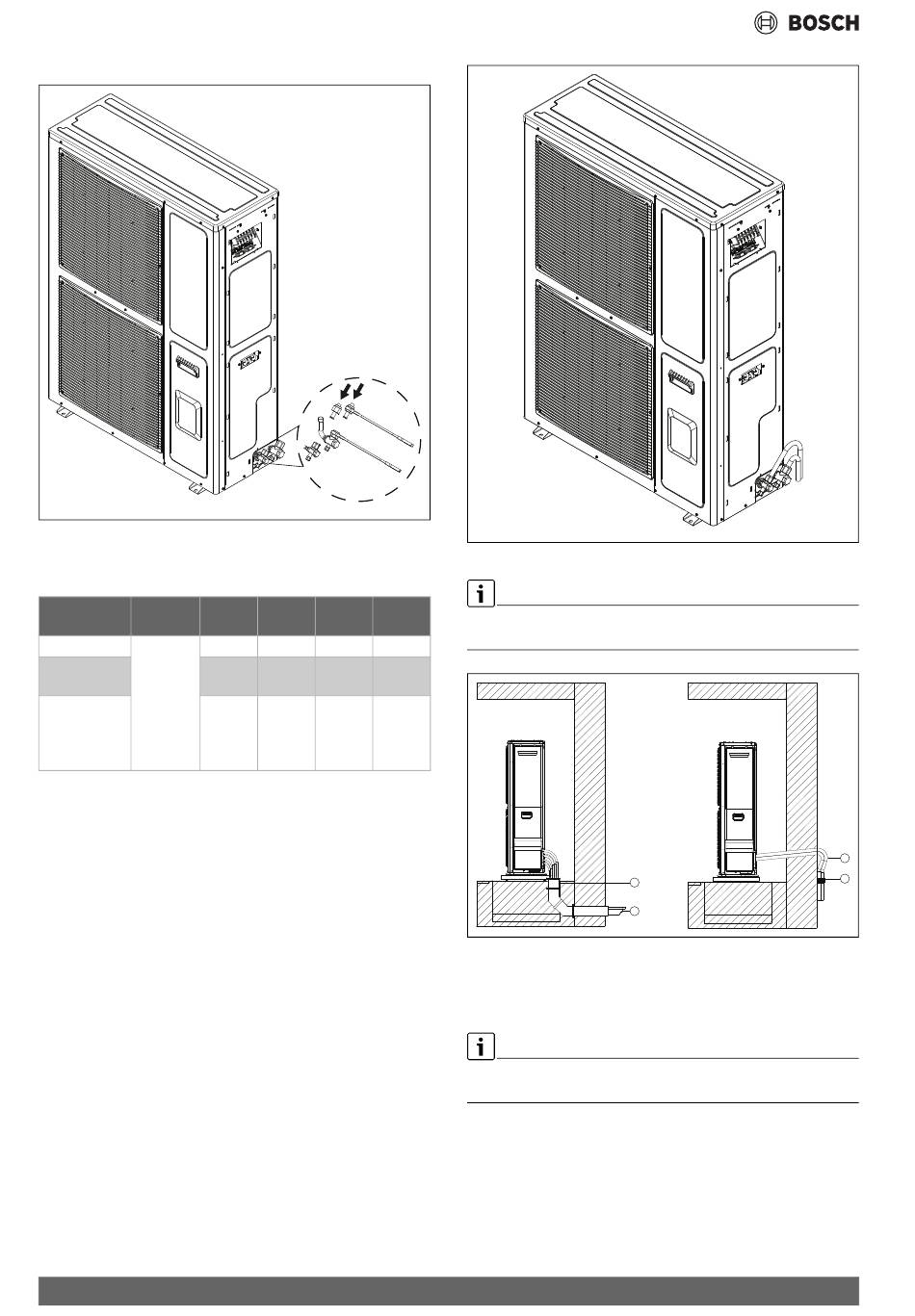

Fig. 13 Vissage
▶ Utiliser une clé dynamométrique pour serrer fermement les robinets,
conformément au tableau ci-dessous.
Taille du
1/4
tube
Écrous à sertir
13-18
Bouchon de
13-20
Couple
vanne
N.m
Capuchon du
11-13
point d'accès
de mainte-
nance
Tab. 7
12
0010036838-001
3/8
1/2
5/8
40-45
60-65
70-75
13-20
18-25
18-25
11-13
11-33
11-33
Fig. 14 Tubes raccordés à l'unité extérieure
Les conduites de réfrigérant ne doivent pas être directement en contact
les unes avec les autres ni avec le mur. Tous les tubes doivent être isolés.
1
2
Fig. 15 Raccordement de l'unité extérieure à l'unité intérieure
[1]
Tubes scellés
[2]
Tubes isolés
[3]
Collier de serrage avec revêtement EDPM
Les joints du tuyau de réfrigérant doivent se situer au niveau de la sur-
face. Les joints des tubes ne doivent pas être installés sous terre.
5.2.4
Contrôle de vide, de chargement et d'étanchéité
À ce stade, les raccordements de tube entre les unités extérieure et inté-
rieure doivent être finalisés. Par conséquent, l'air subsistant dans les
tuyaux de réfrigérant doit être purgé. Un contrôle d'étanchéité doit être
réalisé par la suite afin de détecter d'éventuelles fuites de gaz.
Les étapes de l'extraction et du contrôle d'étanchéité sont les suivantes :
Compress 3400i AWS – 6721825959 (2022/10)
0010036842-001
2
3
