Daikin FNA25A2VEB Guide De Référence Installateur page 41

FNA25~60A2VEB(9)
Climatiseurs système Split
4P550955-3C – 2020.12
d
b

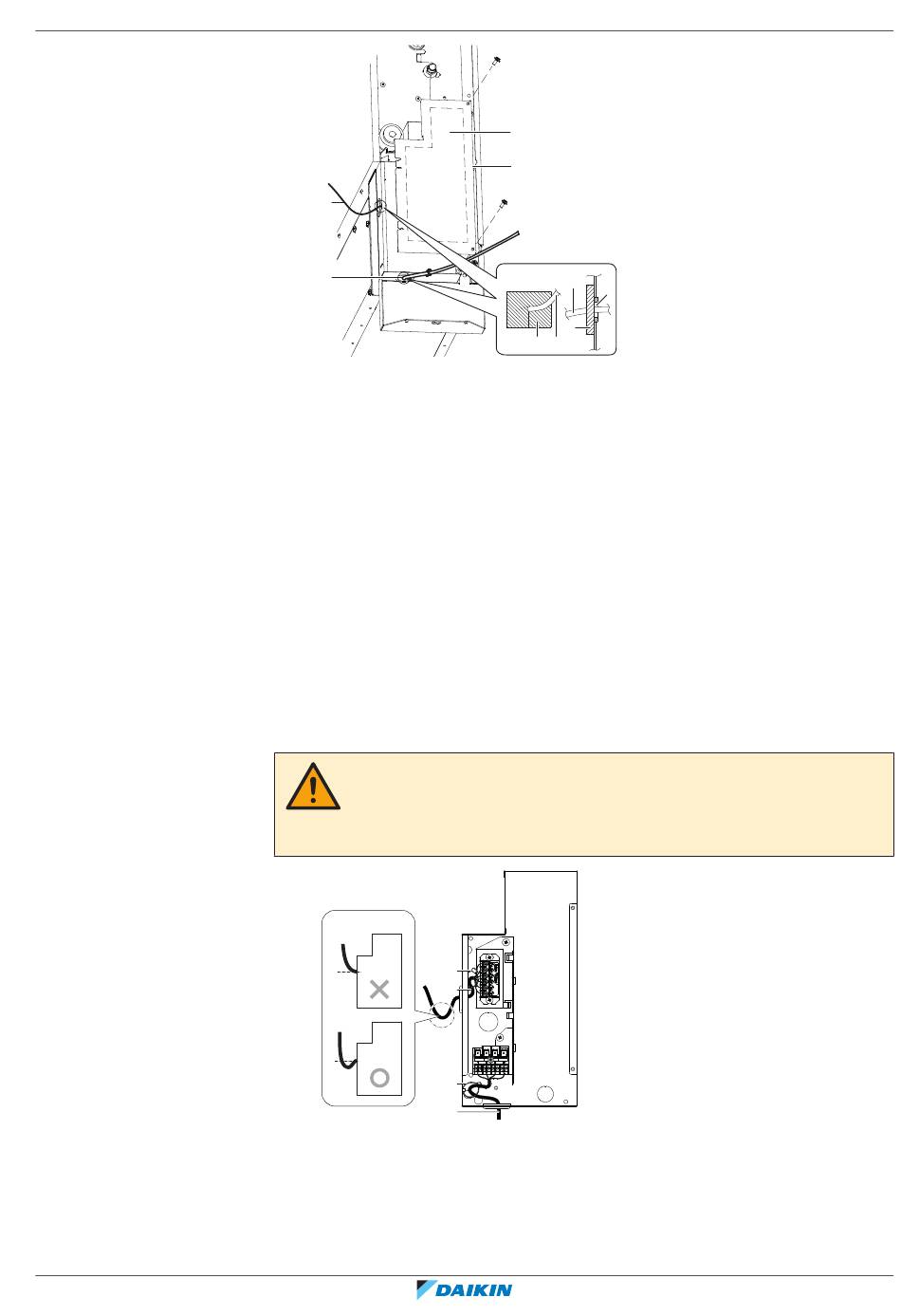

A Extérieur de l'unité
B Intérieur de l'unité
a Couvercle de la boîte de commande
b Connexion du câble d'interconnexion (avec mise à la terre)
c Schéma de câblage
d Connexion du câble d'interface utilisateur
e Matériau d'étanchéité (accessoire)
f Ouverture pour les câbles
g Câble
2 Câble d'interface utilisateur: Acheminez le câblage par le cadre, branchez le
câble au bornier et fixez le câble avec un attache-câble.
3 Câble d'interconnexion (intérieur↔extérieur): Acheminez le câblage par le
cadre, branchez le câble au bornier (assurez-vous que les numéros
correspondent aux numéros sur l'unité extérieure, puis branchez le fil de
terre), et fixez le câble avec un attache-câble.
4 Enveloppez les câbles de matériau isolant (accessoire) afin d'éviter que l'eau
n'entre dans l'unité. Scellez tous les trous pour éviter que les petits animaux
n'entrent dans le système.
AVERTISSEMENT
Prenez des mesures adaptées afin que l'unité ne puisse pas être utilisée comme abri
par les petits animaux. Les petits animaux qui entrent en contact avec des pièces
électriques peuvent provoquer des dysfonctionnements, de la fumée ou un incendie.
c
b
c
a
A Carte de circuits imprimés interne (ensemble)
a Câblage d'alimentation et de mise à la terre
b Câblage de transmission et d'interface utilisateur
c Attaches
X Non permis
O Autorisé
5 Remontez le couvercle d'entretien.
c
a
g
f
e
e g
A B
A
6 Installation
|
Guide de référence installateur
41
