FNA25~60A2VEB(9)
Climatiseurs système Split
4P550955-3C – 2020.12
A Vue du dessous
B Vue latérale
a Grille de protection
b Pied
1 Dans le cas de l'aspiration par le fond, retirez le filtre à air.
2 Retirez les 4 vis (2 de chaque côté) qui maintiennent les deux pieds au bas de
l'unité.
3 Retirez les 2 vis (1 de chaque côté) sur le côté de l'unité.
4 Dans le cas de l'aspiration par le fond, remettez le filtre.
5 Dans le cas de l'aspiration par l'avant, remontez les 2 vis sur le côté de l'unité.
▪ Installez le couvercle d'aspiration et le filtre à air (accessoire)
6 Dans le cas de l'aspiration par l'avant, retirez la grille de protection et le
couvercle d'aspiration par l'avant.
A
a
b
7×

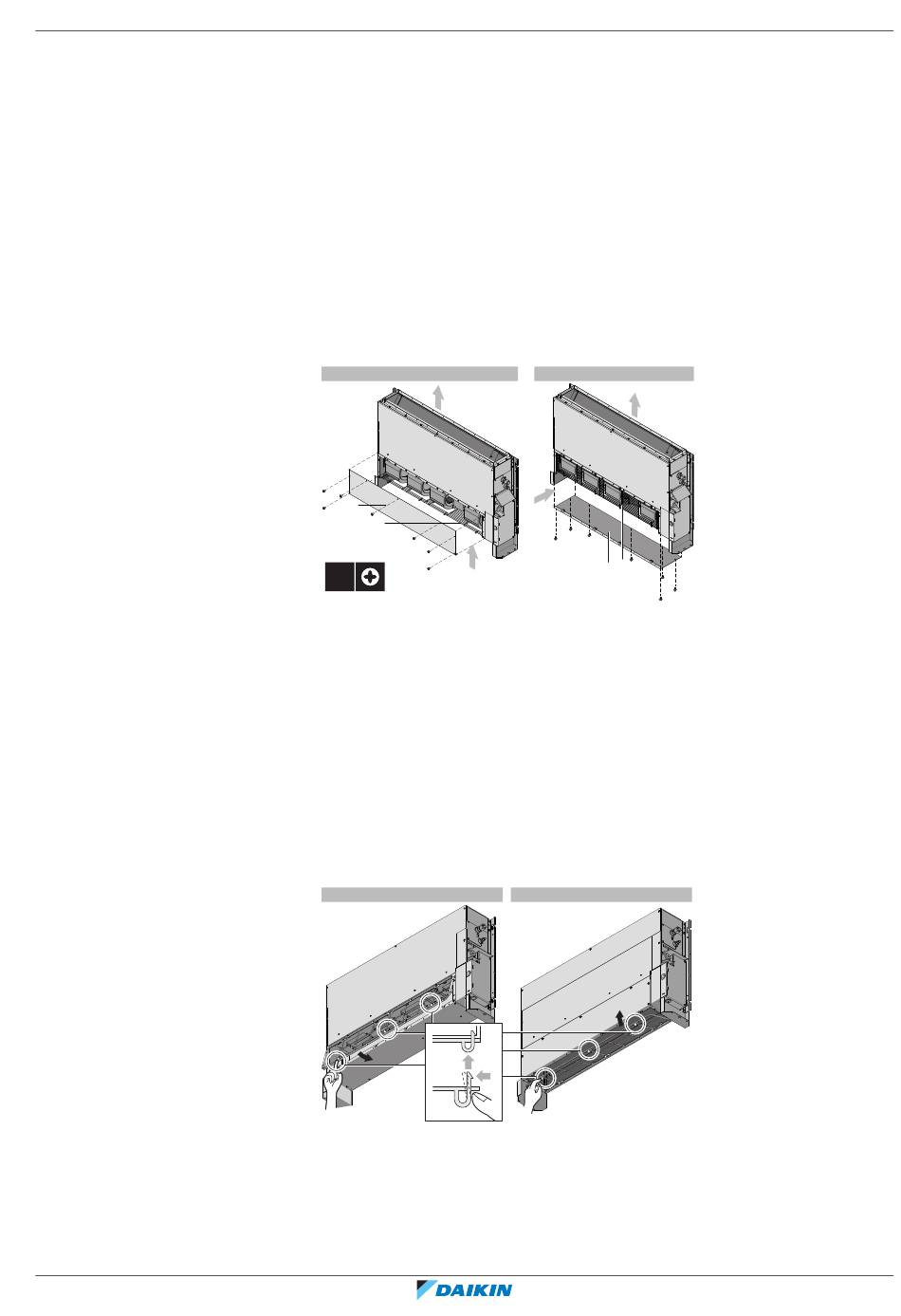

A Enlèvement du couvercle d'aspiration
B Repose du couvercle d'aspiration
a Couvercle d'aspiration
b Grille de protection
c Entrée d'air
d Sortie d'air
7 Retirez un pied du côté opposé du boîtier de composants électroniques.
8 Remettez le couvercle d'aspiration déposé au bas.
9 Fixez la grille de protection à l'avant.
10 Refixez le pied si nécessaire.
11 Fixez le filtre à air (accessoire) en appuyant sur les crochets (2 crochets pour le
type 25+35, 3 crochets pour le type 50+60).
A
b
A Aspiration avant
B Aspiration par le bas
a Unité principale
b Filtre
▪ Installez l'unité de manière temporaire.
12 Fixez le support de suspension au boulon de suspension.
B
c
d
d a
B
a
2
1
6 Installation
|
c
b
Guide de référence installateur
