FNA25~60A2VEB(9)
Climatiseurs système Split
4P550955-3C – 2020.12
ATTENTION
▪
Assurez-vous que l'installation du conduit NE dépasse PAS la plage de réglage de
la pression statique externe de l'unité. Reportez-vous à la fiche de données
technique de votre modèle pour la plage de réglages.
▪
Veillez à installer le conduit de toile de façon à ce que les vibrations ne soient PAS
transmises au conduit ou au plafond. Utilisez un matériau insonorisant (matériau
isolant) pour la doublure du conduit et appliquez du caoutchouc antivibratoire
sur les boulons de suspension.
▪
Lors du soudage, veillez à NE PAS éclabousser le bac de vidange ou le filtre à air.
▪
Si le conduit métallique traverse une natte métallique, un treillis ou une plaque
métallique de la structure en bois, séparez électriquement le conduit et le mur.
▪
Installez la grille de sortie dans une position où le flux d'air n'entrera pas en
contact direct avec des personnes.
▪
N'utilisez PAS de ventilateurs d'appoint dans le conduit. Utilisez la fonction pour
régler automatiquement le débit du ventilateur. Pour le réglage, reportez-vous au
manuel d'installation de l'interface utilisateur utilisée.
Le conduit doit être fourni sur place.

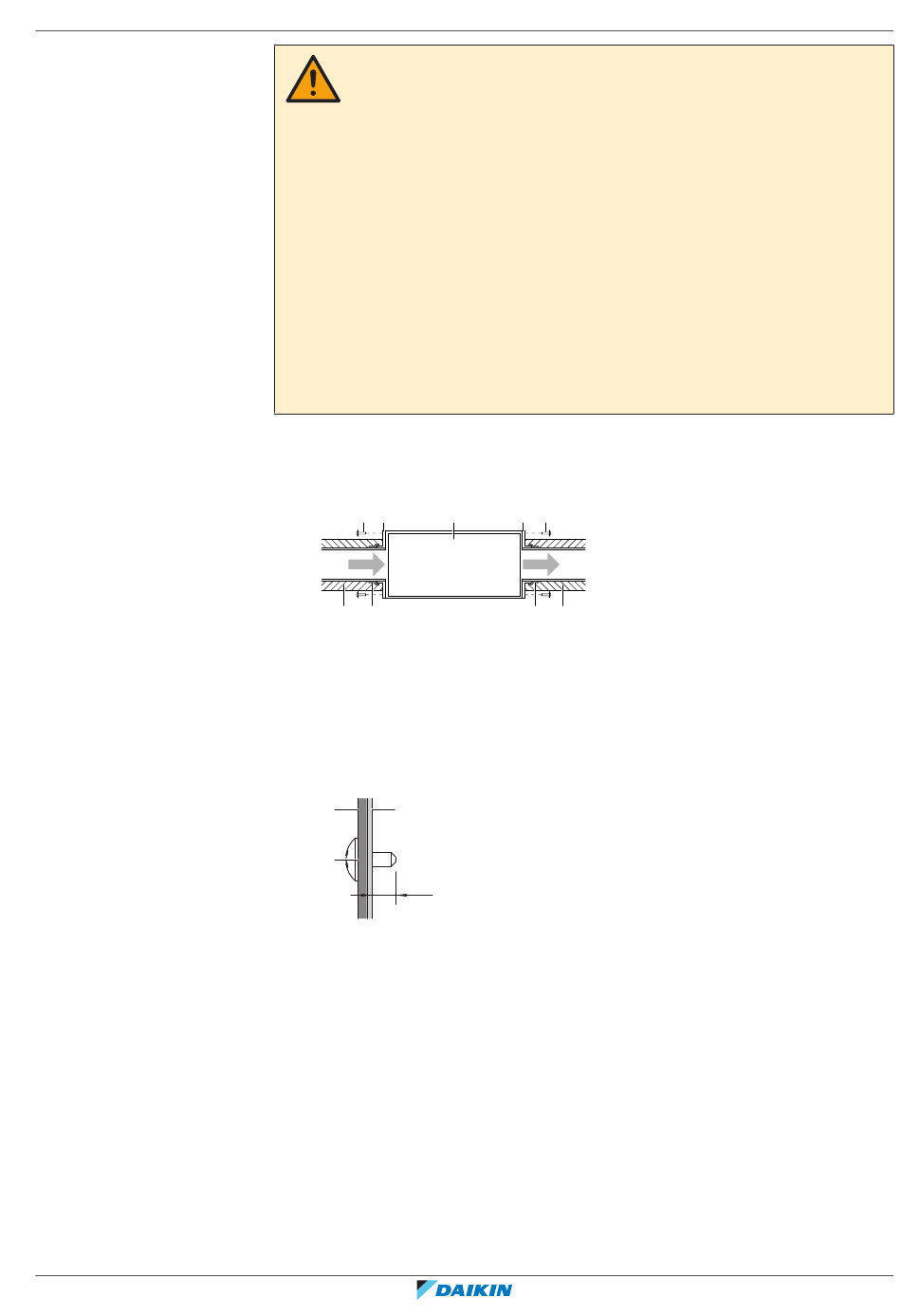

▪ Côté entrée d'air. Fixez le conduit et la bride côté admission (non fourni). Pour
raccorder la bride, utilisez 7 vis accessoires.
a b
d e
a Vis de connexion (accessoire)
b Flasque (non fourni)
c Unité principale
d Isolation (non fournie)
e Ruban d'alu (non fourni)
▪ Vis de fixation. Lors de la pose d'une gaine d'entrée d'air, sélectionnez des vis de
fixation qui ressortiront de 5 mm à l'intérieur de la bride pour protéger le filtre à
air des dégâts pendant la maintenance du filtre.
a b
c
5 mm
a Conduit d'entrée d'air
b A l'intérieur de la bride
c Vis de fixation
▪ Filtre. Veillez à attacher le filtre à air à l'intérieur du passage d'air côté admission.
Utilisez un filtre à air dont l'efficacité de filtrage est ≥50% (technique
gravimétrique). Le filtre inclus n'est utilisé lorsque le conduit d'entrée est fixé.
▪ Côté sortie d'air. Connectez le conduit en fonction de la dimension intérieure de
la bride côté sortie.
▪ Fuites d'air. Entourez la bande d'aluminium autour de la bride côté entrée et du
raccord de conduit. Assurez-vous qu'il n'y a pas de fuite d'air à aucune autre
connexion.
▪ Isolation. Isolez le conduit pour éviter la formation de condensation. Utilisez de
la laine de verre ou de la mousse de polyéthylène de 25 mm d'épaisseur.
c b a
e d
6 Installation
|
Guide de référence installateur
31
