Entretien

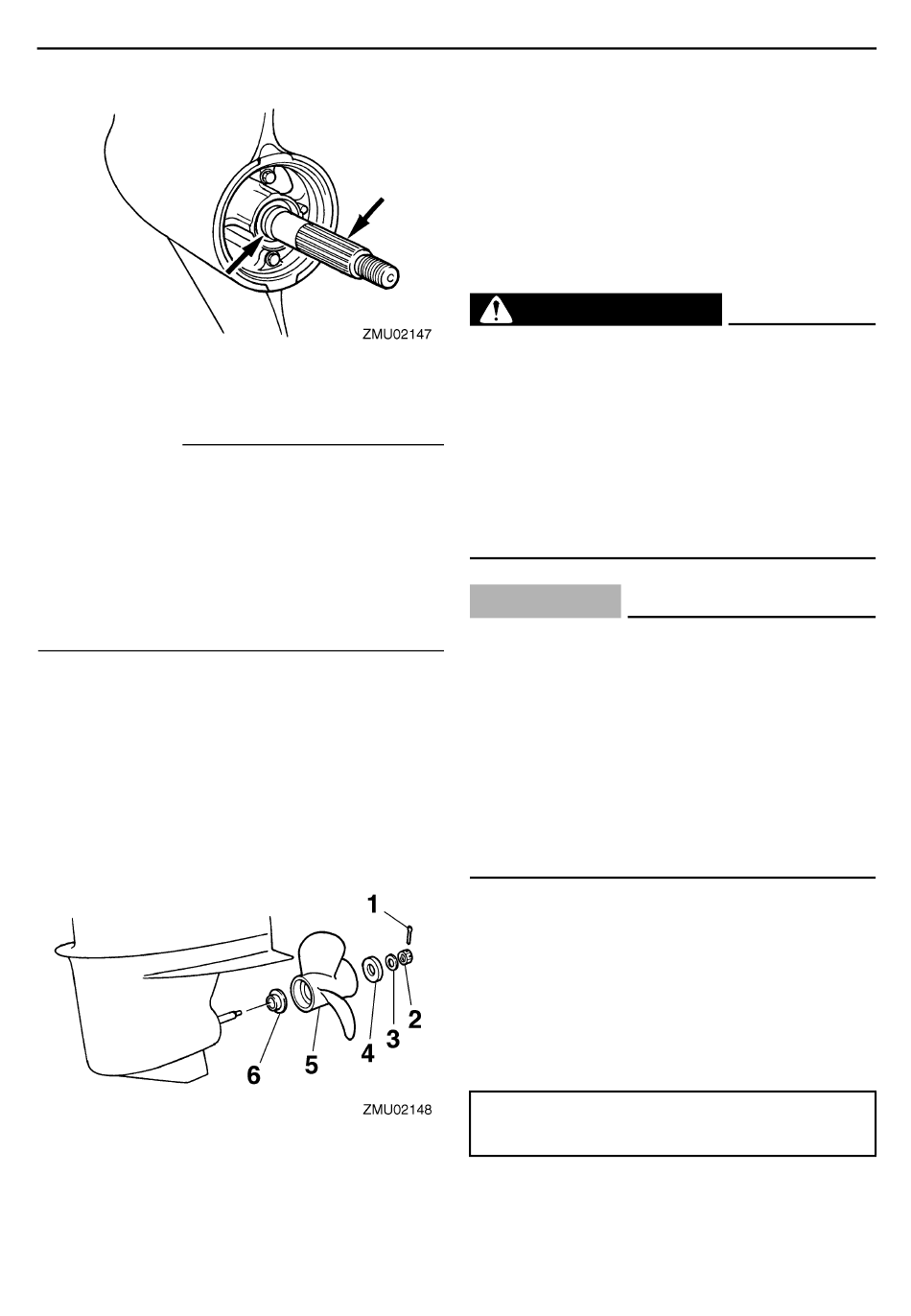

Contrôlez si le joint SPI de l'arbre d'hélice
G
n'est pas endommagé.
REMARQUE:
Si équipé d'une goupille de cisaillement : la
goupille de cisaillement est conçue pour se
briser si l'hélice heurte un obstacle dur sous
l'eau afin de protéger l'hélice et son méca-
nisme d'entraînement. L'hélice tourne alors li-
brement sur son axe. Si cela se produit, la
goupille de cisaillement doit être remplacée.
FMU30660
Dépose de l'hélice
FMU29194
Modèles à cannelures
1.
Redressez la goupille fendue et extrayez-
la à l'aide d'une pince.
2.
Déposez l'écrou d'hélice, la rondelle et
l'entretoise (si équipé).
1. Goupille fendue
2. Ecrou d'hélice
3. Rondelle
4. Entretoise
63
5. Hélice
6. Rondelle de poussée
3.
Déposez l'hélice et la rondelle de pous-
sée.
FMU30670
Installation de l'hélice
FMU29242
Modèles à cannelures
FWM00770
AVERTISSEMENT
Sur les modèles à rotation inversée,
veillez à utiliser une hélice prévue pour
une rotation dans le sens antihoraire. Ces
hélices sont identifiées par la lettre "L"
derrière l'indication de la taille apposée
sur l'hélice. Le bateau risque sinon de par-
tir dans la direction opposée à celle dési-
rée.
FCM00340
ATTENTION:
Installez la rondelle de poussée avant
G
d'installer l'hélice, car vous risquez si-
non d'endommager le carter inférieur et
le moyeu de l'hélice.
Veillez à utiliser une nouvelle goupille
G
fendue et à en replier correctement les
extrémités. L'hélice risque sinon de
s'enlever en cours d'utilisation et d'être
perdue.
1.
Appliquez de la Yamaha marine grease
ou une graisse anticorrosion sur l'arbre
d'hélice.
2.
Installez la rondelle de poussée et l'hélice
sur l'arbre d'hélice.
3.
Installez l'entretoise et la rondelle. Serrez
l'écrou de l'hélice au couple spécifié.
Couple de serrage de l'écrou d'hélice :
55.0 Nm (40.6 ft-lb) (5.61 kgf-m)
