7 INSTALLATION
Directive UE 89/336/EEC
Afin de respecter les exigences de la directive EC/89/336/
EEC relatives à la compatibilité électromagnétique, ce
produit ne doit pas être utilisé dans un environnement non
industriel.
Protection Environnementale
Cet instrument ne contient aucune substance nocive pour
l'environnement. Toutefois cet appareil contient une petite
pile au lithium. Celle-ci peut être changée en respectant
les consignes pour le respect de l'environnement. Cette
pile doit être considérée comme un déchet reciciable
suivant la législation environnementale.

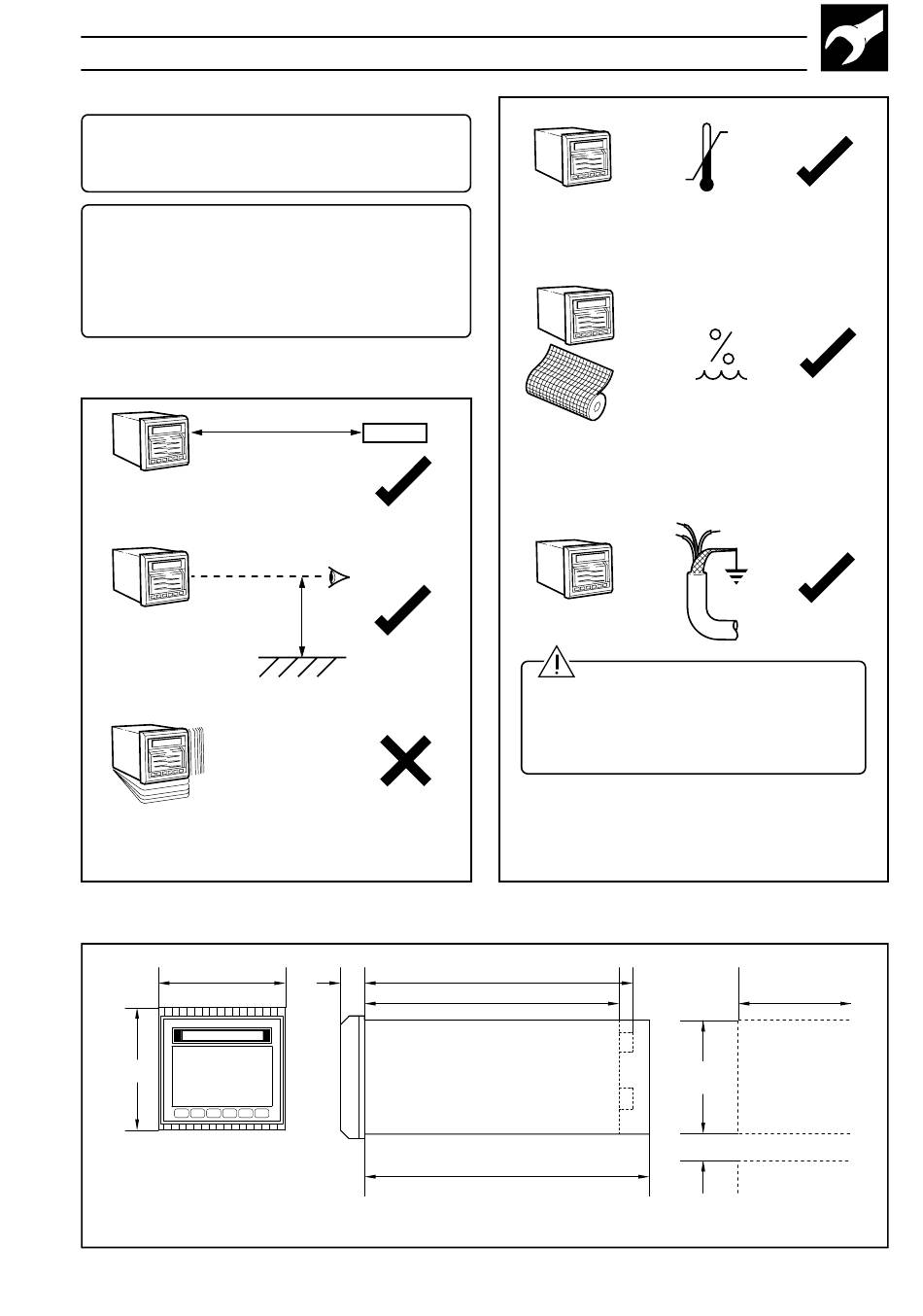

7.1 Localisation – Figs. 7.1 et 7.2
minimale
A – À proximité du système de détection
B – À hauteur des yeux
C – À l'abri des vibrations
Fig. 7.1 Conditions générales
7.2 Mise en place – Figs. 7.3 et 7.4
144
144
Dimensions en millimètres
Distance
Capteur
21
Fig. 7.3 Dimensions hors-tout
A – Dans la plage de température spécifiée
Humidité relative : 0 à 95 %
Humidité relative : 0 à 80 %
B – Dans la plage d'humidité spécifiée
+
Attention. Choisir un emplacement hors
de portée de champs magnétiques et électriques
importants. Si cette condition ne peut être
respectée,
notamment
d'émetteurs-récepteurs, l'emploi de câbles blindés
sous gaine métallique reliée à la masse est exigé.
C – Câbles blindés recommandés
Fig. 7.2 Conditions ambiantes
230
222
260
50°C
maxi
0°C
mini
en
cas
d'utilisation
+0,8
138
–0,0
Découpe
dans
+0,8
138
–0,0
tableau
30
81
