Procedura di montaggio SAFECDR4-CDR8 (fig. 5)
• In base alla necessità d'impianto individuare i punti di fissaggio a muro;
- utilizzando la dima predisposta all'interno dell'imballaggio tracciare i punti per i fori di fissaggio a muro
a seconda delle dimensioni del SAFECDR4-CDR8 riportate in figura 1;
- rimuovere la vite di bloccaggio coperchio
- ruotare il coperchio verso l'alto
- utilizzando un trapano con punta da Ø 5 mm effettuare i fori sui punti marcati
- fissare la base
a muro utilizzando le viti e Fisher
5
- impostare tutti i DIP-SWITCH a OFF sia sul ricevitore sia sul proiettore;
- inserire il cavo pannello solare

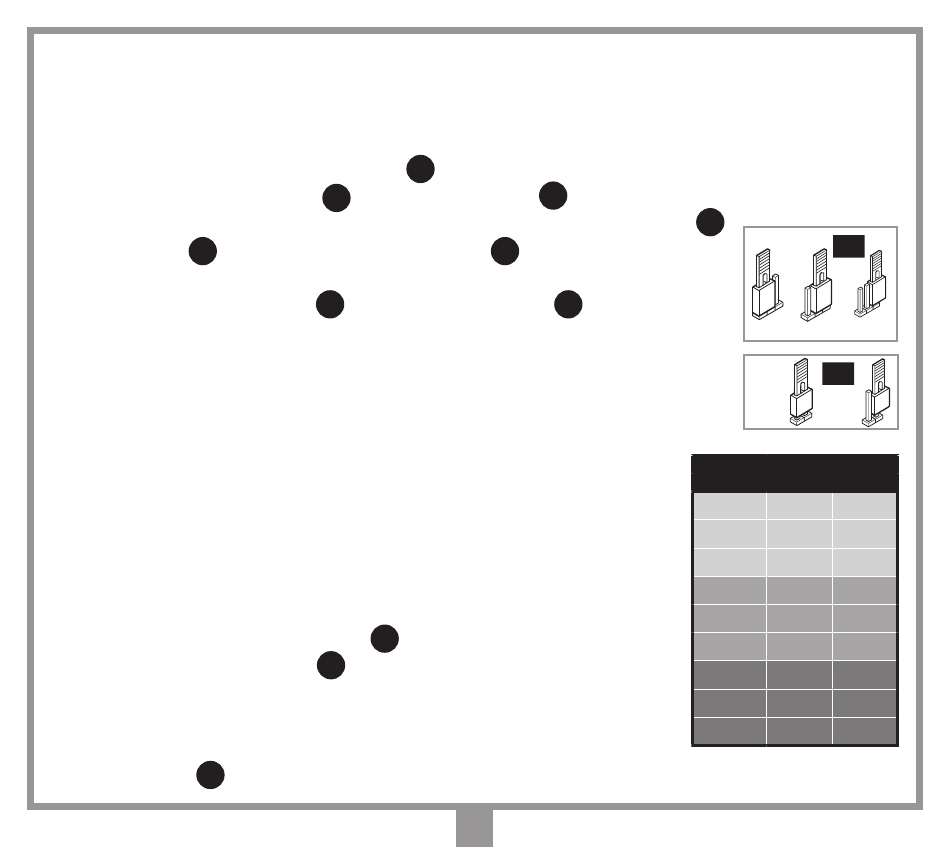

Centratura SAFECDR4-CDR8 (fig. 6, 7, 8)
• Alimentati le fotocellule risulterà: sul proiettore led rosso spento e sul ricevitore led
rosso acceso con fotocellula non centrata o spento con fotocellula centrata.
• Selezionare il livello di sensibilità adeguata alla distanza tra proiettore e ricevitore:
- sensibilità alta H = 8 - 10 m (jumper J2 in posizione 1);
- sensibilità media M = 4 - 8 m (jumper J2 in posizione 2);
- sensibilità bassa L = 0 - 4 m (jumper J2 in posizione 3).
• Inserire il Jumper "J1", accesso alla procedura di centratura, in posizione "1"
• Seguire la centratura nel modo seguente:
- inserire i puntali di un tester (2 Vdc fondoscala) nelle apposite zone di prova
(test point) rispettando l'esatta polarità, come da contrassegni sulla scheda
(TP fig. 8), e togliendo il ferma puntali
- allentare leggermente le 2 viti
modo da ottenere sul tester la lettura massima considerando
come riferimento i valori riportati in tabella ( i valori sono puramente indicativi
e dipendono dalle condizioni atmosferiche).
• Riavvitare le viti
d
verificando il mantenimento della centratura e inserire il Jumper "J1" in posizione "2".
1
;
e separarlo dalla base
2
6
ed il cavo
pacco batteria
a
c
se necessario;
d
se necessario e centrare le ottiche in
5
;
3
;
(fig.6).
b
4
;
J2
POS 3
POS 1
POS 2
J1
POS 1
POS 2
Sensibilità Distanza Tensione
(m)
(V)
H
8
0,9
H
10
0,8
H
12
0,7
M
4
1,0
M
6
0,8
M
8
0,7
L
2
1,0
L
3
0,9
L
4
0,8
