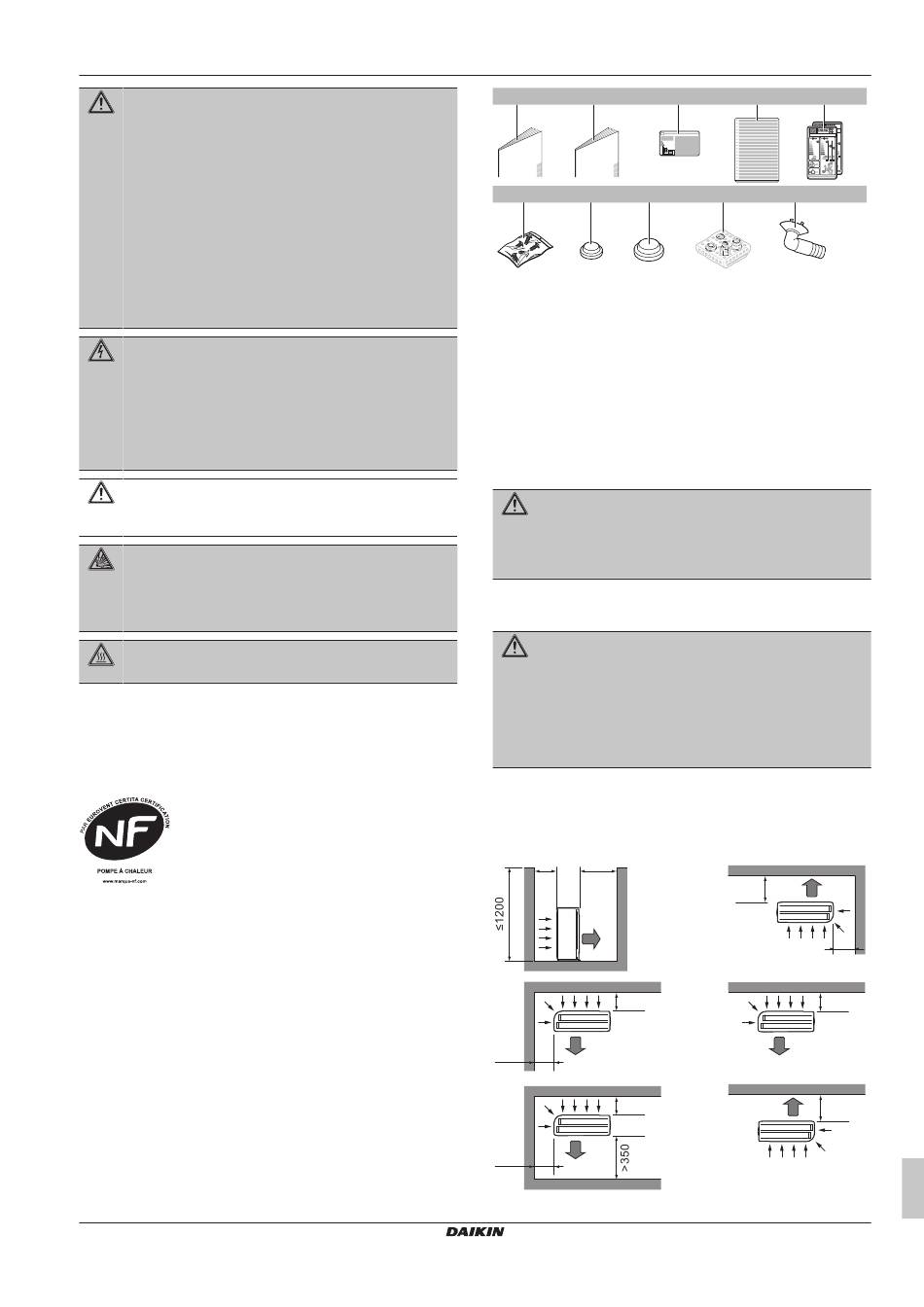

AVERTISSEMENT
▪ Avant d'exécuter une opération de maintenance ou une
réparation, il faut TOUJOURS mettre le disjoncteur à
l'arrêt sur le panneau d'alimentation, retirer les fusibles,
puis ouvrir les dispositifs de protection de l'unité.
▪ Ne PAS toucher les parties sous tension pendant 10
minutes une fois que l'alimentation électrique est
coupée en raison du risque de haute tension.
▪ A noter que certaines parties de la boîte de
composants électriques sont chaudes.
▪ Veillez à ne PAS toucher de partie conductrice.
▪ NE rincez PAS l'unité. Cela peut entraîner des
décharges électriques ou des incendies.
DANGER: RISQUE D'ÉLECTROCUTION
▪ Utilisez ce compresseur uniquement sur un système
relié à la terre.
▪ Mettez le compresseur hors tension avant son
entretien.
▪ Remettez le couvercle du coffret électrique et le
couvercle de service après l'entretien.
MISE EN GARDE
Portez TOUJOURS des lunettes de sécurité et des gants
de protection.
DANGER: RISQUE D'EXPLOSION
▪ Utilisez un coupe-tube pour retirer le compresseur.
▪ N'utilisez PAS de chalumeau.
▪ N'utilisez que des réfrigérants et lubrifiants approuvés.
DANGER: RISQUE DE BRÛLURE
NE touchez PAS le compresseur avec les mains nues.
3
A propos du carton
3.1
Unité extérieure
▪ La marque "NF Pompe à Chaleur" est une marque de qualité pour
les pompes à chaleur. Elle prouve que les performances et la
qualité de l'unité sont conformes aux critères énoncés dans le
référentiel de certification NF414.
▪ Toutes les combinaisons d'unités intérieures avec cette unité
extérieure ne peuvent pas bénéficier des avantages de la "NF
PAC". Pour trouver les combinaisons exactes répondant à cette
marque, reportez-vous à la documentation commerciale (site
internet http://www.daikin.fr) ou contacter votre revendeur local.
3.1.1
Retrait des accessoires de l'unité
extérieure
Assurez-vous d'avoir tous les accessoires suivants livrés avec
l'unité:
2MXM-A9, 3MXM-A9, 4MXM-A9, 5MXM-A9
Série Split R32
3P600450-9V – 2022.09
a
b
1×
1×
f
g
h
1×
6×
3×
a
Manuel d'installation de l'unité extérieure
b
Consignes de sécurité générales
c
Etiquette de gaz à effet de serre fluorés
d
Etiquette multilingue de gaz à effet de serre fluorés
e
Etiquette énergétique
f
Sachet de vis. Les vis serviront à fixer les bandes
d'ancrage des fils électriques.
g
Bouchon de purge (petit)
h
Bouchon de purge (grand)
i
Réducteur
j
Douille de purge
4
Installation de l'unité
AVERTISSEMENT
L'installation sera effectuée par un installateur, le choix des
matériaux et l'installation seront conformes à la législation
en vigueur. La norme applicable en Europe est la norme
EN378.
4.1
Préparation du lieu d'installation
AVERTISSEMENT
Pour éviter des dommages mécaniques, l'appareil sera
stocké dans une pièce bien ventilée sans sources
d'allumage fonctionnant en permanence (par ex.: flammes
nues, un appareil fonctionnant au gaz ou un chauffage
électrique). Les dimensions de la pièce doivent être
conformes à celles spécifiées dans les Précautions
générales de sécurité.
4.1.1
Exigences pour le lieu d'installation de
l'unité extérieure
Prenez les directives suivantes en compte en matière d'espacement:
>100
>350
b
a
b
>100
a
>50
b
>100
a
>50
a
Sortie d'air
3 A propos du carton
c
d
e
1×
1×
2×
i
j
1×
1×
a
>350
b
>50
b
>100
a
a
>350
b
(mm)
Manuel d'installation
13
