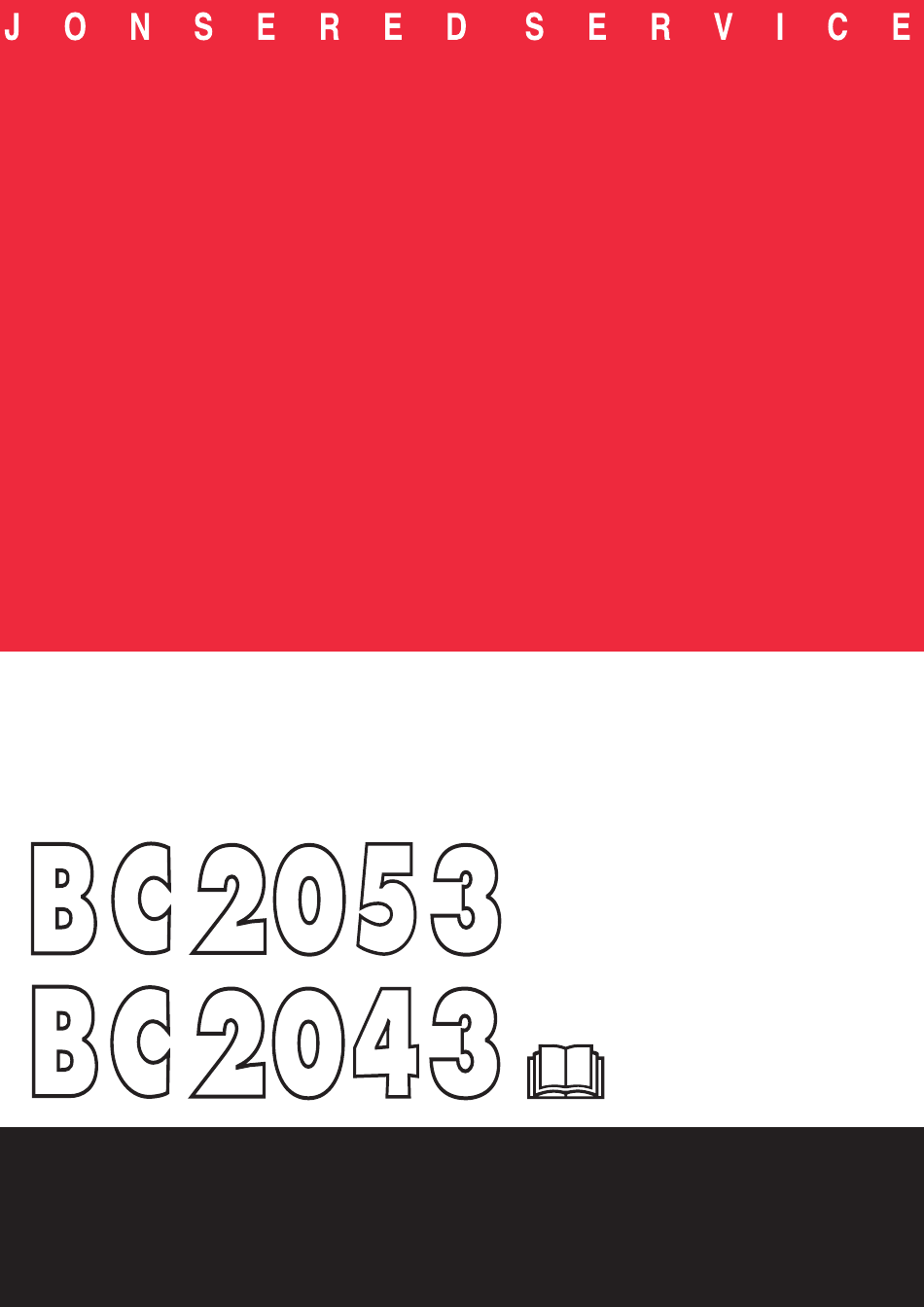

- Page 1 Manuel d’utilisation Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine. BC2043 BC2053...
-
Page 2: Explication Des Symboles
EXPLICATION DES SYMBOLES Symboles Destiné uniquement à des équipements de coupe flexibles et non métalliques, c’est-à- dire les têtes de désherbage avec fil. AVERTISSEMENT! Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures Émissions sonores dans l’environnement graves, voire mortelles pour l’utilisateur ou... -
Page 3: Table Des Matières
SOMMAIRE Sommaire Contrôler les points suivants avant la mise en marche: EXPLICATION DES SYMBOLES Symboles ..............Lire attentivement le manuel d’utilisation. SOMMAIRE Sommaire ..............AVERTISSEMENT! Une exposition prolongée Contrôler les points suivants avant la mise en marche: au bruit risque de causer des lésions INTRODUCTION auditives permanentes. -
Page 4: Introduction
En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire. Bonne chance avec votre nouveau produit Jonsered! Jonsered travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis. -
Page 5: Quels Sont Les Composants
QUELS SONT LES COMPOSANTS? Quels sont les composants? 1 Tête de désherbage 17 Pompe à carburant 2 Renvoi d’angle 18 Carter de filtre à air 3 Ravitaillement en lubrifiant, renvoi d’angle 19 Réservoir d’essence 4 Coupe-fil 20 Poignée de lanceur 5 Protection pour l’équipement de coupe 21 Dispositif de protection pour le transport 6 Extension de protection... -
Page 6: Instructions Générales De Sécurité
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Important! Équipement de protection personnelle IMPORTANT! La machine est conçue uniquement pour le désherbage. IMPORTANT! Les seuls accessoires pouvant utiliser le moteur comme Utilisés de manière négligente ou erronée, les source motrice sont les équipements de coupe que nous débroussailleuses et les coupe-herbes peuvent devenir des recommandons au chapitre Caractéristiques techniques. -
Page 7: Équipement De Sécurité De La Machine
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Blocage de l’accélération BOTTES Utiliser des bottes avec coquille en acier et semelle Le blocage de l’accélération a pour but d’empêcher toute antidérapante accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (= en tenant celle-ci), la commande de l’accélération (B) se trouve libérée. -
Page 8: Système Anti-Vibrations
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Système anti-vibrations l’équipement de coupe tourne lorsque l’accélérateur est au régime de ralenti, contrôler le réglage du ralenti du La machine est équipée d’un système anti-vibrations conçu carburateur. Voir le chapitre Entretien. pour assurer une utilisation aussi confortable que possible. L’utilisation d’un fil mal enroulé... -
Page 9: Contre-Écrou
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Silencieux Si le silencieux comporte une grille antiflamme, la nettoyer régulièrement. Une grille colmatée résulte en un Le silencieux est conçu pour réduire au maximum le niveau échauffement du moteur pouvant donner lieu à de graves sonore et détourner les gaz d’échappement loin de avaries du moteur. -
Page 10: Équipement De Coupe
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Équipement de coupe Maintenir les dents de la lame correctement affûtées! Suivre nos instructions et utiliser le calibre d’affûtage recommandé. Une lame mal affûtée ou endommagée augmente les risques Cette section explique comment, grâce à l’utilisation du bon d’accident. -
Page 11: Tête De Désherbage
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Tête de désherbage IMPORTANT! Veiller à ce que le fil du coupe-herbe soit toujours enroulé de manière serrée et régulière autour du tambour, autrement la machine produit des vibrations dangereuses pour la santé. • N’utiliser que les têtes de désherbage et les fils recommandés. -
Page 12: Montage
MONTAGE Mise en place du corps principal 2 Insérer le câble de la commande des gaz (A) à travers la console du carburateur (B), puis vissez le manchon du dispositif de réglage du câble (C) à fond sur la console du Connecter le moteur (A) au tube (B) à... -
Page 13: Montage De L'équipement De Coupe
MONTAGE Montage du protège-lame, de la lame à 9 Enrouler et attacher les fils du bouton d’arrêt et les connecteurs avec un collier de serrage (I). herbe et du couteau à herbe • Monter la protection (A) sur le carter moteur avec la languette (M) et les deux vis (L). -
Page 14: Adaptation Du Harnais Et De La Débroussailleuse
MONTAGE Montage des autres protections et Adaptation du harnais et de la équipements de coupe débroussailleuse • Monter la protection (A) sur le carter moteur avec la languette (M) et les deux vis (L). AVERTISSEMENT! Lors de travail avec une débroussailleuse, toujours l’accrocher au harnais. -
Page 15: Hauteur Correcte
MONTAGE Hauteur correcte Ajuster les bretelles de telle sorte que l’équipement de coupe soit parallèle au sol. Equilibre correct Laisser l’équipement de coupe reposer légèrement sur le sol. Déplacer la boucle de suspension pour que la débroussailleuse soit correctement équilibrée. –... -
Page 16: Manipulation Du Carburant
• Pour obtenir un fonctionnement et des résultats optimaux, coupe. utiliser une huile moteur deux temps JONSERED fabriquée spécialement pour nos moteurs deux temps à • Sécurisez la machine pendant le transport. -
Page 17: Remplissage De Carburant
MANIPULATION DU CARBURANT Mélange Remplissage de carburant • Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l’essence. • Toujours commencer par verser la moitié de l’essence à mélanger. Verser ensuite la totalité de l’huile. Mélanger en secouant le récipient. -
Page 18: Démarrage Et Arrêt
DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche Démarrage et arrêt • Contrôler la lame afin de détecter d’éventuelles fissures au niveau des dents et du trou central. Les raisons les AVERTISSEMENT! Un carter d’embrayage plus fréquentes de la présence de fissures sont la complet avec tube de transmission doit être formation de coins pointus lors de l’affûtage et l’utilisation monté... - Page 19 DÉMARRAGE ET ARRÊT Arrêt Moteur chaud Suivre la même procédure que pour le démarrage moteur froid, mais sans mettre la commande de starter en position starter. Pour arrêter le moteur, couper l’allumage. AVERTISSEMENT! Lorsque le moteur est démarré avec la commande de starter en position starter/accélérateur, l’équipement de coupe commence à...
-
Page 20: Techniques De Travail
TECHNIQUES DE TRAVAIL Méthodes de travail 6 Toujours tenir la machine avec les deux mains. Tenir la machine du côté droit du corps. IMPORTANT! Ce chapitre traite des consignes de sécurité de base lors du travail avec une débroussailleuse ou un coupe-herbe. Dans l’éventualité... -
Page 21: Techniques De Travail De Base
TECHNIQUES DE TRAVAIL Techniques de travail de base • Laisser le bol de garde au sol. Son rôle est de protéger la lame contre tout contact avec le sol. Ramener le moteur au régime de ralenti après chaque étape • Respecter les règles suivantes afin d’éviter que les de travail. - Page 22 TECHNIQUES DE TRAVAIL Coupe • Le coupe-herbe est idéal pour atteindre l’herbe aux endroits difficilement accessibles avec une tondeuse ordinaire. Maintenir le fil parallèlement au sol lors du désherbage. Éviter de presser la tête de désherbage contre le sol, puisque cela risque d’endommager la pelouse et le matériel.
-
Page 23: Entretien
ENTRETIEN Carburateur les silencieux sans pot catalytique, la grille doit être nettoyée et si nécessaire remplacée une fois par semaine. Sur les machines dont le silencieux est muni d’un pot catalytique, la Réglage du ralenti (T) grille devra être inspectée et si nécessaire nettoyée une fois par mois. -
Page 24: Nettoyage Du Filtre À Air
Toutefois, avant d’utiliser la machine, il convient de vérifier que le renvoi d’angle est au 3/4 rempli de graisse. Utiliser la graisse JONSERED spéciale. En général, il n’est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations. -
Page 25: Schéma D'entretien
ENTRETIEN Schéma d’entretien La liste ci-dessous indique l’entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d’entretien agréé. -
Page 26: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques BC2043 BC2053 Moteur Cylindrée, cm 41,5 49,9 Alésage, mm 43,9 Course, mm Régime de ralenti, tr/min 2400-2800 2400-2800 Régime d'emballement maximal recommandé, tr/min 10900 10900 Régime de l’axe sortant, tr/min 8000 8000 Puissance moteur maxi selon ISO 8893, kW/ tr/min... -
Page 27: Assurance De Conformité Ue
Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél: +46-36-146500, déclarons, sous notre seule responsabilité, que le produit auquel se rattache la présente déclaration: débroussailleuses Jonsered BC2043 et BC2053 à partir des numéros de série de l’année de fabrication 206 et ultérieurement (l’année est indiquée en clair sur la plaque d’identification et suivie d’un numéro de série) est conforme aux dispositions de la (des) DIRECTIVE(S) DU CONSEIL:... - Page 28 Poly Trim <20mm >20mm 6 Nm X 10...
- Page 29 Tap n’ Go 35 Spin 8,5 m 10 cm 4" 4,3 m "Clic" 15 cm 6"...
- Page 30 Tap n’Go 45 Spin 10 m 10 cm 4" 4,3 m 15 cm "Clic" 6"...
- Page 31 Tap n’Go 55 Spin A 2,7 - 4,0 mm / .105 - .160" B 8 m / 26’ C 15 cm / 5.9" "Clic" 15 cm 6"...
- Page 32 Trimmy SII 7,0 m 12 cm 5" ~ 3,5 m ~ 15 cm "Clic" 35-50 NM...
