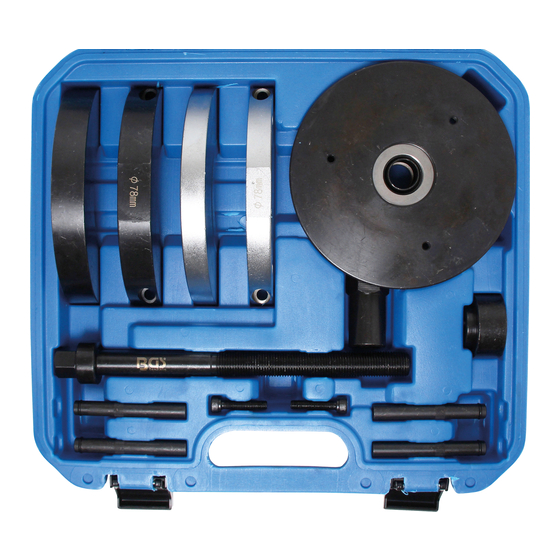

Radlager-Nabeneinheit-Werkzeug-Satz
WERKZEUGE
1 Hochfeste Spindel
2 Druckplatte mit Lager & Nebenbohrungen
3 Druckstifte (4 Stück)
4 Demontageschalen
5 Montageschalen
6 Montage-Druckstück
7 Demontage-Druckstück
8 Spindelmutter
9 Schalen-Befestigungsschrauben (2 Stück)
10 Lagerdruckring
VERWENDUNGSZWECK
Das Radlagerwerkzeug dient der Demontage und Montage von Radlager-Nabeneinheiten.
Die Werkzeuge sind geeignet für Ford Focus 2 ab 2004, C-Max ab 2003, Volvo C30 ab 2006, C70
Cabriolet ab 2006, S40 ab 2004, V50 ab 2004, Mazda 3 (BK) 1.4 / 1.6 /1,6 Turbo ab 2003.
SICHERHEITSHINWEISE
• Lesen Sie die Anweisungen vor Arbeitsbeginn aufmerksam durch.
• Verwenden Sie das Werkzeug nur für Arbeiten, für die es vorgesehen ist.
• Benutzen Sie beim Anheben des Fahrzeugs immer die vom Fahrzeughersteller vorgesehenen
Hebepunkte.
• Stellen Sie vor dem Arbeiten unter einem Fahrzeug stets sicher, dass das Fahrzeug durch
Achsständer oder Rampen ausreichend abgestützt ist. Verkeilen Sie die Räder und stellen Sie
sicher, dass die Handbremse fest angezogen ist.
• Tragen Sie beim Arbeiten mit diesem Werkzeugsatz immer Handschuhe und Schutzbrille.
• Achten Sie beim Arbeiten auf einen sicheren und rutschfesten Stand.
• Überprüfen Sie regelmäßig den Zustand des Werkzeugs und wechseln Sie beschädigte Teile aus
• Stellen Sie sicher, dass das Werkzeug ordnungsgemäß montiert ist.
• Spindel nicht übermäßig festziehen oder übermäßige Kraft anwenden, da hierdurch sowohl das
Werkzeug als auch das Bauteil beschädigt werden kann.
• Das Werkzeug ist nicht für Schlagschrauber geeignet. Die Verwendung eines Schlagschraubers
kann zum Bersten des Spindellagers oder anderer Bauteile führen und umherfliegende
Bauteilfragmente können Verletzungen verursachen.
• Benutzen Sie stets ein Werkstatt-Handbuch zur detaillierten Anleitung.
• Fetten Sie immer die Schraubengewinde, ehe Sie das Werkzeug verwenden.
• Überprüfen und ersetzen Sie gegebenenfalls beschädigte Bauteile.
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
• Bewahren Sie dieses Werkzeug außerhalb der Reichweite von Kindern auf.
• Bei der Montage der Lager-Nabeneinheit muss ein Klickgeräusch zu hören sein. Das Klickgeräusch
zeigt an, dass die Blech-Haltekrallen der Naben-Lagereinheit in die Haltenut des Radlagergehäuses
springen. Wird die Naben-Lagereinheit nicht ordnungsgemäß montiert, besteht die Gefahr, dass das
Lager keinen festen Halt im Radlagergehäuse hat. Dies kann zu Unfällen mit schweren Verletzungen
und Sachschäden führen.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
für Ford, Volvo, Mazda, 78 mm
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 8708
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
