6.4 Connexion de la ligne
d'alimentation
Le câble de terre doit être plus long des
deux autres d'environ 10mm pour éviter
tout détachement accidentel.
Introduisez les câbles dans le caisson via les presse-
étoupes. Les presse-câbles sont prévus pour des
conducteurs avec un diamètre compris entre 5mm
et 10mm. La partie de câble à l'intérieur de la gaine
doit être suffisamment long pour permettre le
branchement. Serrer opportunément les presse-
étoupes.
Enlever la gaine de protection des conducteurs et
les brancher à la borne (Alimentation de la carte, 6.3
Description de la carte, page 10).
6.4.1 Type de câble
Le type de câble à utiliser pour le branchement à
la ligne d'alimentation doit être compatible avec
l'emploi prévu. S'en tenir aux règles nationales en
vigueur concernant les installations électriques.
12
6.5 Installation de la version avec
double filtre pour le changement
d'air
Durant l'installation prêter l'installation à
l'orientation des ailettes du filtre d'entrée
de l'air.

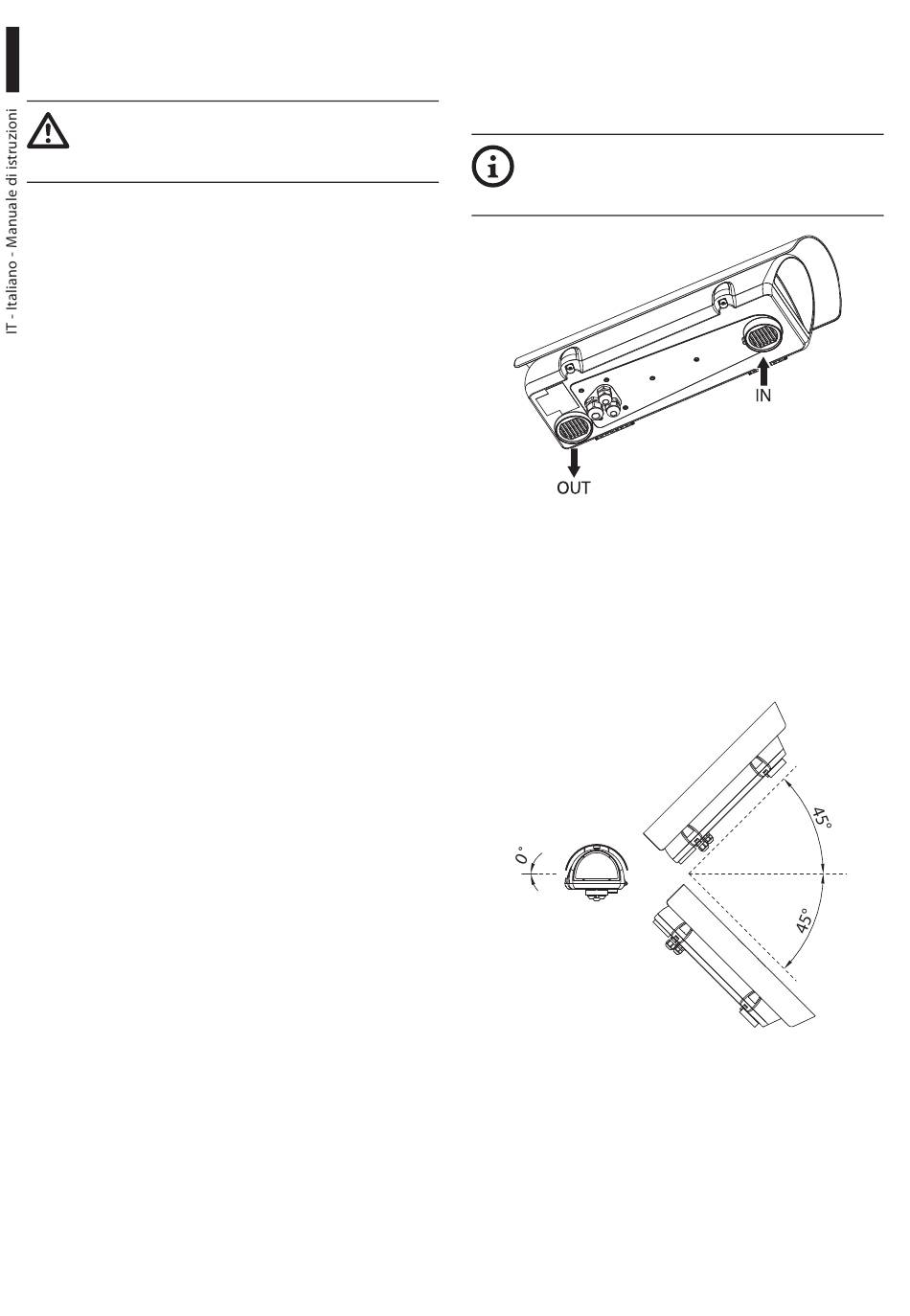

Fig. 7
Selon l'angle d'inclinaison de la gaine, l'orientation
des ailettes du filtre doit empêcher à l'eau de
pénétrer en cas de pluie.
Pour garantir un degré de protection, installer
le caisson au support en respectant les limites
d'inclinaison selon la figure.
Fig. 8
Inclination maximal de l'axe transversal: 0°.
Inclination maximal de l'axe longitudinal: ±45°.
6.6 Sachet déshydratant
Prenez le sachet de sel desséchant de son emballage
et le placer dans le produit.
