Connexion D'un Avertisseur Lumineux Ou Sonore; Recommandations De Connexion Au Bus Moteur; Remarques Relatives À La Vidéo Hdmi - Garmin GPSMAP 8700 Instructions D'installation

Port Fonction du fil
Port de sortie 1 Tx/B (sortie -)
Port d'entrée 2 Rx/A (entrée +)
Port d'entrée 2 Rx/B (entrée -)
Port de sortie 2 Tx/A (sortie +)
Port de sortie 2 Tx/B (sortie -)
Port d'entrée 3 Rx/A (entrée +)
Port d'entrée 3 Rx/B (entrée -)
Port d'entrée 4 Rx/A (entrée +)
Port d'entrée 4 Rx/B (entrée -)
Non applicable Audio standard
Non applicable Canal audio droit
Non applicable Canal audio gauche Blanc
Non applicable Alarme
Non applicable Accessoire, marche Orange
Non applicable Masse (blindage)
Non applicable Rechange

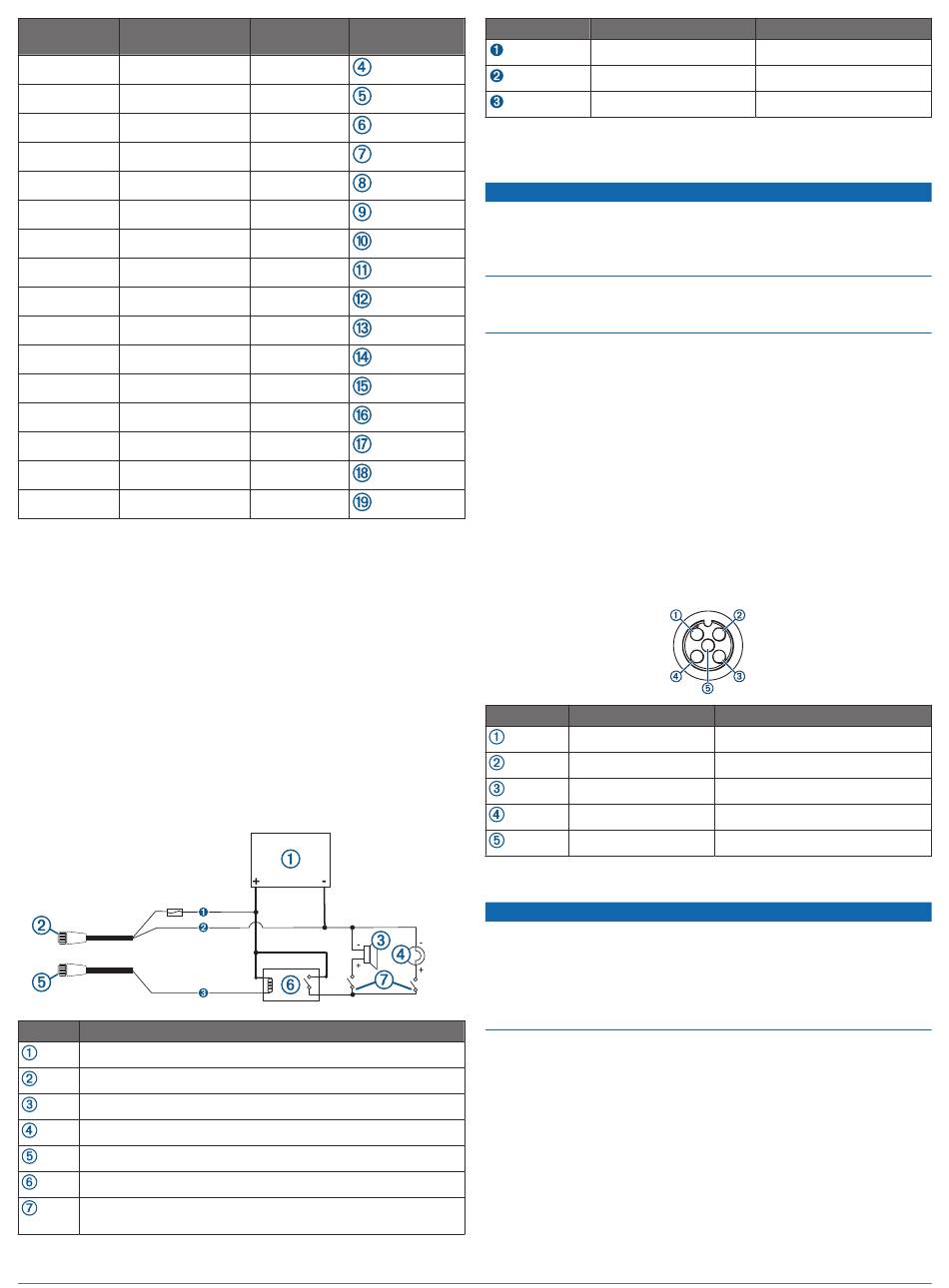

Connexion d'un avertisseur lumineux ou sonore

L'appareil peut être utilisé avec un avertisseur lumineux et/ou un
avertisseur sonore. Il émet alors un flash ou un son lorsque le
traceur affiche un message. Ceci est facultatif. Le fil de l'alarme
n'est pas nécessaire au bon fonctionnement de l'appareil.
Lorsque vous connectez l'appareil à un avertisseur lumineux ou
sonore, tenez compte des considérations suivantes.
• Au déclenchement de l'alarme, le commutateur passe
directement en mode basse tension.
• Le courant maximum est de 100 mA. Un relais est
nécessaire pour limiter à 100 mA le courant provenant du
traceur.
• Pour basculer manuellement entre les alertes visuelles et
sonores, vous pouvez installer des interrupteurs unipolaires
unidirectionnels.
Élément Description
Source d'alimentation
Câble d'alimentation
Alarme sonore
Lampe
NMEA Câble NMEA 0183
Relais (courant sur bobine de 100 mA)
Basculez les commutateurs pour activer et désactiver les
alertes lumineuses ou sonores
Couleur du fil Numéro de
broche
Rose
Marron
Blanc/marron
Bleu
Blanc/bleu
Violet
Blanc/violet
Blanc/noir
Rouge/blanc
Bleu/rouge
Rouge
Jaune
Noir
Non applicable
Élément Couleur du fil
Rouge
Noir
Jaune

Recommandations de connexion au bus moteur

J1939
Vous devez utiliser un câble Garmin GPSMAP J1939 pour
connecter le traceur au bus moteur J1939 afin d'éviter toute
corrosion due à l'humidité. Si vous utilisez un autre câble, la
garantie est nulle.
Si vous disposez d'un bus moteur sur votre bateau, il devrait
déjà être branché sur une source d'alimentation. N'ajoutez
aucune autre source d'alimentation.
Ce traceur peut être connecté à un bus moteur sur votre bateau
pour lire des données provenant d'appareils compatibles comme
certains moteurs. Le bus moteur respecte une norme et utilise
un protocole propriétaire.
Vous ne devez pas connecter plus d'un traceur à un bus moteur.
Si vous connectez plusieurs traceurs à un bus moteur, vos
appareils risquent de ne pas fonctionner correctement.
Le port intitulé J1939 est utilisé pour connecter l'appareil au bus
moteur existant. Vous devez faire passer 6 m (20 pi) de câble
par la dorsale du bus moteur.
Le câble accessoire Garmin GPSMAP J1939 doit être branché à
une source d'alimentation et à une borne adaptée. Pour en
savoir plus sur la manière de connecter votre bus moteur,
consulter la documentation du moteur.
Broche Couleur du fil
Dénudé
Rouge
Noir
Blanc
Bleu
Remarques relatives à la vidéo HDMI
Pour éviter toute corrosion due à l'humidité, vous devez utiliser
les câbles Garmin GPSMAP (accessoires) pour connecter le
traceur à la source vidéo ou à l'écran. Ne branchez pas de clé
multimédia directement au dos du traceur. Si vous utilisez
d'autres câbles ou si vous branchez une clé multimédia
directement au dos du traceur, la garantie est nulle.
Le traceur GPSMAP 8700 accepte les entrées vidéo des
sources HDMI, par exemple un appareil Chromecast
Cependant, vous ne pouvez pas afficher de contenu HDMI
protégé (contenu HDCP). Consultez le manuel de la source
vidéo pour vérifier que le contenu HDCP peut être désactivé
pour la source.
Les données vidéo HDMI sont partagées sur le réseau Garmin
Marine Network, mais pas sur le réseau NMEA 2000.
En utilisant le port HDMI OUT vous pouvez afficher le contenu
vidéo sur un écran, comme une télévision ou un moniteur.
Le câble Garmin GPSMAP HDMI (accessoire) fait 4,5 m (15 pi).
Si vous avez besoin d'un câble plus long, vous ne devez utiliser
Fonction du fil
Alimentation
Terre
Alarme
AVIS
Description
Blindage
Alimentation, positive
Alimentation, négative
CAN high-speed
CAN low-speed
AVIS
.
™
5
