Principe de fonctionnement

La pression du fluide agit sur la membrane en céramique qui se déforme et
transmet la pression au pont de jauges de contrainte piezo. Chaque cellule
de mesure est compensée pour les variations de température et travaille dans
une large plage de température. Le signal de sortie de la cellule de mesure
est délivré à une électronique qui le transforme en un signal standardisé en
courant ou tension. La pression qui agit sur la membrane du capteur est la
pression hydrostatique qui est proportionnelle à la profondeur d'immersion.
Cette pression est comparée à la pression atmosphérique, qui agit au travers
du capillaire de mise à l'air, s'applique sur l'autre côté de la cellule de mesure.
La tresse de blindage est reliée au boîtier.
Installation

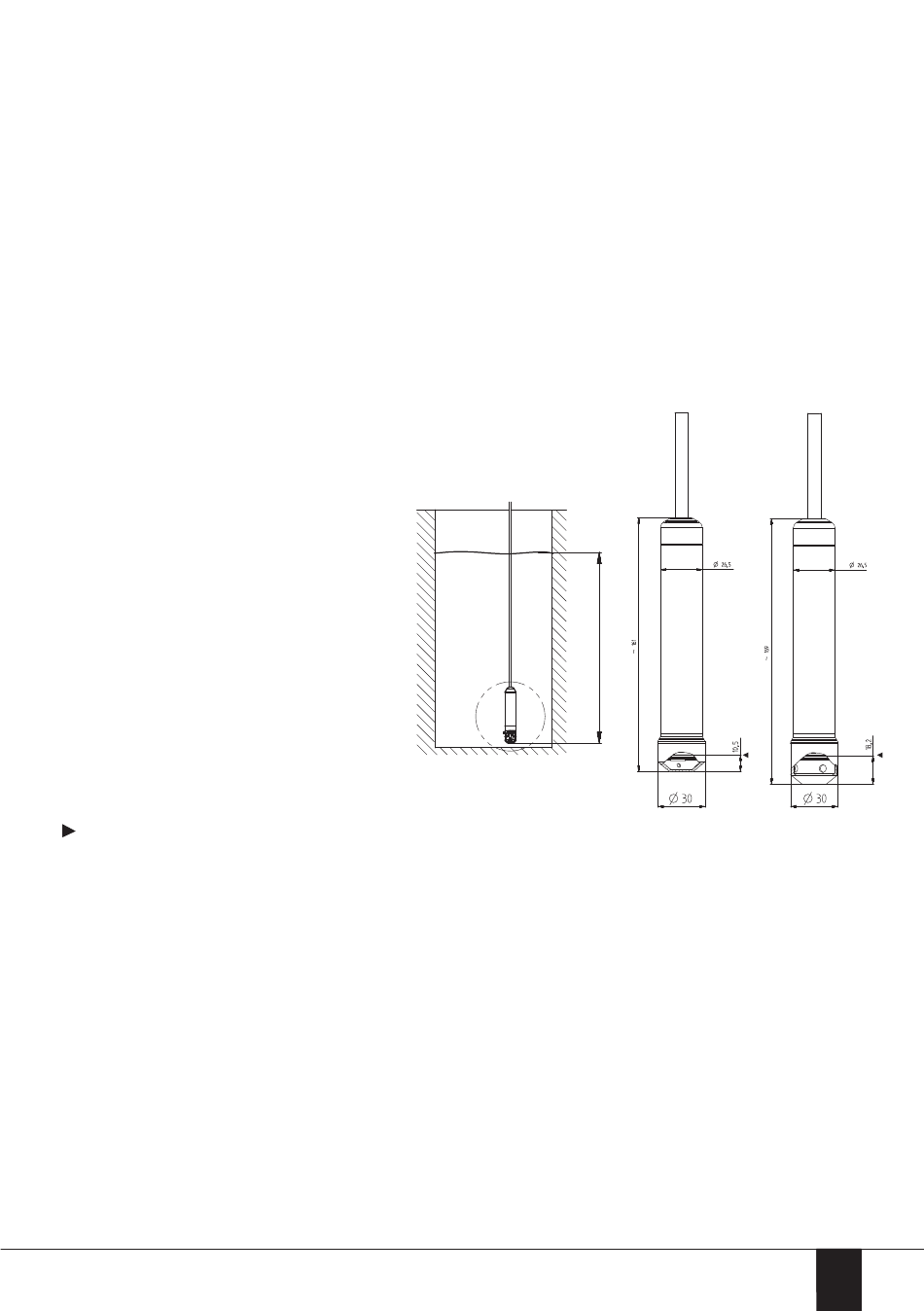

La sonde de niveau 712 est à
monter en suspension par le
câble. Dans le cas
de fluides agités il faut prévoir
une fixation. Cela peut être
réalisé par un tube de maintien
ou un lest supplémentaire au
niveau de la sonde de niveau.
h - Hauteur de remplissage
- Hauteur de référence pour la mesure
Calibration
La sonde de niveau a été calibrée à l'étendue de mesure souhaitée et peut
être re-calibrée.
Maintenance
Pour la sonde aucune maintenance n'est à prévoir.
Huba Control AG - Type 711 - Edition 10/2018 - 119052
h
Sonde avec Panier de
capuchon protection de
de protection lÊélément de
mesure
