DIL1 avant
8-pôles
4
5
OFF
ON

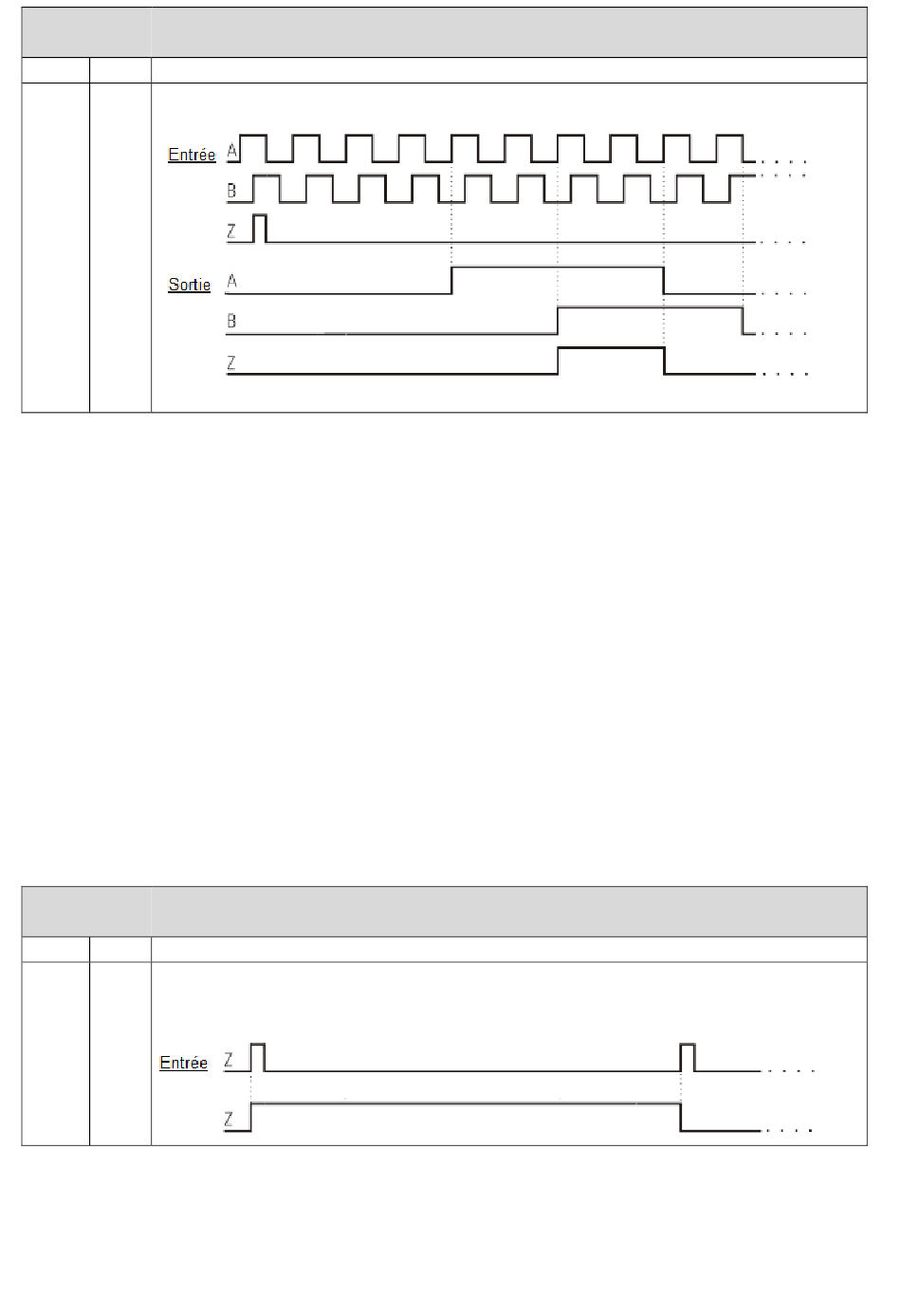

La largeur d'impulsion à la sortie correspond à ¼ de la largeur d'impulsion à l'entrée
Ce mode de division demande une programmation des rapports de division (index et
canaux A/B) de manière à ce que le résultat des divisions aboutisse à une sortie d'impulsion
claire et entière. Toute division non entière provoque une oscillation d'impulsion Z par une
période de sortie complète.
Exemple:
avec un codeur de 1000 points dont on voudrait régler le diviseur principal A/B à 3, et en
même temps le diviseur de l'impulsion Z à 2. Comme résultat, l'impulsion Z de sortie
devrait se présenter tous les 666,666 impulsions à l'entrée, ce qu'est impossible pour des
raisons physique.
8.4.
Diviseur Z indépendant
Ici, le diviseur Z fonctionne indépendamment de la piste A / B, de sorte que la division des
signaux A / B n'affecte pas la séquence de comptage (DIL2 / 1 est également positionné sur
OFF, ZIN est utilisé, le diviseur Z n'est pas complètement désactivé).
DIL1 avant
8-pôles
4
5
ON
ON
La largeur d'impulsion à la sortie correspond à une distance complète entre deux
impulsions Z sur l'entrée.
R60076.0003 – Index 2b
Impulsion Z étroite (1/4 période d'entrée)
(Uniquement applicable aux signaux d'entrée A/B 90°, DIL1/7 = OFF)
Impulsion Z large (un tour complet d'encodeur)
FR - page 19 / 24
