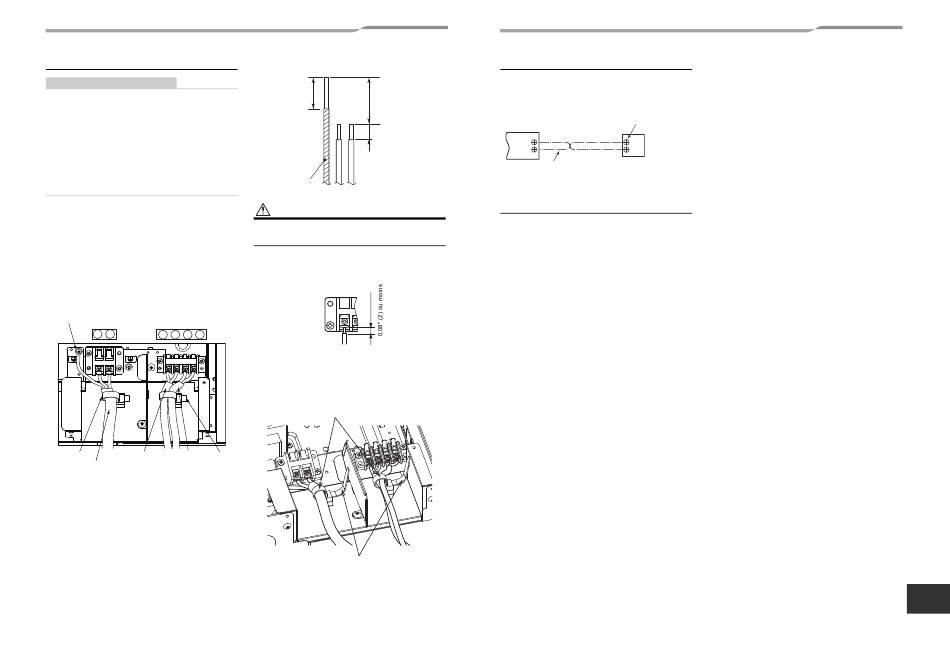

Raccordement des câbles
CARACTÉRISTIQUES REQUISES
• Raccordez les câbles aux bornes comme il convient,
en fonction des numéros de borne. Un raccordement
incorrect provoquera une panne.
• Faites passer les câbles à travers le manchon des
orifices de raccordement de câble de l'unité intérieure.
• Maintenez une marge (d'environ 3,9" (100 mm)) sur
un câble pour suspendre le boîtier de commandes
électriques lors de l'entretien, etc.
• Le circuit basse tension est destiné à la
télécommande. (Ne raccordez pas le circuit haute
tension)
• Retirez les vis de fixation du couvercle du boîtier de
commande électrique. Détachez le couvercle du
boîtier de commande électrique.
• Raccordez les câbles à la borne et serrez les vis.
Fixez les câbles à l'aide du serre-câble fourni avec le
boîtier de commande électrique.
(N'exercez aucune pression sur la section de
raccordement du bornier.)
• Montez le couvercle du boîtier des commandes
électriques sans coincer les câbles.
Bornier de télécommande du
Vis de
Bornier
câble de commande
masse
d'alimentation
intérieur/extérieur
L1
L2
U
U
A
B
1
2
U
U
A B
1
2
L1 L2
Câble de commande
Câble de
Serre-fil
entre les unités
télécommande
Câble
intérieures et
d'alimentation
extérieures
17-FR
Unité: pouce (mm)
0,8" (20)
2,0" (50)
L
L
1
2
0,4" (10)
Câble de masse
PRÉCAUTION
Serrez soigneusement les vis du bornier de
raccordement.
Respectez la longueur dénudée indiquée sur la figure
ci-dessous.
Câbles d'alimentation et câble de
commande
Quand vous installez le couvercle latéral, veillez à ce
que la partie excédentaire de la bride de fixation du
cordon ne soit pas coincée dans le couvercle latéral.
Serre-fil
Serre-fil
Partie excédentaire de la bride de fixation du cordon
Câblage de la télécommande
Dénudez le fil à raccorder sur environ 0,4
▼ Schéma de câblage
Bornier de raccordement
de la télécommande de
Bornier
l'unité intérieure
A
A
B
B
Câble de télécommande
(acheté sur place)
Configuration de l'adresse
Configurez les adresses en vous reportant au manuel
d'installation fourni avec l'unité extérieure.
– 24 –
(9 mm).
"
Unité de la
télécommande
FR
18-FR
