Utilisation

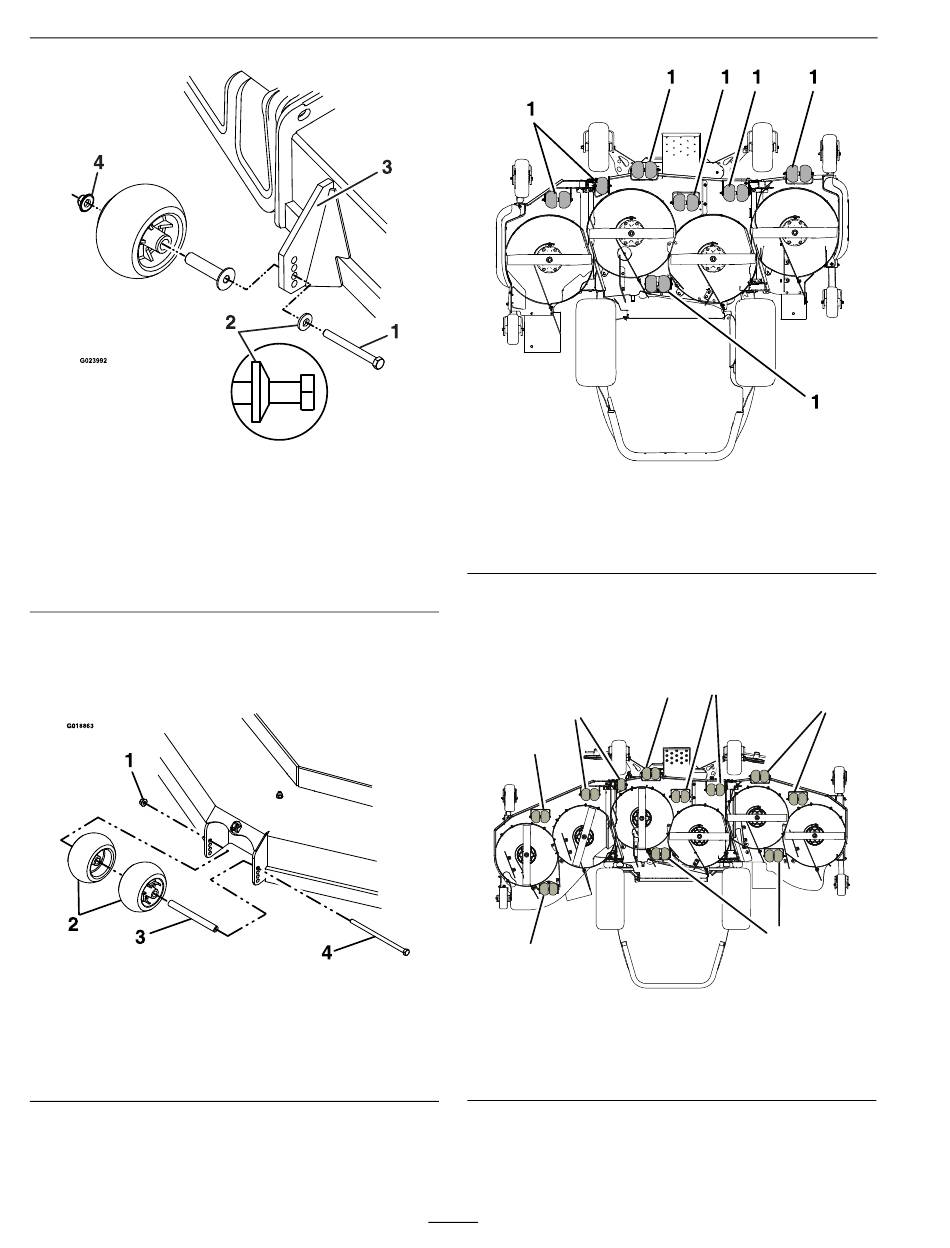

Figure 25
1. Boulon
(⅜ po-16 x 3¾ po)
de calibre 8
2. Rondelle élastique (côté
bombé vers la tête de
boulon)
• Modèles à éjection arrière :
Serrez l'écrou Nyloc (⅜ po) à un couple de 41
à 47 N·m (30 à 35 pi-lb) (voir Figure 26).
Figure 26
1. Écrou Nyloc (⅜ po)
(serrer à un couple de 41
à 47 N·m [30 à 35 pi-lb])
2. Galets anti-scalp
Le tablier de 244 cm (96 po) comprend 13
emplacements de réglage des galets anti-scalp; voir
Figure 27.
g023992
3. Support de galet
anti-scalp avant droit
montré
4. Écrou Nyloc (⅜ po)
(serrer à un couple de 68
à 75 N·m [50 à 55 pi-lb])
g018862
3. Douille d'écartement
4. Boulon
Face inférieure du tablier de 244 cm (96 po)
1. Galet anti-scalp
Le tablier de 366 cm (144 po) comprend 21
emplacements de réglage des galets anti-scalp; voir
Figure 28.
1
1
1
Face inférieure du tablier de 366 cm (144 po)
1. Galet anti-scalp
50
Figure 27
1
1
1
Figure 28
g238020
1
g363804
